Radioodbiornik EWA - obserwacja zmieniającej się konstrukcji odbiornika
(na każdym z trzech kolejnych obrazków pokazano Ewę "bez numerka", Ewę 2 i Ewę 2B)
(na każdym z trzech kolejnych obrazków pokazano Ewę "bez numerka", Ewę 2 i Ewę 2B)

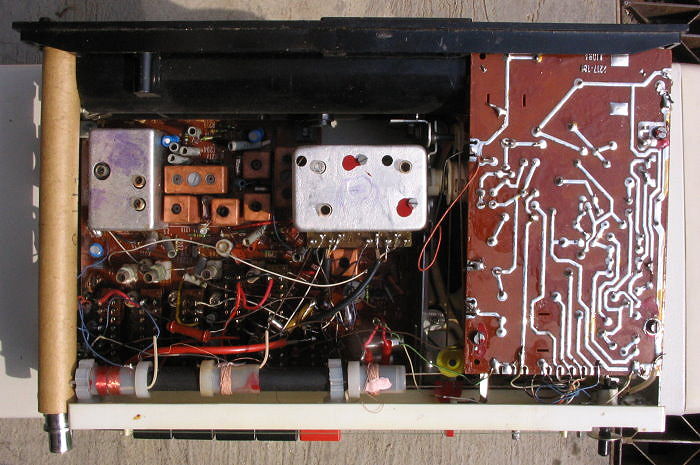

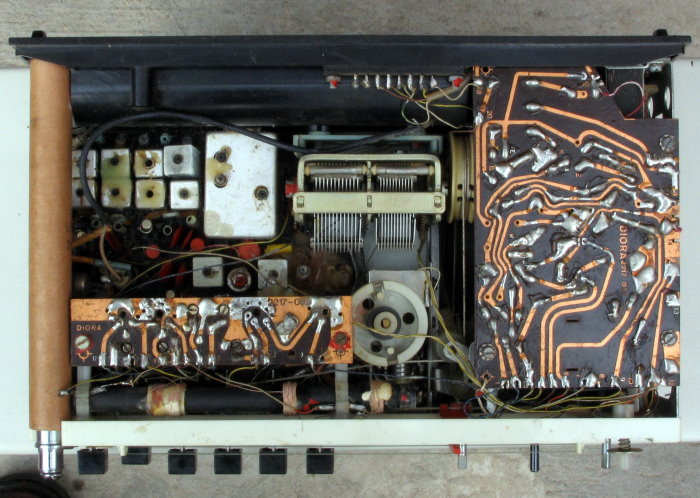

Widok ogólny od strony elementów

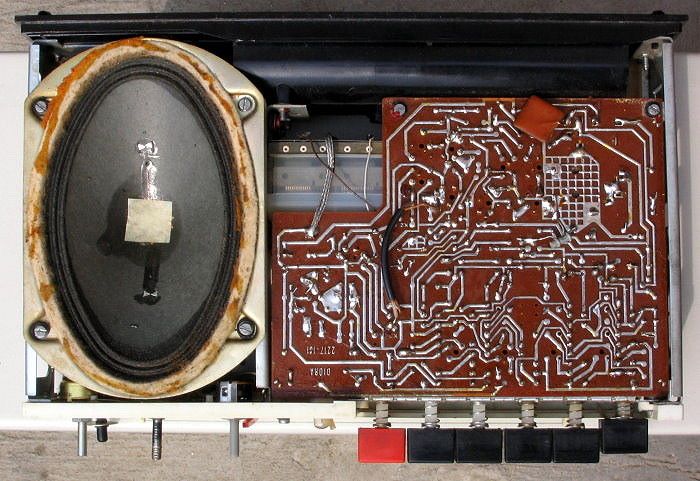

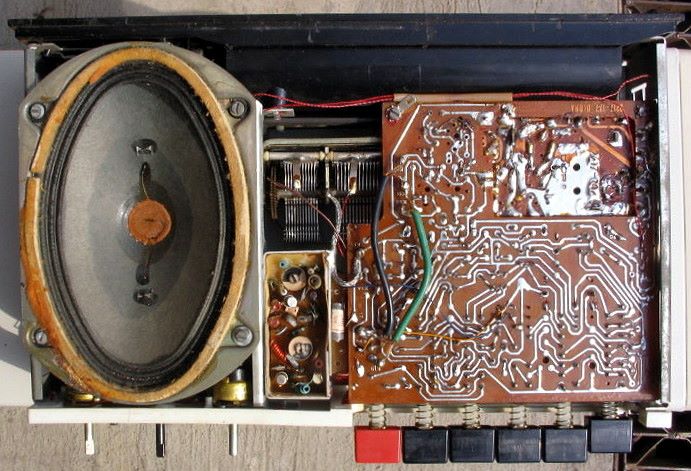

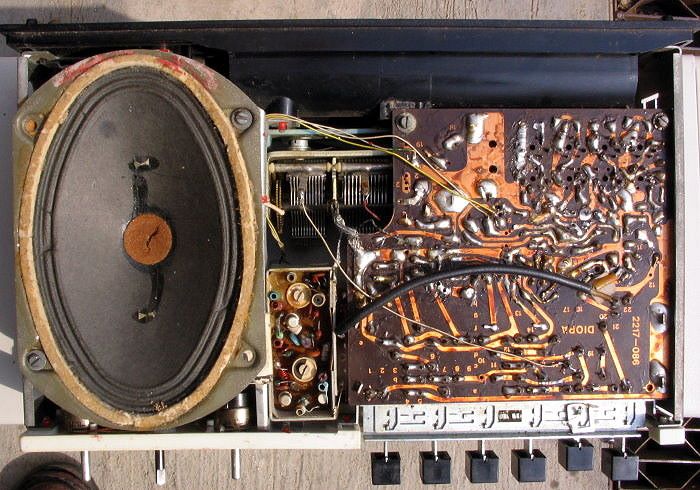

Widok ogólny od strony głośnika

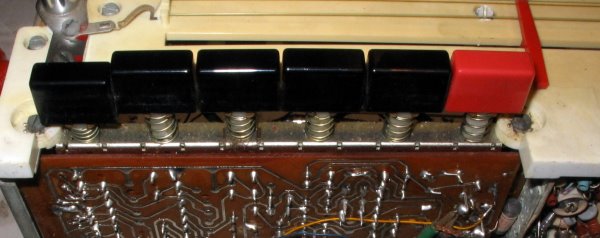

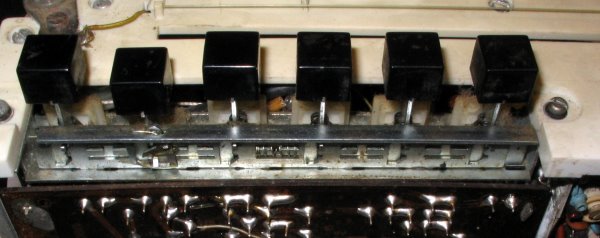

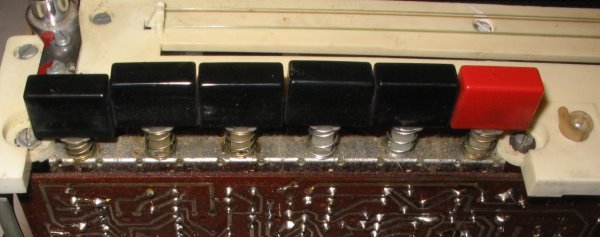

Przełącznik zakresów - w obu wersjach EWY-2 zastosowano "Isostat"

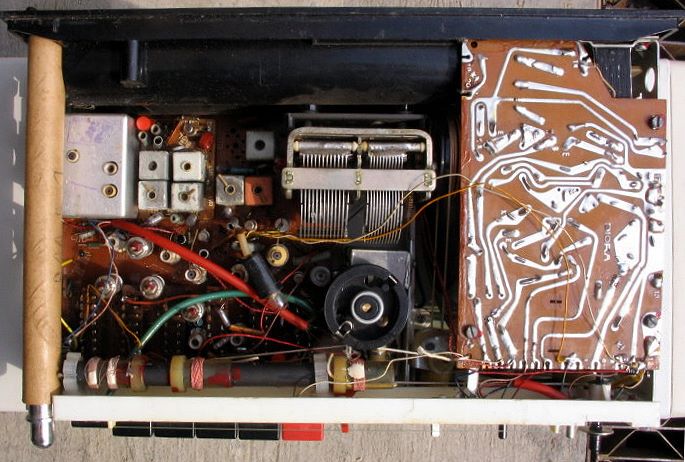

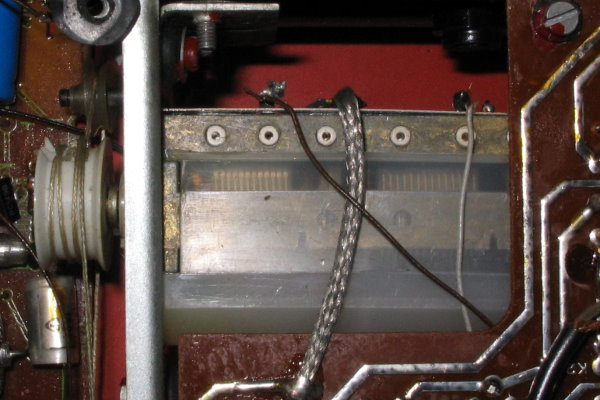

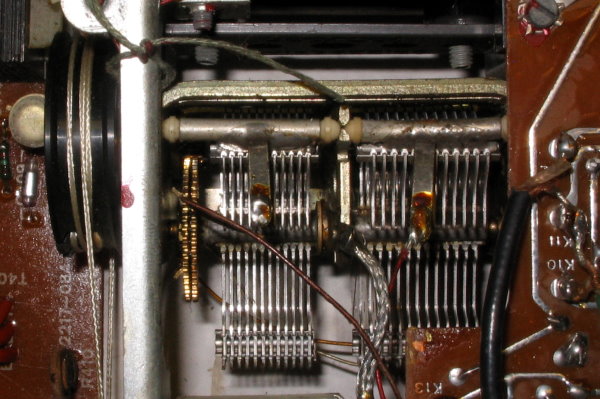

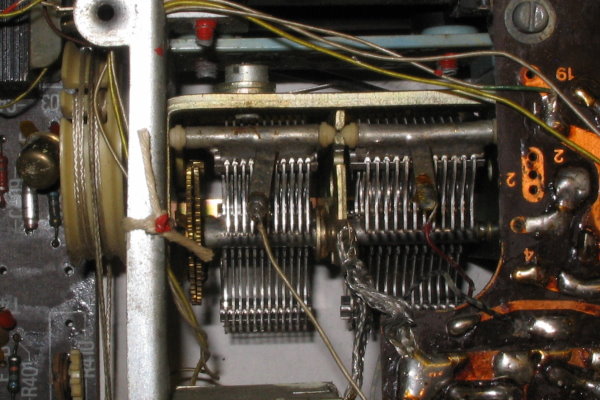

Kondensator zmienny - pierwsza EWA i wczesna EWA-2 mają stary kondensator KPOM 375/500

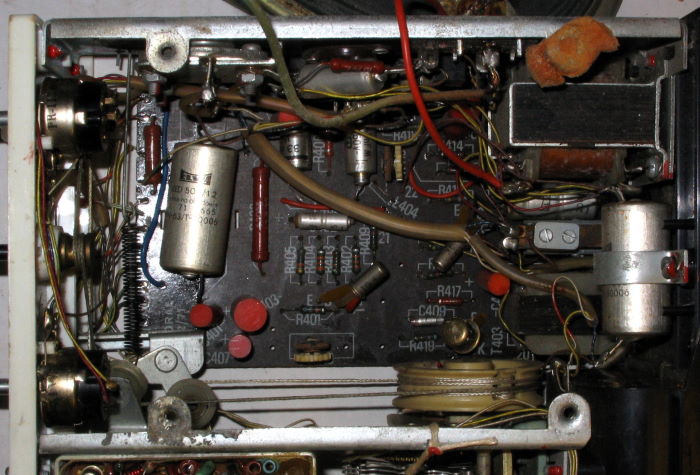

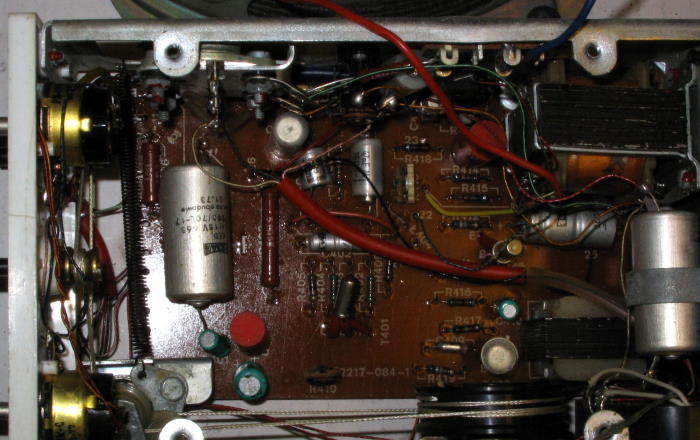

Wzmacniacz m.cz. w pierwszych Ewach był w klasycznym układzie z dwoma transformatorami.

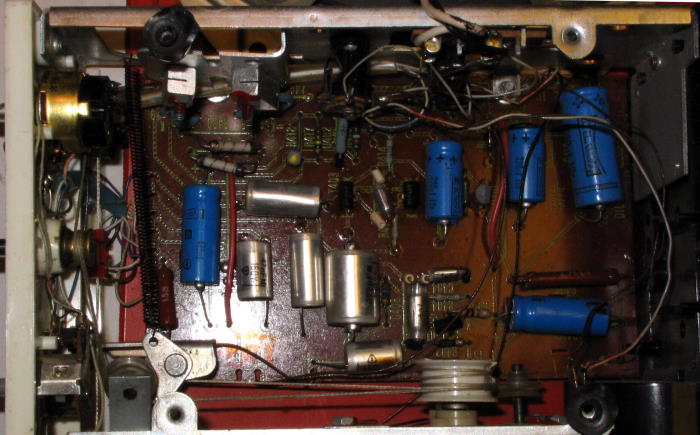

W najnowszej Ewie 2B zastosowano beztransformatorowy wzmacniacz m.cz. z tranzystorami komplementarnymi AC-187/AC-188 lub AC-180K/AC-181K. Nie widać ich na zdjęciu, gdyż przykręcono je po wewnętrznej stronie obudowy.
