ELEMENTY SKŁADOWE ODBIORNIKÓW
Przeglądając różne typy Pionierów, uwagę zwraca mnogość odmian zastosowanych podzespołów (w identycznych miejscach układu). I to nie tylko w egzemplarzach różniących się znacznie rokiem produkcji. W pierwszych latach powojennych tłumaczyć to można ogólnym brakiem wszystkiego. W zasadzie brak wszystkiego był zjawiskiem powszechnym przez cały czas funkcjonowania jedynie słusznego ustroju, więc ... zostawmy politykę a zajmijmy się Pionierami.
Przełącznik napięcia zasilanie należał do nielicznych elementów, które zmieniały się w minimalnym stopniu. Przedstawiamy typ najczęściej spotykany.
![]() |
![]() |
![]() |
![]() |
Z tyłu chassis zamocowana jest preszpanowa płytka z siedmioma kołkami. Górnego kołka, (nie jest wykorzystywany) może nie być. | Aby zmienić napięcie zasilania należy zdjąć, pociągając do siebie bakelitowy pierścień i założyć go napisem 220V lub 125V do góry. |
Przy zakładaniu należy zachować ostrożność, gdyż nie ma żadnej blokady, uniemożliwiającej błędne założenie pierścienia. | Wewnątrz pierścienia znajdują się trzy pary połączonych styków, zwierających odpowiednie kołki. |
Opornik redukcyjny włączany jest w szereg z włóknami żarzenia lamp (suma nominalnych napięć żarzenia lamp jest mniejsza od napięcia zasilającego). Występuje nie tylko w różnych wykonaniach ale także w różnych kolorach. Poniżej cztery przykłady.
![]() |
![]() |
![]() |
![]() |

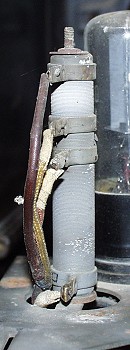

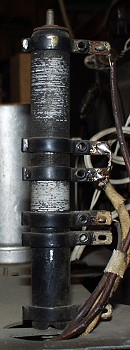

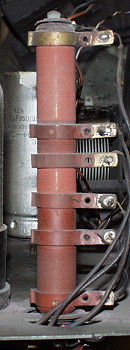

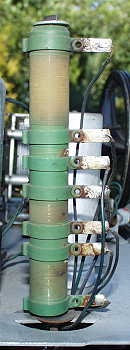

Tylko 3 sekcje. Dodatkowo w obwodzie żarzenia występuje bareter. | 4 sekcje, z tego najniższa nie wykorzystana (bareter). | 4 sekcje, 6 końcówek. Wszystkie wykorzystane. | 4 sekcje, 7 końcówek. Wszystkie wykorzystane. |
Filtry p.cz. to nastrojone fabrycznie na częstotliwość pośrednią obwody rezonansowe. Bywają ekranowane, nieekranowane oraz w różnych kubeczkach.
![]() |
![]() |
Pierwszy filtr nieekranowany, mocowany do chassis przy pomocy zaginanych blaszek. | Obydwa filtry ekranowane, mocowane przy pomocy bakelitowych klinów. |
![]() |
![]() |
Obydwa filtry ekranowane, mocowane przy pomocy zaginanych blaszek. | W jednym z najstarszych Pionierów kubki miały przekrój kwadratowy. |
Ciąg dalszy oczywiście nastąpi ...
