Karta katalogowa nr 47
liczba wyświetleń: 36523
Producent: Diora
Model: Pionier U2
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1950-54
Zasilanie: sieć, uniwersalny
Wymiary: 350x225x170
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

Pionier to pierwszy powojenny polski odbiornik radiowy, opracowany w roku 1948 przez zespół inż. Wilhelma Rotkiewicza. Był odbiornikiem uniwersalnym, przystosowanym do zasilania z sieci prądu przemiennego lub stałego o napięciu 220 lub 120V. Miał charakterystyczną, kwadratową skalę zegarową.

Układ elektryczny został oparty na nowoczesnym wówczas  schemacie, zastosowanym przez Philipsa w roku 1941 w odbiorniku 203U. Pionier U2 jest najczęściej spotykany, jednak nie najstarszy. Wcześniejsze odmiany opisane zostały w katalogu jako Pionier (48)Pionier (49a) , Pionier (49b) i Pionier U II.

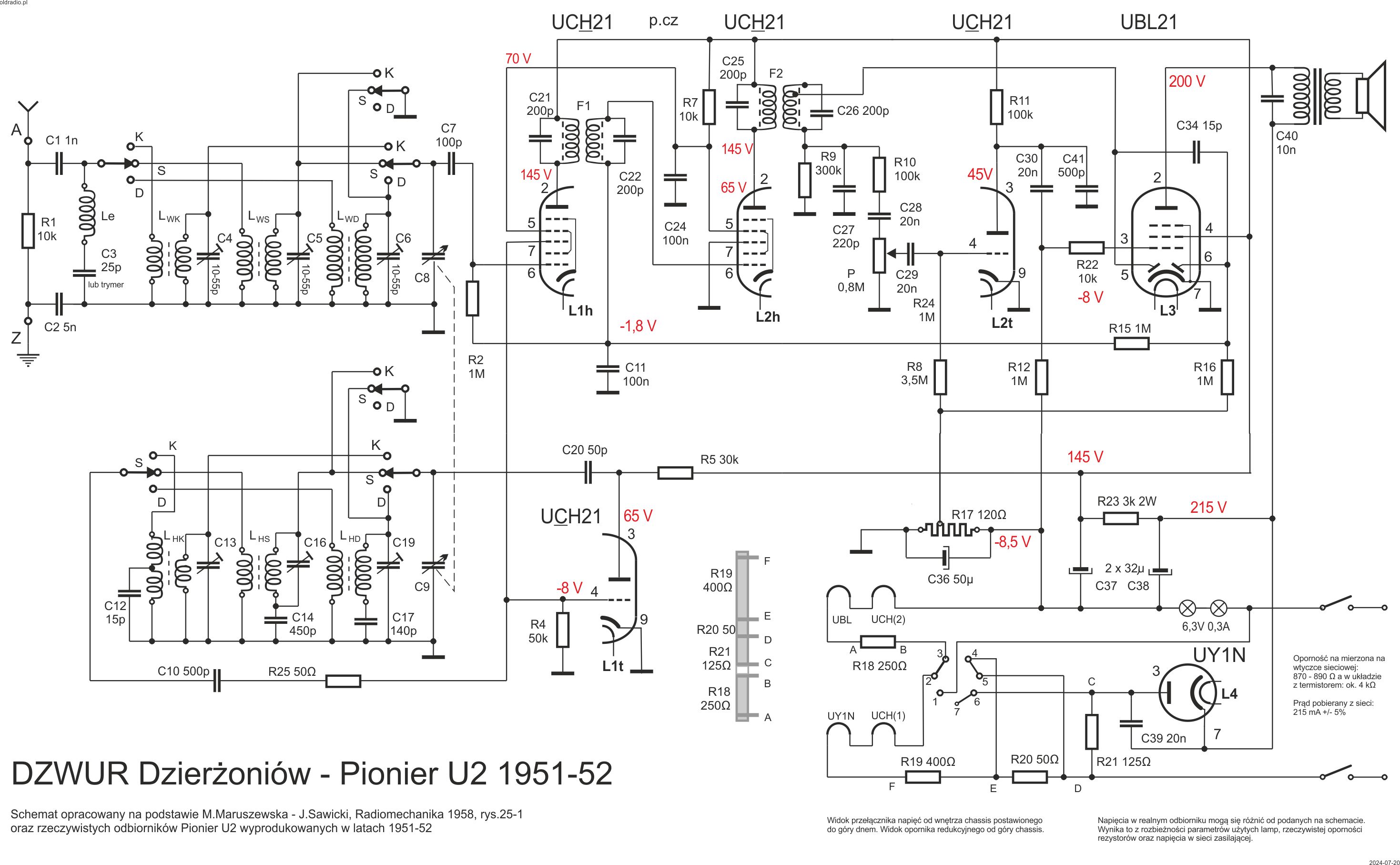

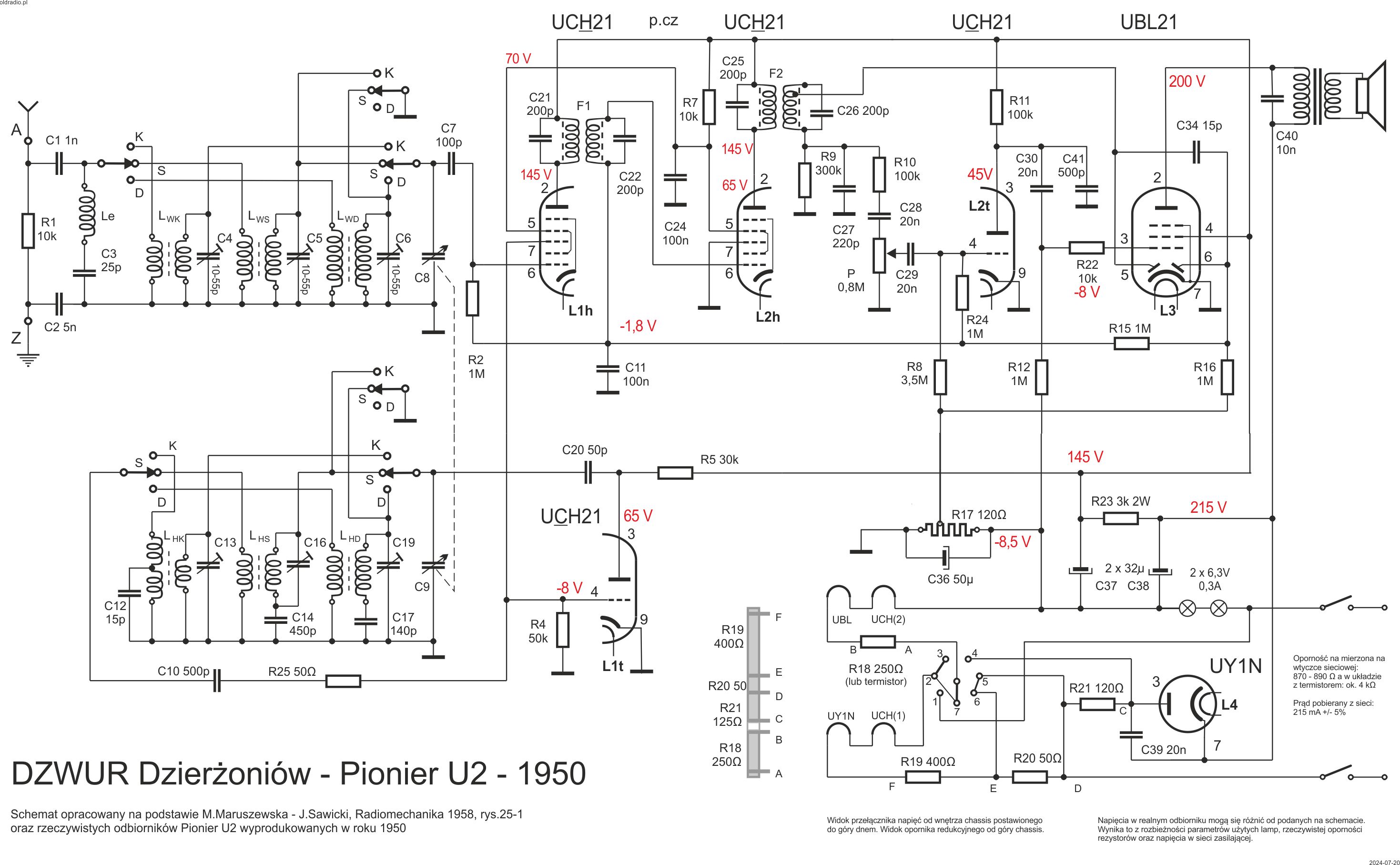

Nazwa w wymowie jest taka sama, jak w przypadku poprzednika, zmieniła się tylko pisownia, dwójkę rzymską zmieniono na arabską. Największa widoczna różnica to inny wzór tylnej ścianki, m.in. układ otworów wentylacyjnych. Na ściance widnieje napis Typ: PIONIER U2. Nie ma już nazwy fabryki, jest tylko znak firmowy T6. Drobne zmiany wystąpiły też w układzie elektrycznym, o czym można przeczytać w artykule Historia Radia Pionier lub porównać na schematach. Następcą Pioniera U2 był Pionier U3.

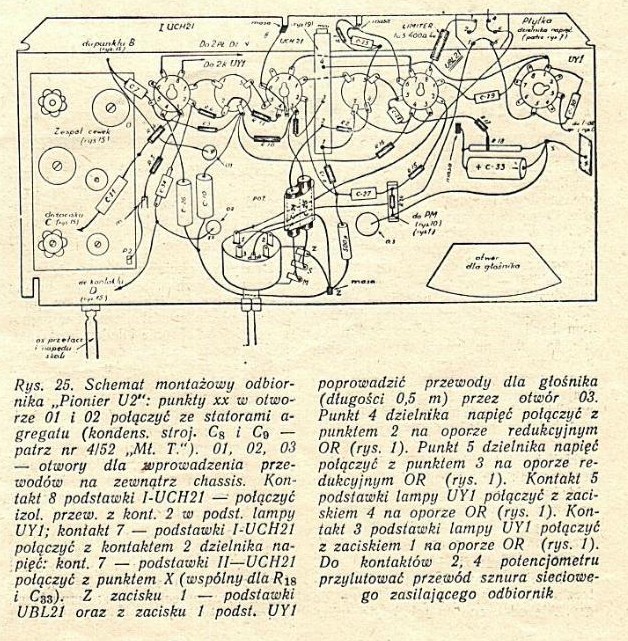

Obszerne informacje o budowie Pioniera U2, schemacie blokowym, układzie elektrycznym znajdzie czytelnik w Kąciku Pioniera. Fotografia Pioniera - jako jedynego odbiornika lampowego - widniała na nieistniejącej już stronie internetowej firmy Diora.

Odbiornik montowany był w dwóch rodzajach obudów bakelitowych i kilku wzorach obudowy drewnianej. Produkcja trwała 4 lata, od połowy roku 1950 do połowy 1954. Z napotkanych numerów fabrycznych wynika, że liczba wyprodukowanych egzemplarzy Pioniera U2 przekroczyła pół miliona. Łączna liczba dla wszystkich odmian Pioniera wyniosła ponad 1,5 mln sztuk. Wiele źródeł podaje lata produkcji jako 1950-58. Wśród zachowanych egzemplarzy nie spotyka się jednak Pionierów U2 z roku 1955 i późniejszych. Były wtedy produkowane Pioniery "z kwadratową skalą", ale miały na tylnej ściance napisy Typ PIONIER U3 lub Typ PIONIER U.
