Karta katalogowa nr 195
liczba wyświetleń: 3807
Producent: Diora
Model: Pionier U2 (52)
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1952
Zasilanie: sieć, uniwersalny
Wymiary: 380x255x180mm 5,8 kg
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

Pionier to pierwszy powojenny odbiornik polskiej konstrukcji, najpopularniejsze radio w latach 40. i 50. XX w. Produkowany był głównie w obudowach bakelitowych ale w roku 1952 r. po raz pierwszy w obudowie drewnianej. Zaprojektowano ją dla odbiornika Mazur, m.in. była nieco wyższa, by się zmieściła lampa prostownicza AZ1. Zarówno Mazur jak i  Pionier były montowane w takiej obudowie wyłącznie w roku 1952. Możliwa jest także końcówka roku 1951.

Układ elektryczny, chassis, zestaw elementów nie różniły się od Pionierów U2 z tego okresu montowanych w innych obudowach.

Obszerne informacje o odbiornikach Pionier i pokrewnych znajdzie czytelnik w Kąciku Pioniera.

Inne materiały:

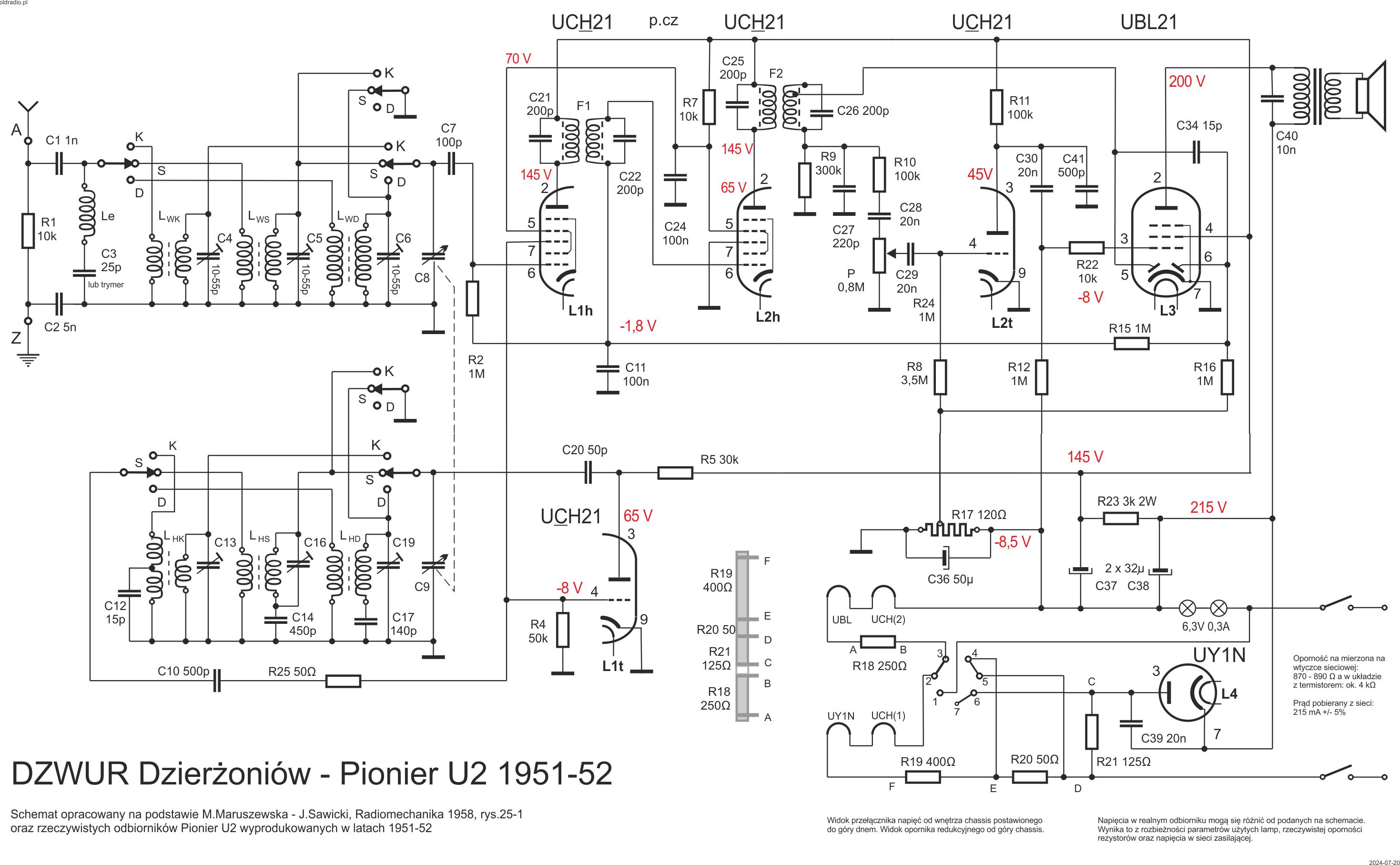

Schemat

(1) 2024-04-24, Wojciech Pysz, Pionier U2 (52)

(2) 2024-04-24, Wojciech Pysz, Pionier U2 (52)

(3) 2024-04-24, Wojciech Pysz, Pionier U2 (52)

(4) 2024-04-24, Wojciech Pysz, Pionier U2 (52)

(5) 2023-09-30, Wojciech Pysz, Pionier U2 (52)

(6) 2023-09-30, Wojciech Pysz, Pionier U2 (52)

(7) 2023-09-30, Wojciech Pysz, Pionier U2 (52)
