Karta katalogowa nr 908
liczba wyświetleń: 10137
Producent: Diora
Model: Tamburyn DMT-403 11605
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1973-74
Zasilanie: sieć, zmienny
Elementy aktywne: tranzystory
AC180/181, tranzystory 11
Opis:

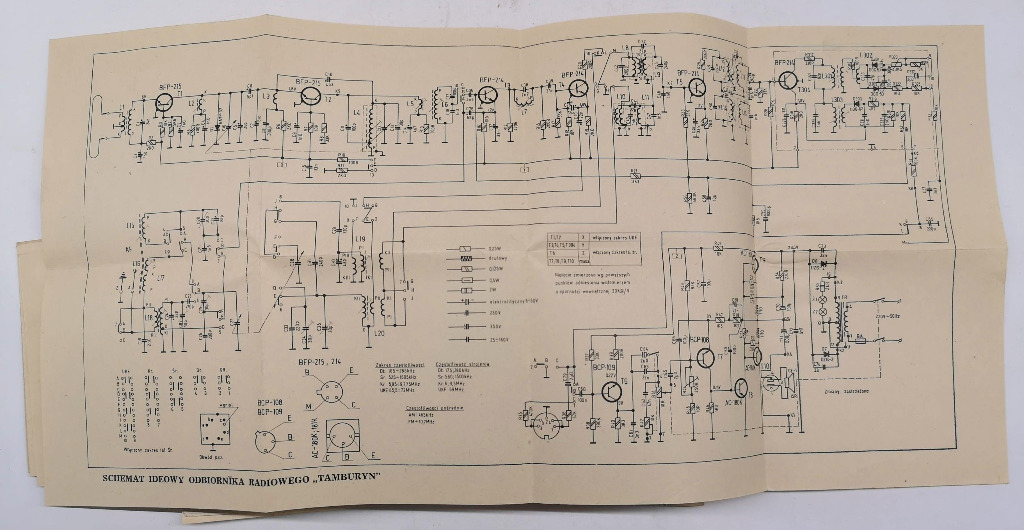

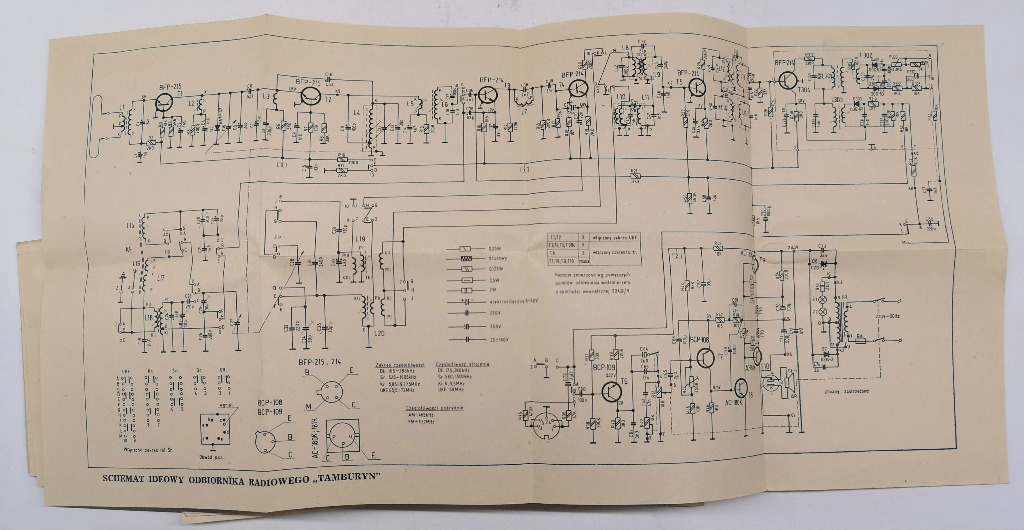

Schemat elektryczny oraz układ pokręteł i klawiszy na płycie czołowej jak w Jubilacie DMT-401. Konstrukcja mechaniczna - jak w Sobótce i Ślęży (kształt chassis, mocowanie anteny ferrytowej, gniazd antenowych, żarówek). Ze schematu dołączonego do instrukcji odbiornika wynika, że w układzie jest 11 tranzystorów. Głowica UKF i wzmacniacz m.cz. są takie, jak w Jubilacie a mieszacz AM i wzmacniacz p.cz. zbliżone do Sobótki/Ślęży.

W późniejszym okresie produkcji, w odmianie DMT-411 11611 tranzystory germanowe we wzmacniaczu mocy zastąpionono tranzystorami krzemowymi.

W latach 1973-1975 wyprodukowano 76 479 sztuk Tamburynów w obu wariantach.

Inne materiały:

(1) 2011-03-05, Fiatcik, Tamburyn DMT-403 11605

(2) 2011-03-05, Fiatcik, Tamburyn DMT-403 11605

(3) 2011-03-05, Fiatcik, Tamburyn DMT-403 11605

(4) 2011-03-05, Fiatcik, Tamburyn DMT-403 11605

(5) 2011-03-05, Fiatcik, Tamburyn DMT-403 11605
