Karta katalogowa nr 663
liczba wyświetleń: 10806
Producent: Fonica
Model: G-260 w Narcyz
Rodzaj sprzętu: Gramofon
Klasyfikacja: przenośny bez wzmacniacza
Zakresy: 33 45 78
Kraj: Polska
Rok produkcji: 1969-71
Zasilanie: sieć, zmienny
Wymiary: 330x270x150
Elementy aktywne: bez elementów aktywnych
Opis:

Przenośny, monofoniczny gramofon elektryczny bez wzmacniacza. Zabudowa walizkowa mechanizmu G-260. Układ elektryczny oparty o GE-56.

Za instrukcją serwisową: "Osadzone na osi ramię adapterowe było wykonywane początkowo jako dzielone z możliwością wymiany głowic; rozwiązanie to zostało jednak zaniechane na korzyść ramienia jednolitego, zaopatrzonego we wkładkę Uk-4M przymocowaną bardzo sztywno do ramienia. Zapewnia to możliwie najkorzystniejsze warunki pracy wkładki. Ramię dzielone ma w tylnej części przeciwwagę umożliwiającą dokładne wyregulowanie układu. W ramieniu jednolitym zastosowano sprężynę dla zrównoważenia części ciężaru ramienia."

"Narcyzy" wyprodukowane w 1969 miały ramię na wkładkę dwuigłową (Uk 2/3/8), podłączanie do wzmacniacza odbywa się przez 2 wtyki bananowe. Egzemplarze z 1970 mają ramię na wkładkę Uk-4M, a do wzmacniacza podłączane są poprzez wtyk ekranowany WM-3. Istniała odmiana Narcyza G-260 w plastikowej walizce nazywająca się "Storczyk".

Inne materiały:

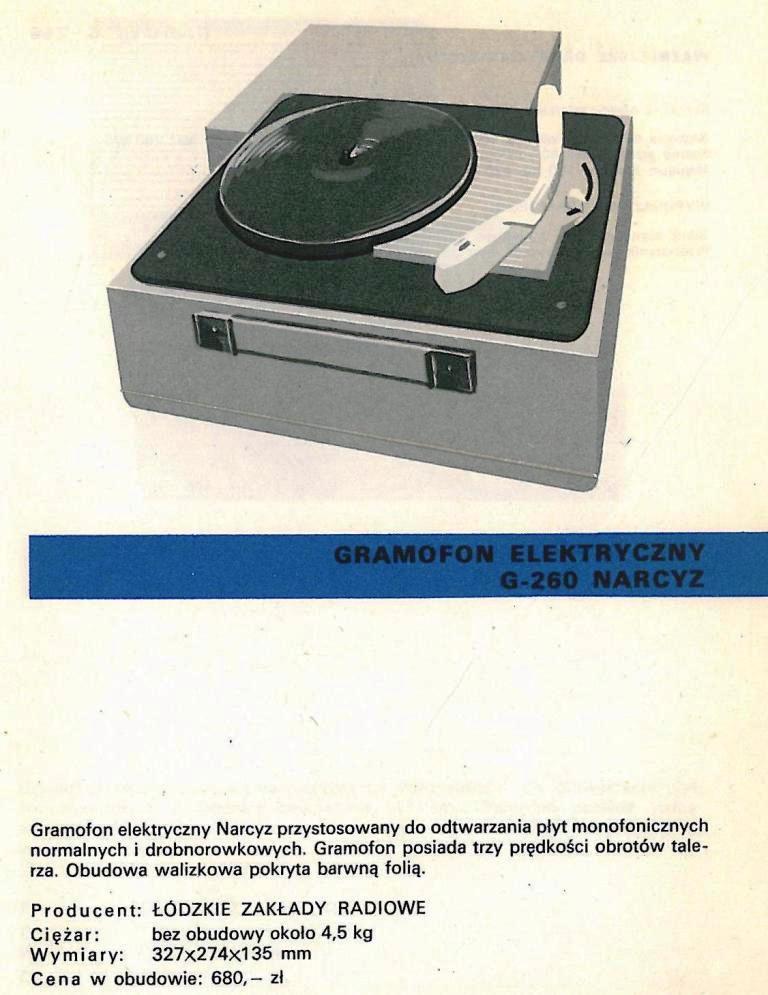

(1) 2004-12-26, Wojciech Pysz, G-260 w Narcyz

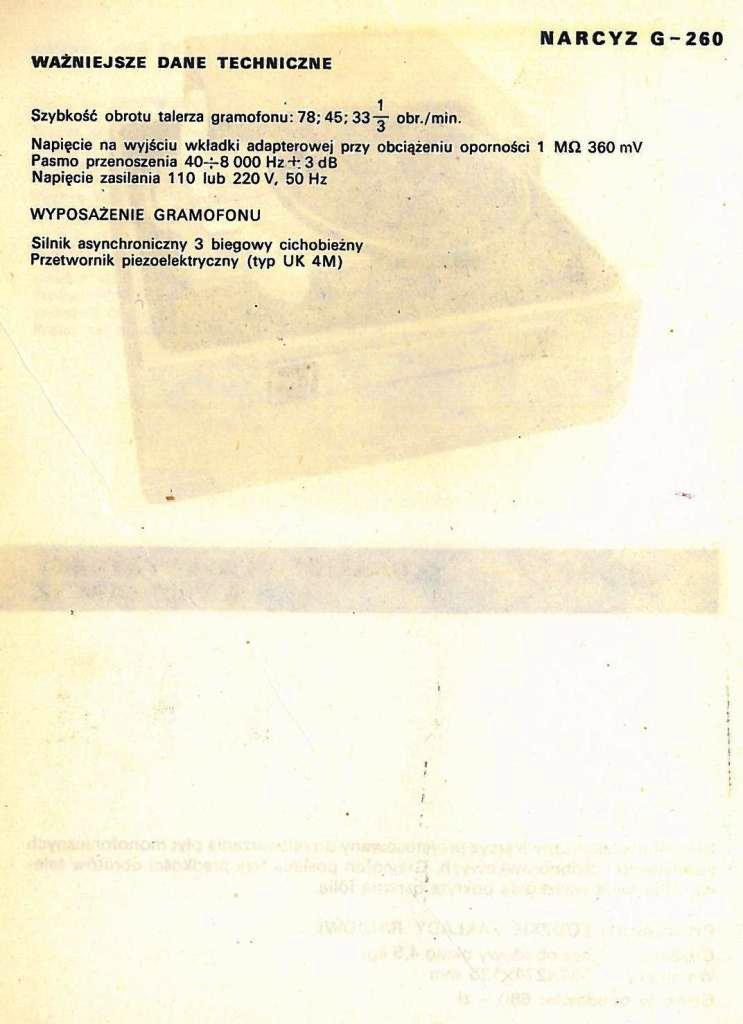

(2) 2004-12-26, Wojciech Pysz, G-260 w Narcyz
