Karta katalogowa nr 10
liczba wyświetleń: 12054
Producent: Diora
Model: Śląsk
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny z gramofonem
Zakresy: DS2K2U
Kraj: Polska
Rok produkcji: 1956-59
Zasilanie: sieć, zmienny
Wymiary: 660x355x422, ok. 27 kg
Elementy aktywne: lampy
ECH81,2xECH21,2xEF22, EBL21,AZ1,EM4
Opis:

W latach 1956-58 Diora produkowała dwa odbiorniki wyższej klasy z tym samym układem elektrycznym: Śląsk i Podhale. Śląsk był dodatkowo wbudowany gramofon GE-56.  Nowością był zakres UKF, zrealizowany za pomocą przystawki superreakcyjnej oraz klawiszowy przełącznik zakresów o 9 klawiszach. Fale średnie i krótkie były podzielone na dwa podzakresy, były też dodatkowe klawisze dla lokalnej stacji Warszawa I i gramofonu. Dziewiąty klawisz to wyłącznik.

W porównaniu z prostymi odbiornikami z tego okresu były tu 4 dodatkowe lampy: ECH81 w głowicy UKF, EF22 w dodatkowym stopniu p.cz., druga EF22 w dodatkowym stopniu wzmacniacza m.cz. i "oczko magiczne" EM4. W układzie zastosowano dwa eliminatory p.cz. oraz eliminator częstotliwości lustrzanych. Dodatkowy stopień wzmocnienia m.cz. pozwolił na zastosowanie ujemnego sprzężenia zwrotnego, polepszającego charakterystykę częstotliwościową i stabilność pracy toru m.cz. Barwa tonu regulowana była za pomocą dwóch potencjometrów, usytuowanych przy szybie skali po bokach przełącznika zakresów. Potencjometr do regulacji tonów wysokich sprzężony był z obwodami LC pierwszych dwóch stopni wzmacniacza p.cz., pozwalając na regulację szerokości pasma na zakresach AM.

Do strojenia służyły dwa pokrętła, oddzielne dla AM i FM. Pokrętło do strojenia FM pełniło na zakresie fal krótkich rolę precyzera. Transformator sieciowy wraz z lampą prostowniczą umieszczony był na przeciwległym końcu chassis w stosunku do transformatora  głośnikowego, by zminimalizować zakłócenia we wzmacniaczu m.cz. Przystawka superreakcyjna UKF nie wykorzystała wszystkich walorów akustycznych pasma UKF; pełny tor UKF Diora zastosowała w wyprodukowanym dwa lata później Calypso.

Śląsk był montowany w masywnej skrzyni drewnianej z dwoma dużymi głośnikami. Wraz z gramofonem ważył ok. 27 kg. Układ opracowano w roku 1955, produkcja rozpoczęła się rok później. Liczbę wyprodukowanych egzemplarzy pokazana jest w tabelce poniżej. Odbiornik miał zasilanie tylko napięciem przemiennym 220V. Analogiczne Podhale miało przełącznik napięć 220V-127V. Spis produkcji SP6HUK wymienia także Śląsk II produkowany w 1957 r. w liczbie 390 szt. ale nic więcej o nim nie wiadomo. Poniżej podane zostały liczby wyprodukowanych egzemplarzy w kolejnych latach.

wyrób razem 1956 1957 1958 1959
Śląsk  2 345 94 12 2 239
Śląsk II  390   390
Podhale  27 511   3 465 24 044 1
Inne materiały:

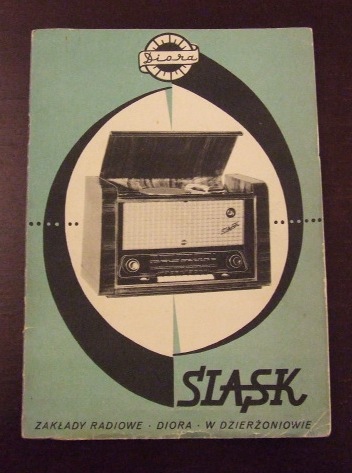

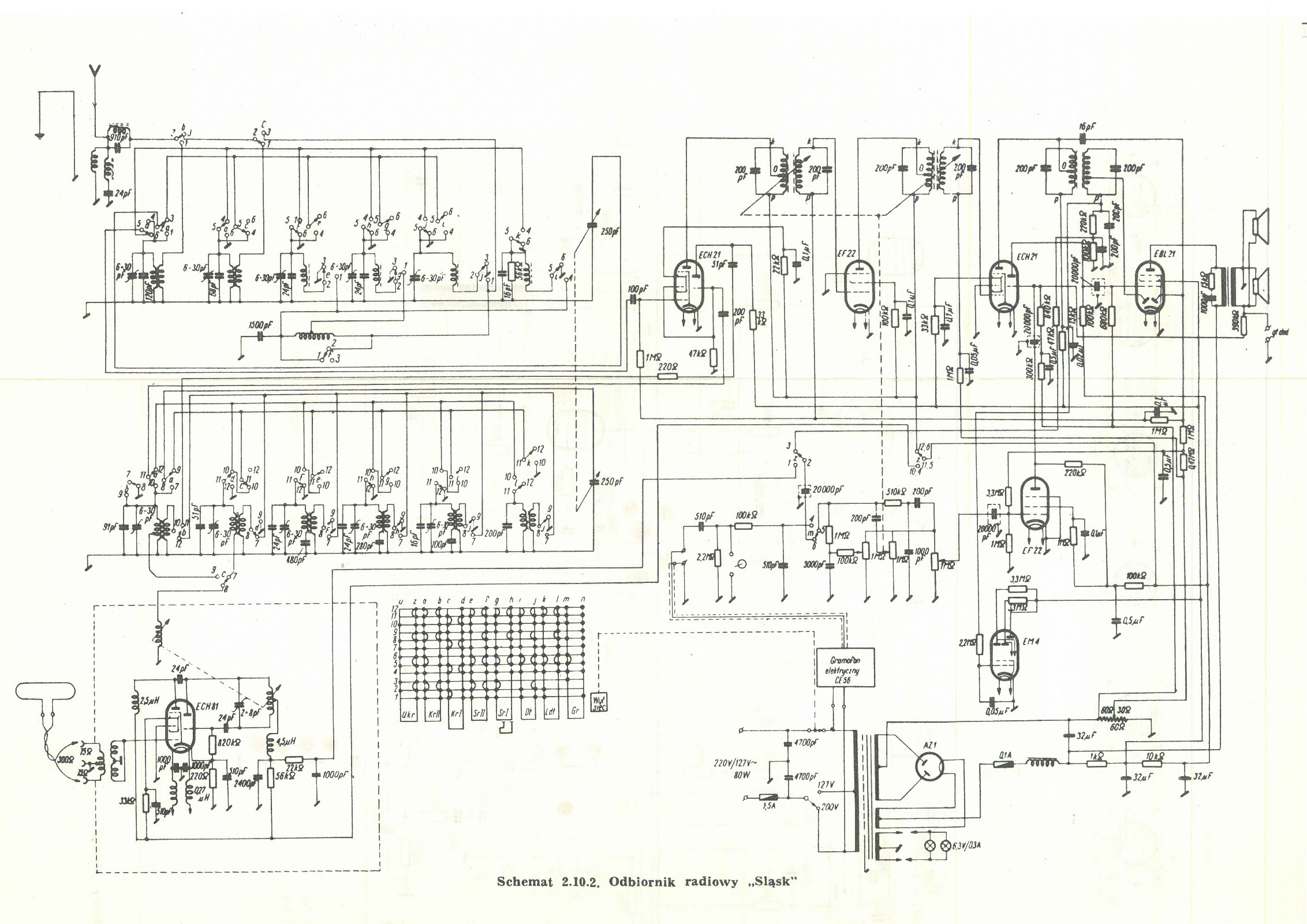

(1) 2021-01-11, Filip Wróblewski, Śląsk

(2) 2021-01-11, Filip Wróblewski, Śląsk

(3) 2008, stasia1961 z allegro.pl, Śląsk

(4) 2008, stasia1961 z allegro.pl, Śląsk
