Karta katalogowa nr 929
liczba wyświetleń: 7854
Producent: Eltra
Model: R-1002
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: U1,U2
Kraj: Polska
Rok produkcji: 1994
Zasilanie:
Wymiary: 165x102x44 mm / 470 g.
Elementy aktywne: tranzystory + ukł. scalone
CXA-1019S
Opis:
Przenośny, monofoniczny odbiornik radiowy z dwoma pasmami UKF (OIRT 65,5-74 MHz oraz CCIR 87,5-108 MHz). Skonstruowany i wprowadzony do produkcji w 1993r w bydgoskiej ELTRZE. Obudowa i większość elementów mechanicznych pochodzi z odbiornika Liza. Układ elektryczny bardzo prosty z jednym tylko układem scalonym CXA-1019S (Sony) zawierającym w swojej strukturze kompletny odbiornik AM i FM ze wzmacniaczem m.cz. o mocy 250mW (część AM nie jest wykorzystana w odbiorniku R-1002 ). Odbiornik pojawił się także z innym oznaczeniem - jako LIZA 2.
Zasilanie 6V z 4 baterii AA lub z zasilacza zewnętrznego. Brak wyjścia słuchawkowego.
Inne materiały:

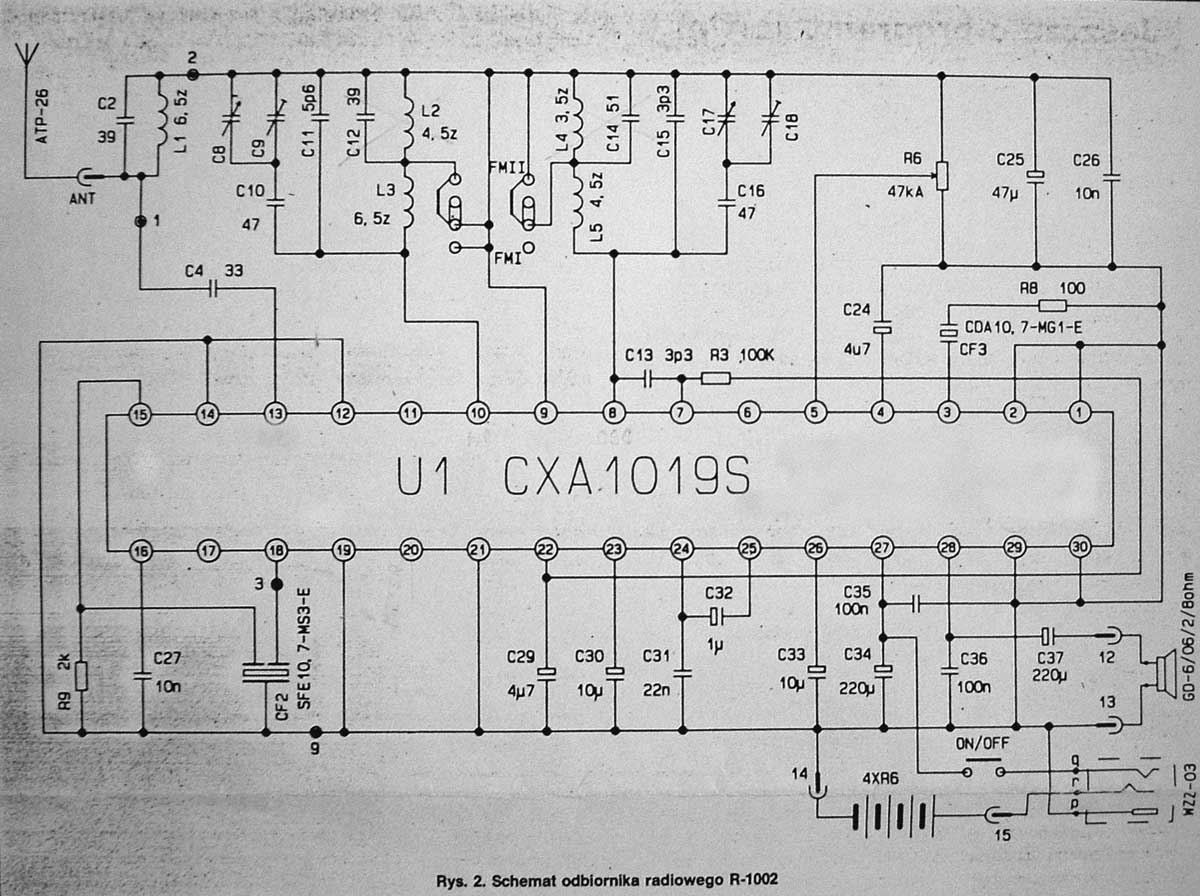

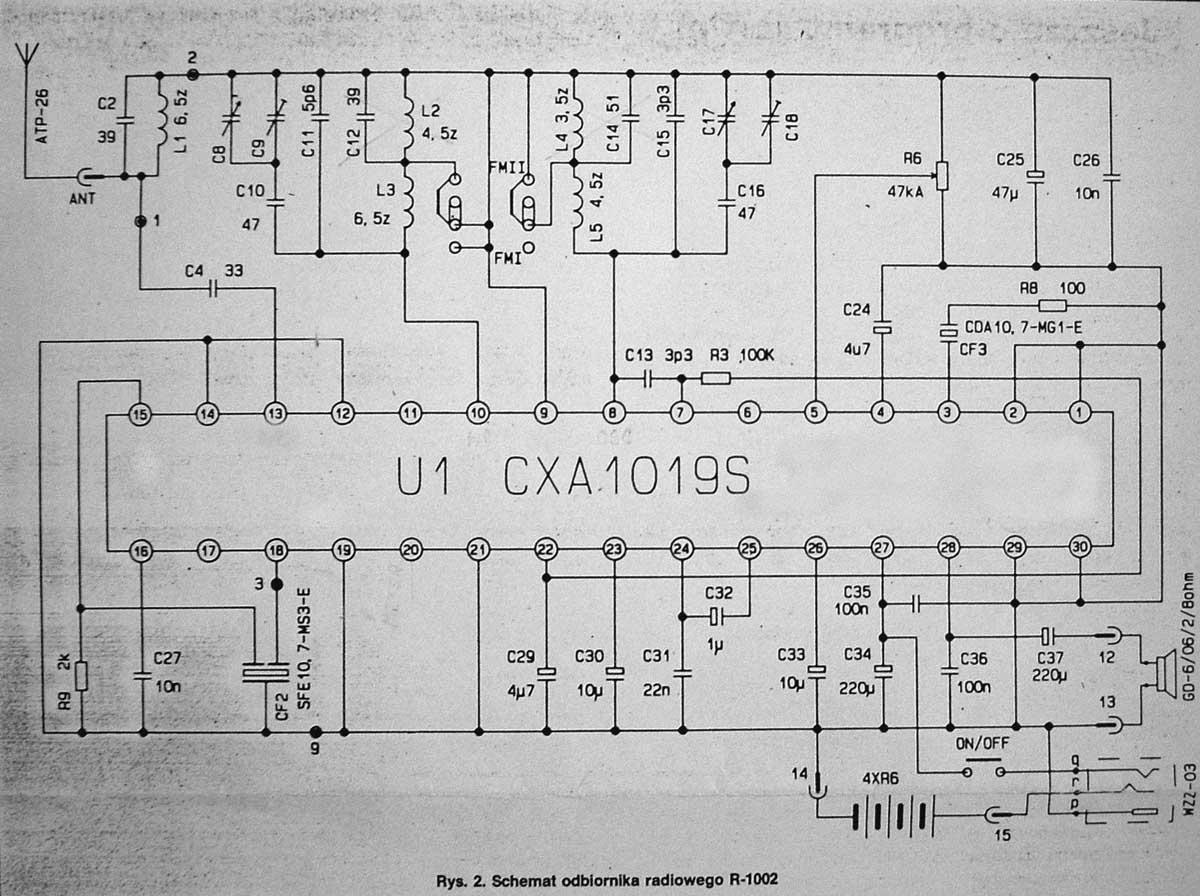

Schemat

(1) Marek Habrat, R-1002

(2) Marek Habrat, R-1002

(3) Marek Habrat, R-1002

(4) 2017-02-11, fot. Sławomir Zalas, Liza 2
