Karta katalogowa nr 90
liczba wyświetleń: 9722
Producent: Diora
Model: Concertino 24301
Rodzaj sprzętu: Radiola
Klasyfikacja: domowa
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1967-70
Zasilanie: sieć, zmienny
Elementy aktywne: lampy
ECC85,ECH81,EBF89,ECL86,SPS6B
Opis:

Elektrycznie nieco zmodyfikowana wersja "Sarabandy". Montowany w dużej obudowie szafkowej razem z gramofonem. Głowica UKF DEA wyk.1. Głośnik GD 26-18/3 o impedancji 15 Ω. Ten typ odbiornika słynął z trzeszczącego przełącznika zakresów oraz psującego się potencjometru. Jak poprawić konstrukcję po fabryce, opisywano m.in. w RA-1/72 i 9/72. Schemat RA-2/69/s.39.

Inne materiały:

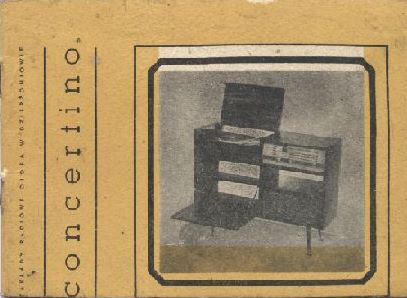

(1) autor nieznany, Concertino 24301

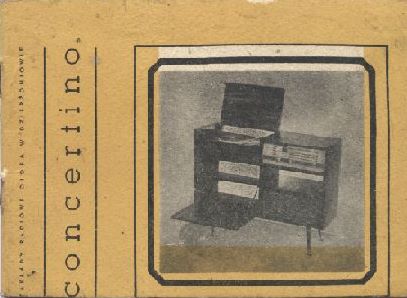

(2) autor nieznany, Concertino 24301
