Karta katalogowa nr 79
liczba wyświetleń: 8496
Producent: Orion
Model: Orion 420A
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Węgry
Rok produkcji: 1954
Zasilanie: sieć, zmienny
Wymiary: 250x360x200, ok. 7 kg
Elementy aktywne: lampy
ECH42,EAF42,EAF42,EL41,AZ41
Opis:

Niewielki odbiornik domowy w estetycznej, drewnianej skrzynce. Układ elektryczny zbudowany na rzadko spotykanych w Polsce lampach z cokołami rimlock.

Na ściance frontowej nie ma żadnych elementów regulacyjnych. Potencjometr z wyłącznikiem umieszczony jest na lewym boku radia a gałka na prawej ściance pełni dwie funkcje. W położeniu wciśniętym służy do strojenia, czyli wyboru stacji a w położeniu wyciągniętym na zewnątrz jest przełącznikiem zakresów.

Schemat i opis w RA 1957/10 str.18.

Spotykany był również głośnik w identycznej obudowie, który jednak nie mógł być przyłączony do Oriona 420A, gdyż ten nie ma wyjścia na głośnik dodatkowy.



Inne materiały:

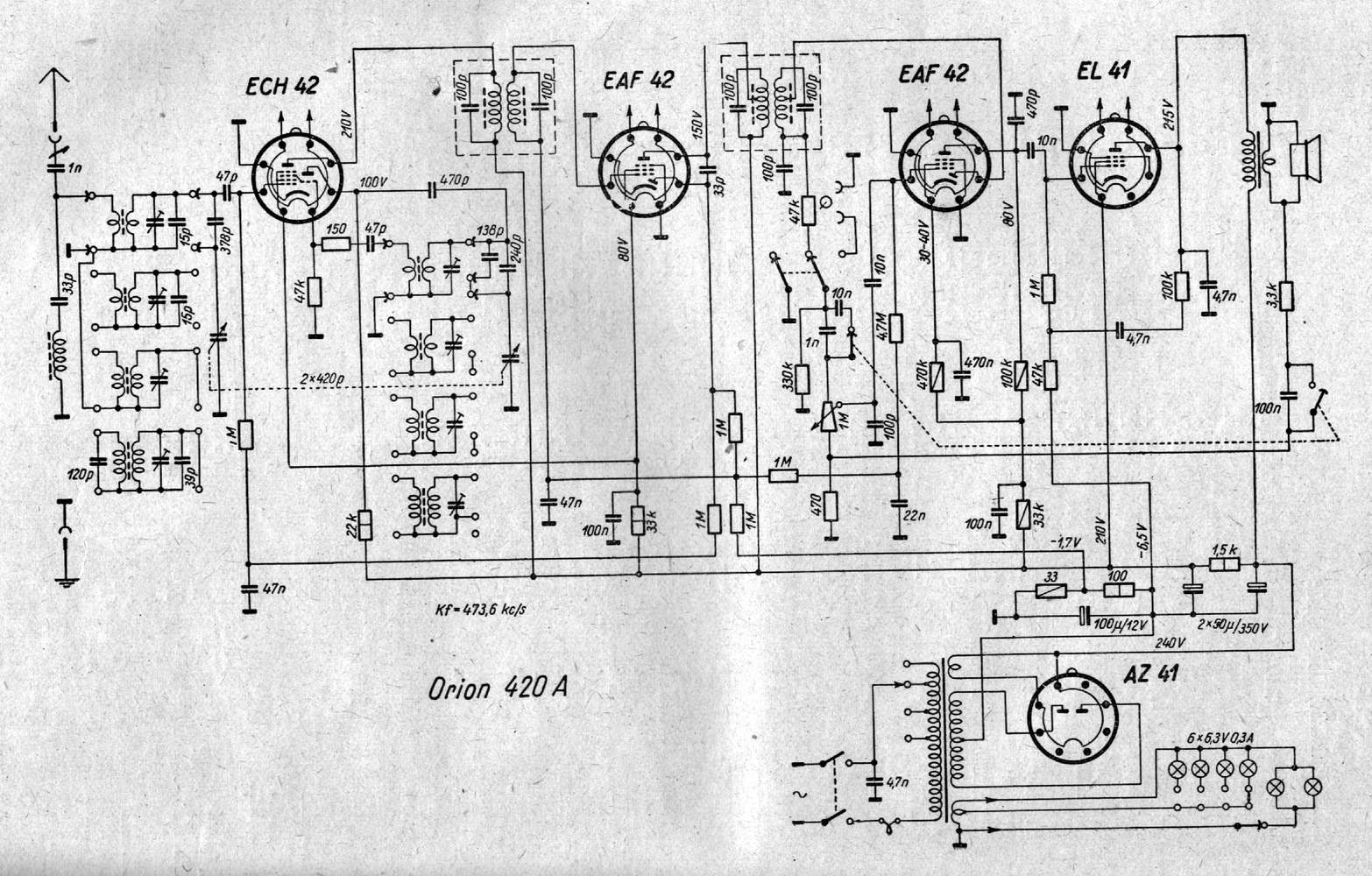

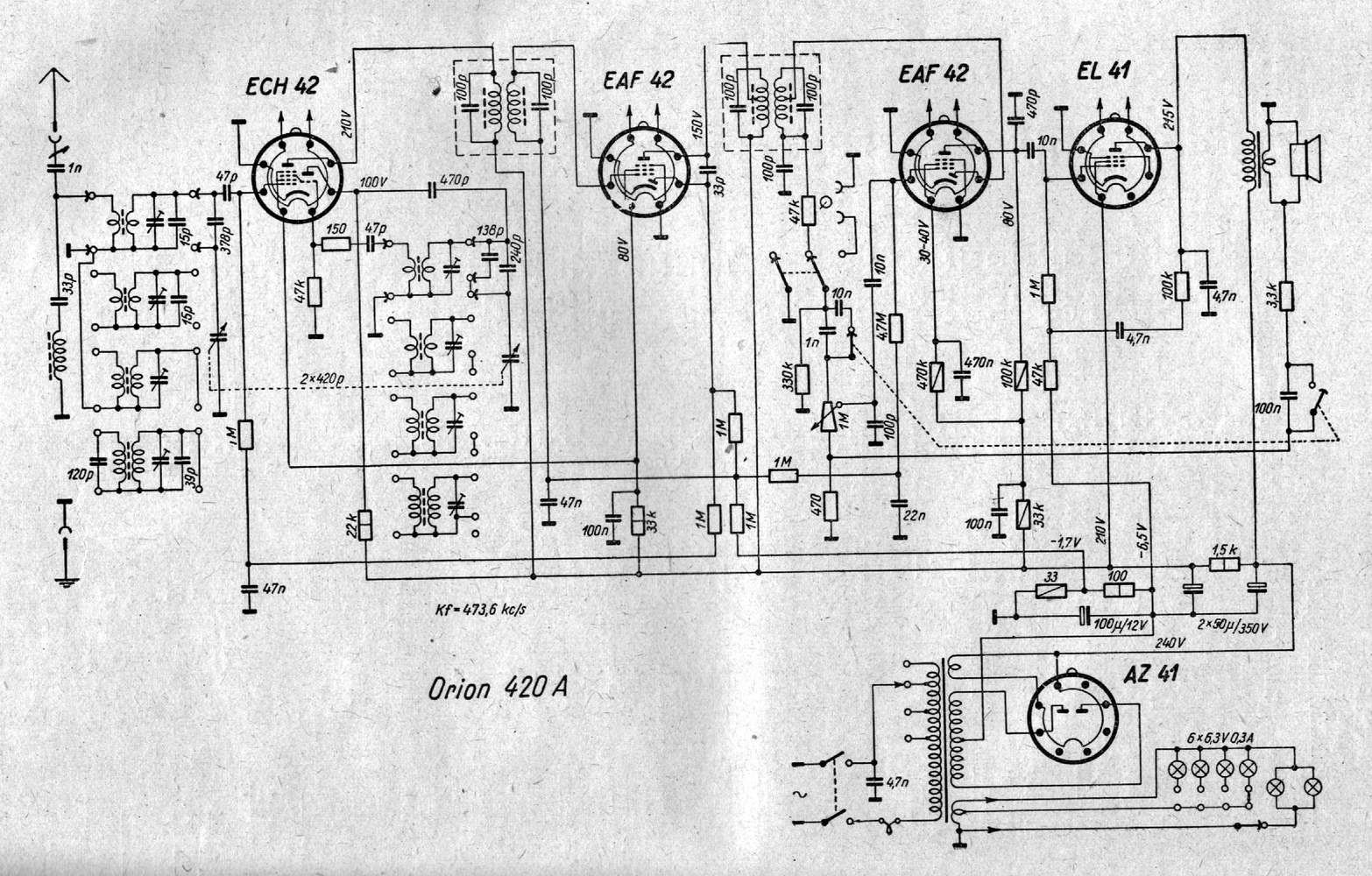

Schemat

(1) 2000-10-15, Wojciech Pysz, Orion 420A

(2) 2002-03-16, Wojciech Pysz, Orion 420A

(3) 2002-04-07, Wojciech Pysz, Orion 420A

(4) 2010-05-30, Allegro-DudekB1960, Orion 420A

(5) 2002-03-16, Wojciech Pysz, Orion 420A

(6) 2010-05-30, Allegro-DudekB1960, Orion 420A

(7) 2010-05-30, Allegro-DudekB1960, Orion 420A
