Karta katalogowa nr 75
liczba wyświetleń: 5027
Producent: EAK
Model: EAK Super 5/47 W II
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Niemcy
Rok produkcji: 1947
Zasilanie: sieć, zmienny
Wymiary: 60 x 29 x 38 cm
Elementy aktywne: lampy
ACH1,AF3,ABC1,AL4,AZ11
Opis:

Odbiornik superheterodynowy, zasilany napięciem przemiennym 110V, 125V, 220V lub 240V. Montowany w drewnianej skrzynce z dużym, okrągłym głośnikiem z  elektromagnesem. Z tyłu odbiornika gniazda antena/ziemia, wejście gramofonowe oraz wyjście głośnikowe z pierwotnego uzwojenia transformatora głośnikowego. Podłączało się do niego głośnik z własnym transformatorem głośnikowym, tzw "kołchoźnik". Zastosowane lampy mają trzy typy cokołów.

W końcu lat 40 XX w. dostarczany z Niemiec do Polski w ramach reparacji wojennych. Prezentowany egzemplarz ma numer seryjny 01682.

Inne materiały:

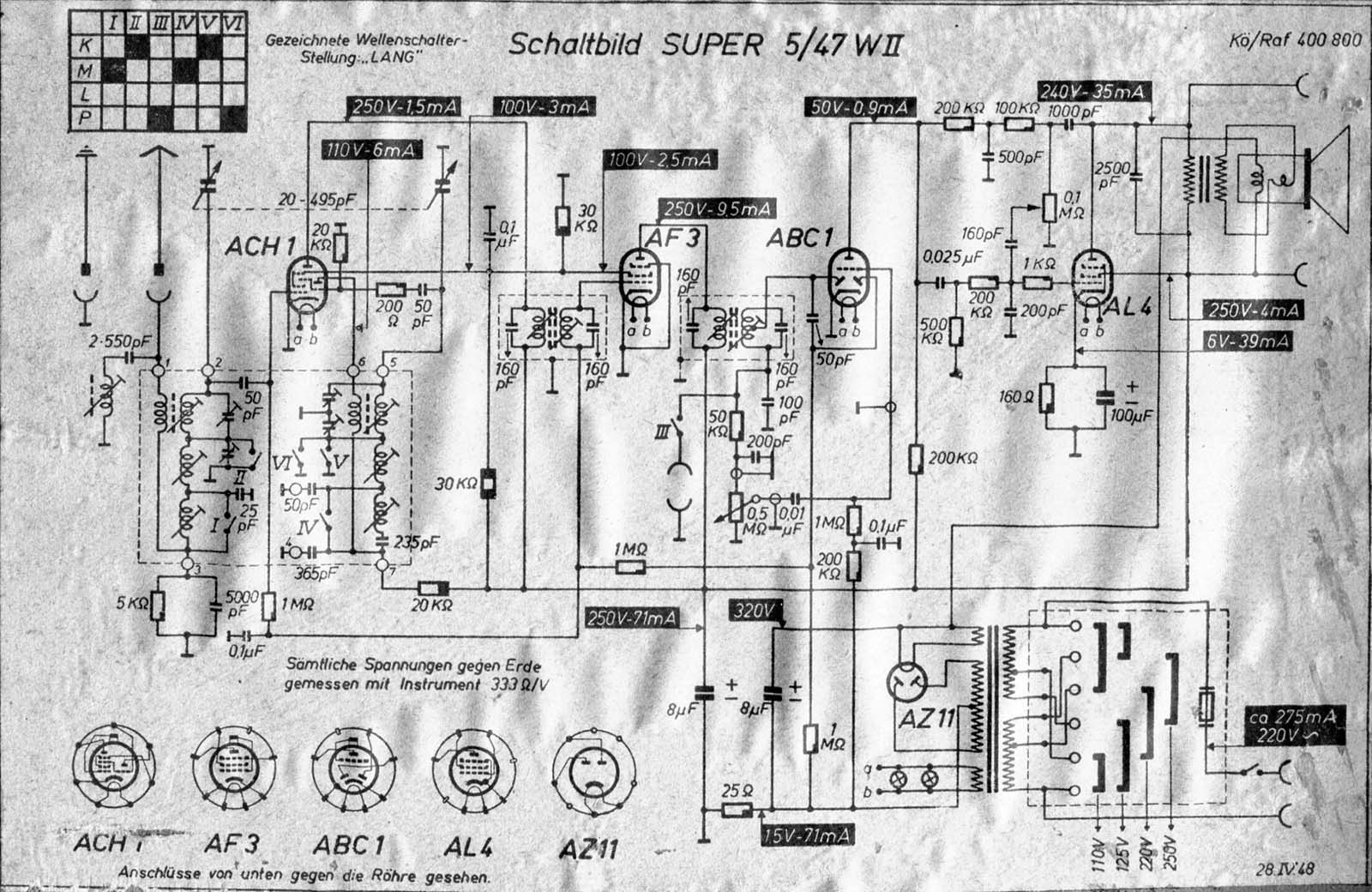

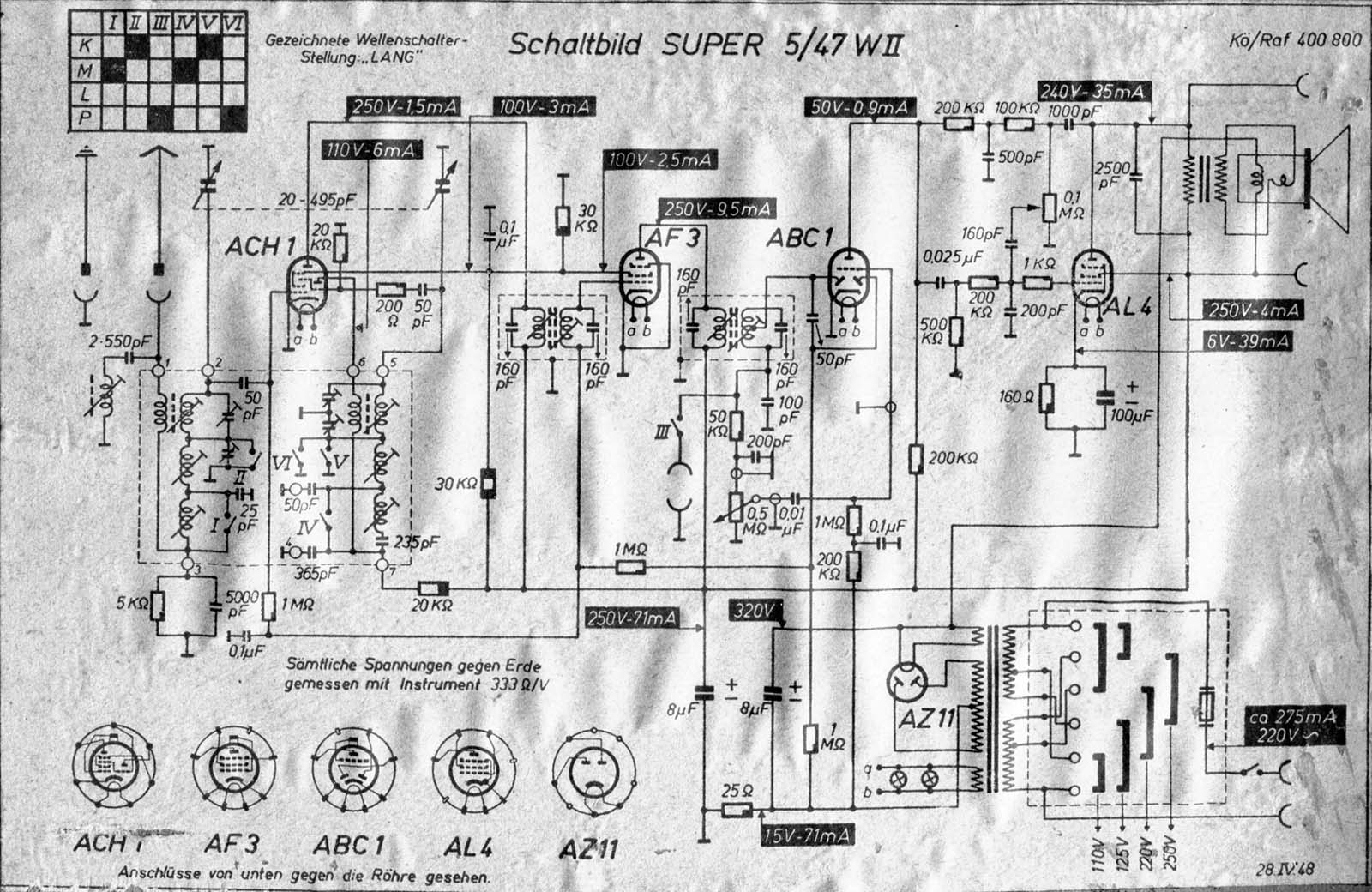

Schemat

(1) 2002-03-08, Wojciech Pysz, EAK Super 5/47 W II

(2) 2002-03-08, Wojciech Pysz, EAK Super 5/47 W II

(3) 2012-10-27, Wojciech Pysz, EAK Super 5/47 W II

(4) 2012-10-27, Wojciech Pysz, EAK Super 5/47 W II

(5) 2012-10-27, Wojciech Pysz, EAK Super 5/47 W II

(6) 2024-04-16, Wojciech Pysz, EAK Super 5/47 W II
