Karta katalogowa nr 746
liczba wyświetleń: 5767
Producent: Diora
Model: Estrella
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1976
Zasilanie: sieć lub baterie
Wymiary: 270x150x70mm, ok. 1,7 kG
Elementy aktywne: tranzystory
AC180/181, tranzystory 9 + 2 w zasilaczu
Opis:

Przenośny odbiornik tranzystorowy AM/FM. Schemat i opis pojawił się po raz pierwszy w Radioamatorze nr 11/76. Z tego numeru także pochodzi fotografia z antenką na różowym tle.

Zasilanie bateryjne 6V (4 ogniwa R14) lub z wbudowanego zasilacza sieciowego. Moc wyjściowa 700 mW przy zasilaniu sieciowym i 500mW przy bateryjnym. Na bocznej ściance gniazdo słuchawkowe oraz do zapisu na magnetofon. Przełącznik zakresów Isostat. Skokowa regulacja barwy tonu na jednym z przycisków. Wyłącznik zasilania zintegrowany z potencjometrem. Do odbioru UKF i krótkich antena teleskopowa.

Taki sam schemat mają odbiorniki Eliza i Justyna.

Inne materiały:

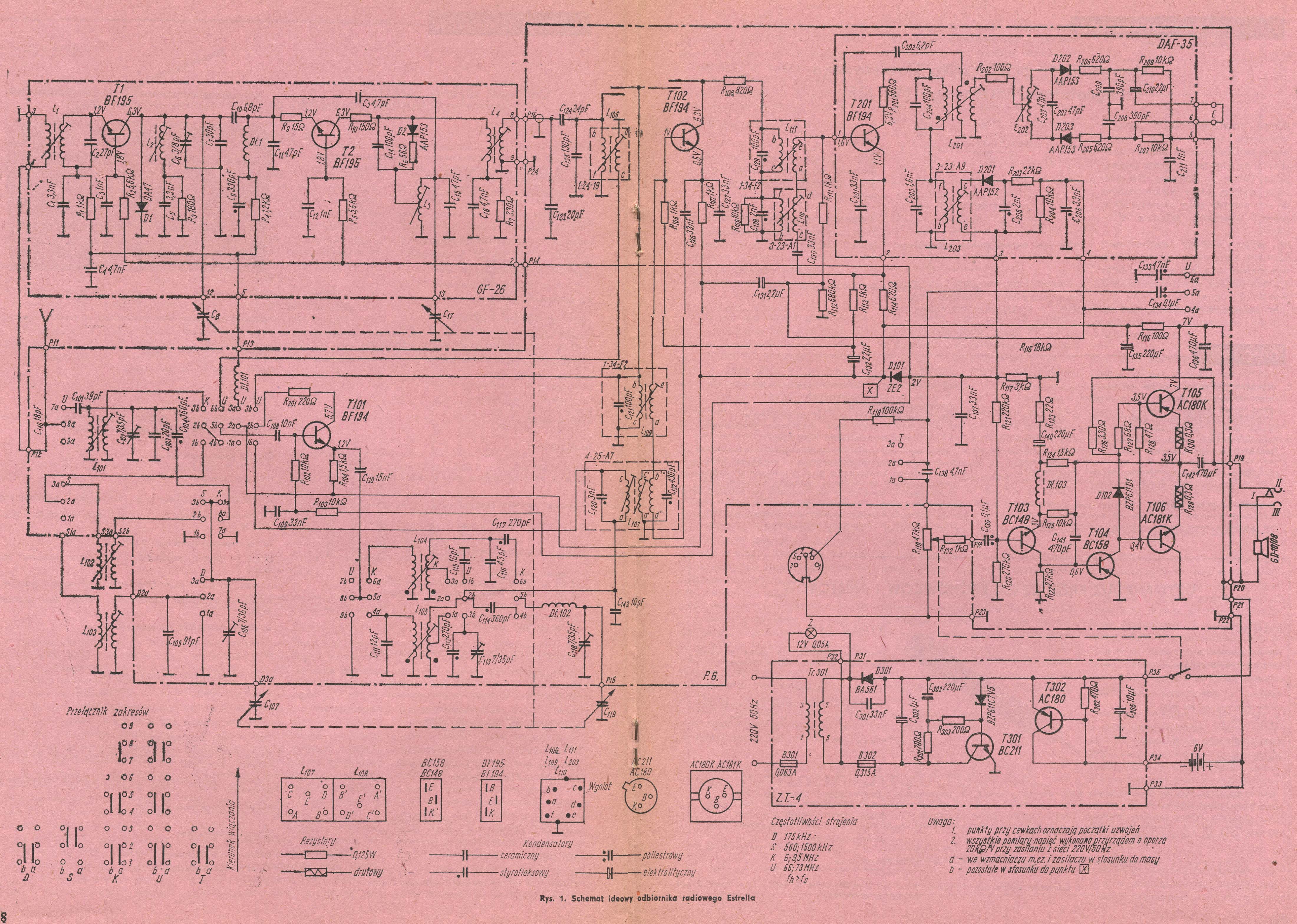

Schemat

(1) Muzeum Dzierżoniów, Estrella

(2) Muzeum Dzierżoniów, Estrella

(3) Muzeum Dzierżoniów, Estrella

(4) autor nieznany, Estrella
