Karta katalogowa nr 709
liczba wyświetleń: 7052
Producent: Diora
Model: Gong DMP-241 13731
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1975
Zasilanie: sieć, zmienny
Elementy aktywne: tranzystory + ukł. scalone
UL1402L, tranzystory
Opis:

Odbiornik domowy z wbudowanym zegarem kartkowym. Możliwość włączania i wyłączania radia o zaprogramowanym czasie. Głośnik przymocowany do górnej ścianki obudowy.

Chassis i płyta wzorowane na Jubilacie DMT 406. Wnętrze inaczej urządzone, bo w miejscu głośnika znalazł się zegar a głośnik musiał się zmieścić na górnej ściance, nad kondensatorem zmiennym. Magnes głośnika jest otulony aluminiowym ekranem, aby nie rozstrajał części odbiorczej. Płyta czołowa z matowego aluminium. Z prawej strony płyty wielki, klawiszowy wyłącznik sieciowy (podobnie, jak w Ludwiku).

Inne materiały:

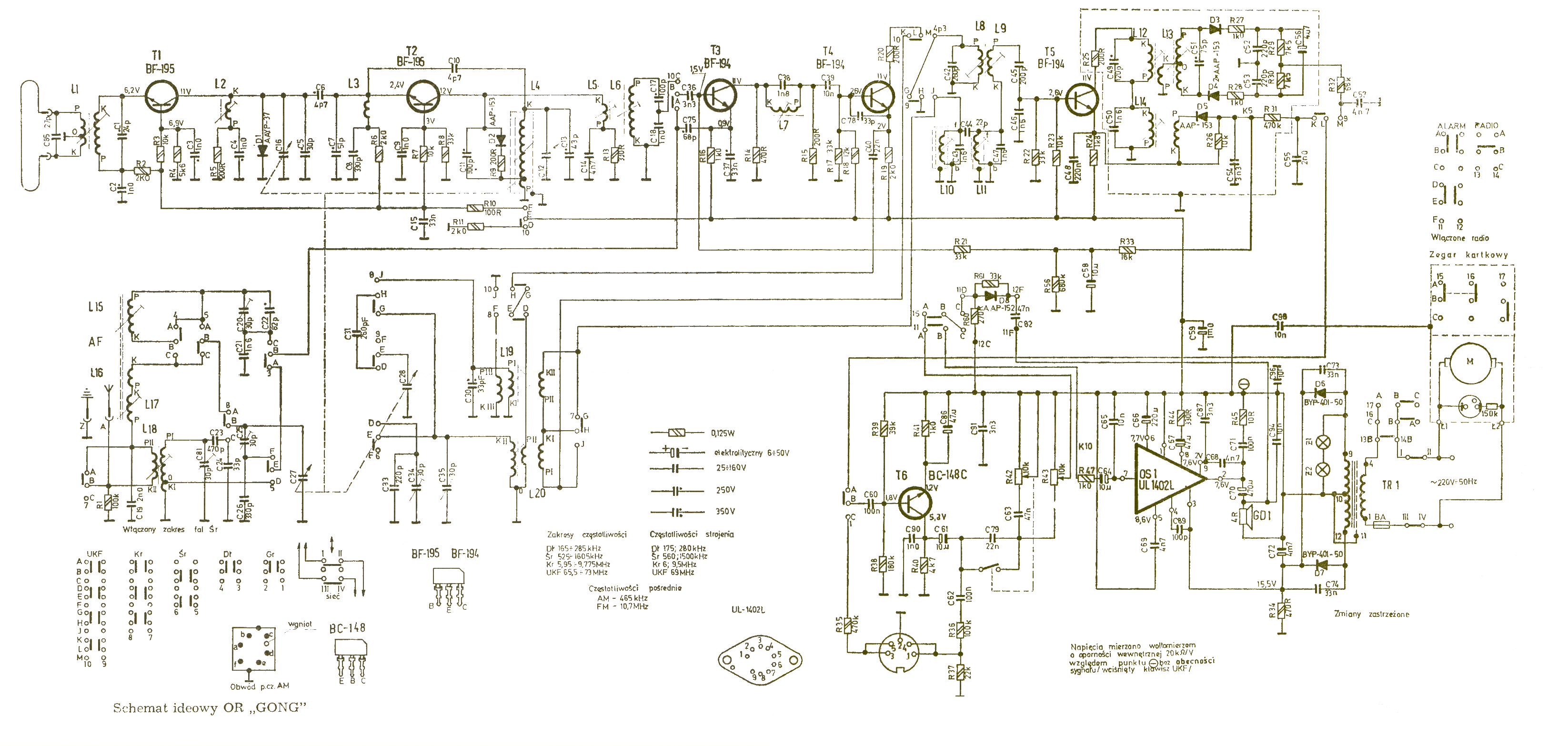

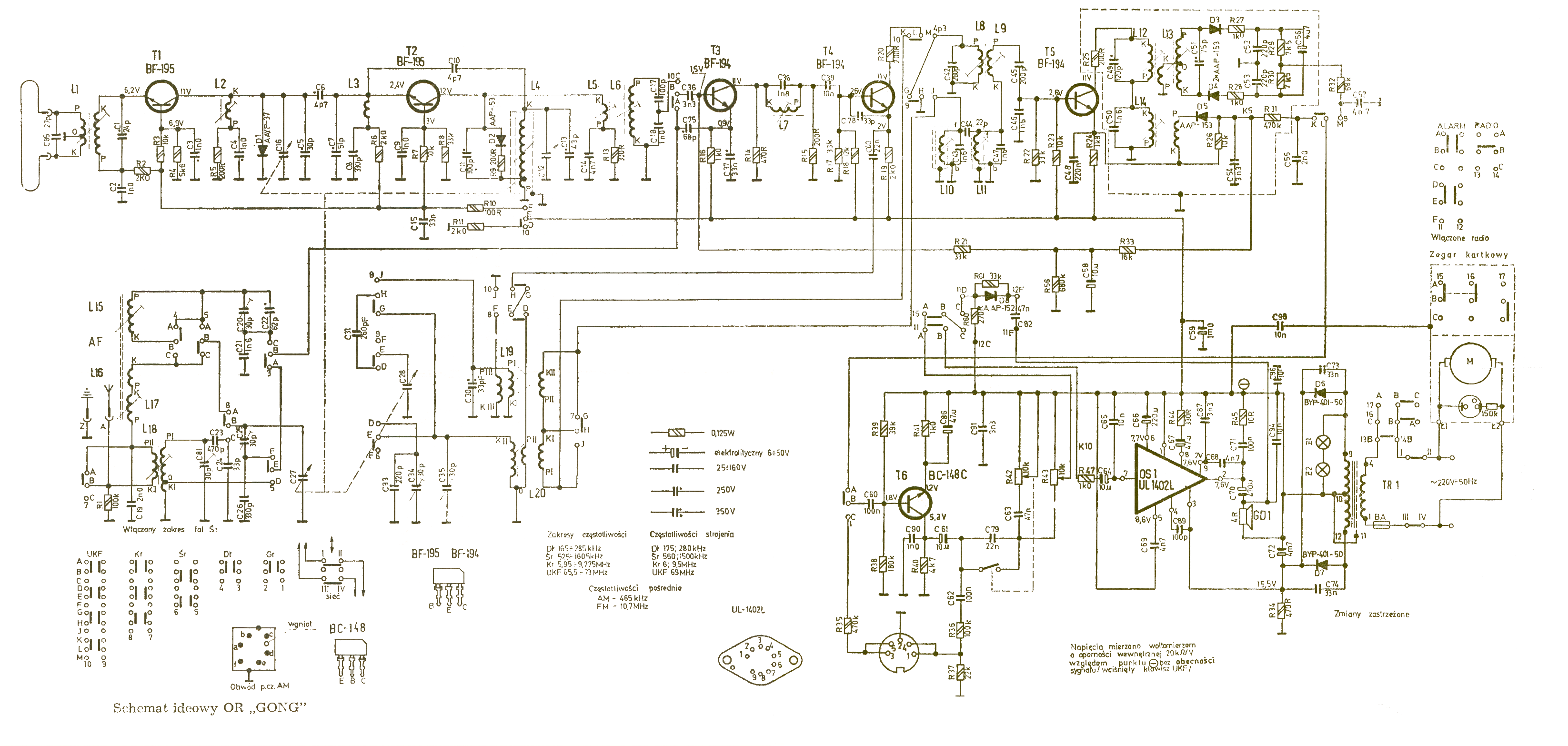

Schemat

(1) 2005-03-17, Wojciech Pysz, Gong DMP-241 13731

(2) 2005-03-17, Wojciech Pysz, Gong DMP-241 13731

(3) 2005-03-17, Wojciech Pysz, Gong DMP-241 13731

(4) 2005-03-17, Wojciech Pysz, Gong DMP-241 13731
