Radio-wzmacniacz (amplituner) klasy hi-fi ze wzmacniaczem 2×20W przy 4Ω na 2xGML-025, które wkrótce zostały zastąpione japońskimi STK-077. Ze względu na różnice zasilania obu układów zmieniony został transformator i układ zasilacza, a odbiornik otrzymał oznaczenie DSH 303A. Wzmianka w RE-2/79. Na ówczesnym rynku pojawiały się dwa wykonania DSH-303 w wersji ze wskaźnikami i skalą w kolorze pomarańczowym oraz ze wskaźnikami i skalą w kolorze zielonym. Dostępny ale raczej rzadko był model DSH-304 w wersji z "zachodnim" UKF 88-108MHz oraz żółtą i czarną płytą przednią.
Amplituner posiada:
• zakres fal długich,średnich,krótkich 1 i 2 oraz ukf 65,5÷73,0 MHz
• programator sensorowy czterech stacji w paśmie UKF oraz AM
• układ cichego strojenia
• układ ARCz
• wskaźniki:
• sygnału stereo
• programowanej stacji
• zera FM
• sygnału wejściowego.
• Potencjometr balansu,głośności oraz regulacji barwy tonu osobny dla tonów niskich i wysokich
• gniazda Din 5 dla magnetofonu,gramofonu z przetwornikiem piezoelektrycznym i magnetoelektrycznym
• możliwość podłączenia dwóch dodatkowych zestawów głośnikowych (łącznie można podłączyć 4 zestawy głośnikowe).

Przy dołączeniu dwóch dodatkowych zestawów głośnikowych tylnych możliwe jest odtwarzanie w systemie ambiofonicznym (podobnie jak w Radmorach serii 51xx). Poziom ambiofonii regulowany jest suwakiem znajdującym się pod pokrętłami programatora.

* Zakresy odbieranych częstotliwości:
• DŁUGIE 150÷285 kHz
• ŚREDNIE I 525÷930 kHz
• ŚREDNIE II 910÷1 605 kHz
• KRÓTKIE I 5,95÷9,775 MHz
• KRÓTKIE II 11,7÷15,45 MHz
• UKF 65,5÷73,0 MHz
* Częstotliwość pośrednia:
• AM 465 kHz
• FM 10,7 MHz
* Czułość użytkowa:
z anteny ferrytowej:
• DŁUGIE ≤1,5 mV/m
• ŚREDNIE ≤0,75 mV/m
z anteny zewnętrznej:
• DŁUGIE ≤70 µV
• ŚREDNIE ≤50 µV
• KRÓTKIE I ≤50 µV
• KRÓTKIE II ≤70 µV
• UKF ≤3 µV (SEM)
* Selektancja:
• tor AM ≥36 dB przy fs=1 MHz; ±9 kHz
• tor FM, ≥50 dB przy fs=69 MHz; ±300 kHz
* Tłumienie sygnałów o częstotliwości pośredniej:
• AM ≥36 dB
• FM ≥80 dB
* Tłumienie sygnałów lustrzanych:
• DŁUGIE ≥46 dB przy fs=200 kHz
• ŚREDNIE I ≥40 dB w całym zakresie
• KRÓTKIE I ≥8 dB przy fs=8 MHz
• UKF ≥60 dB przy fs=69 MHz
* Największy sygnał wejściowy:
• AM ≥0,5 V z anteny ferrytowej
• FM ≥0,7 V
* Tłumienie przesłuchu stereofonicznego: ≥30 dB przy fm=1 kHz

WZMACNIACZ AKUSTYCZNY

* Znamionowa moc wyjściowa: Pwyj=2×20 W przy Robc=2×4 Ω, h≤0,7%
* Czułość wzmacniacza m. cz. przy Pwyj=2×20 W:
• ≤300 mV dla gniazda magnetofonu i gramofonu z przetwornikiem piezoelektrycznym
• ≤3 mV dla gniazda gramofonu z przetwornikiem magnetoelektrycznym
* Zakres regulacji barwy dźwięku: ±12 dB dla 100 Hz i 10 kHz

Foto : Matt

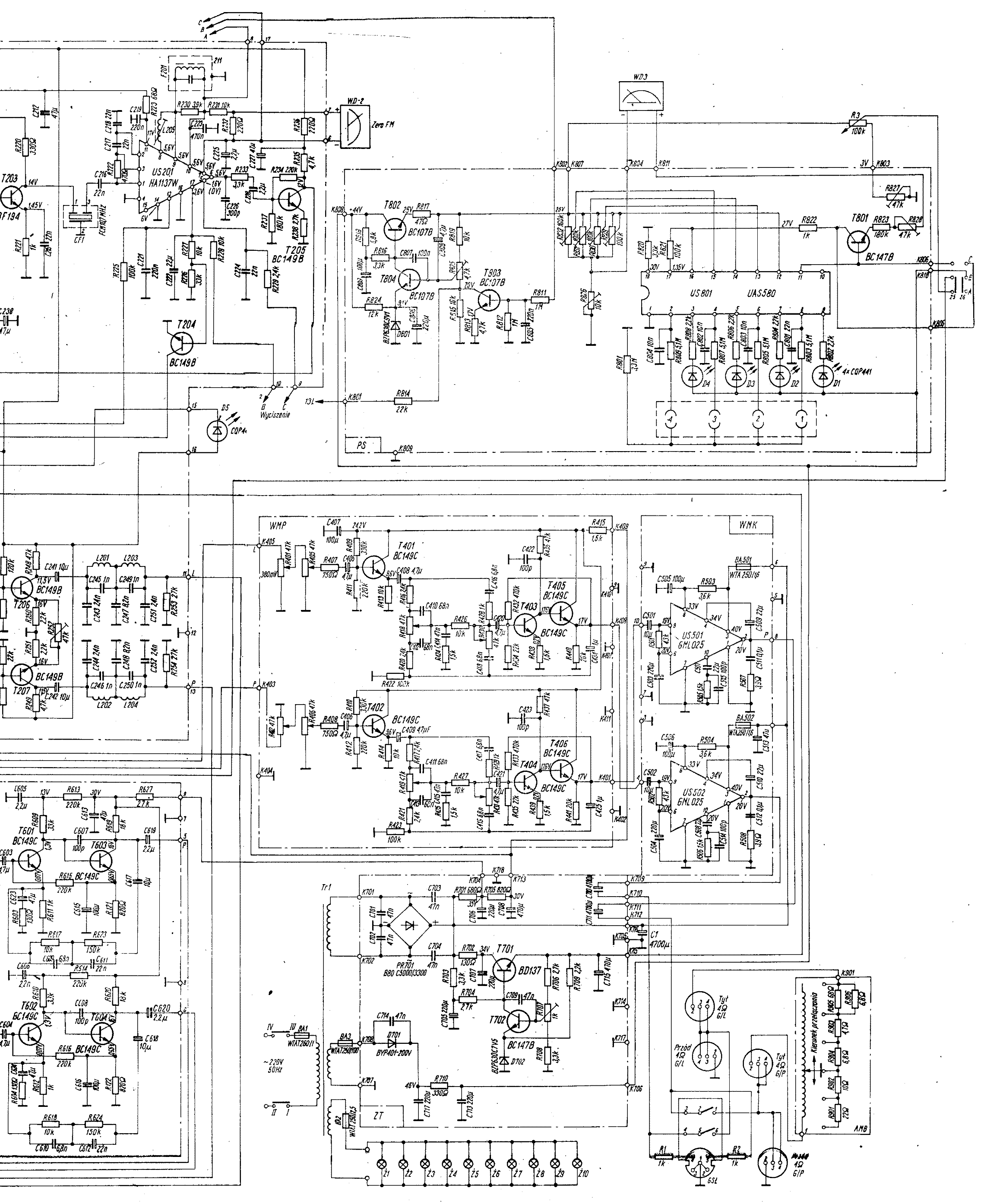

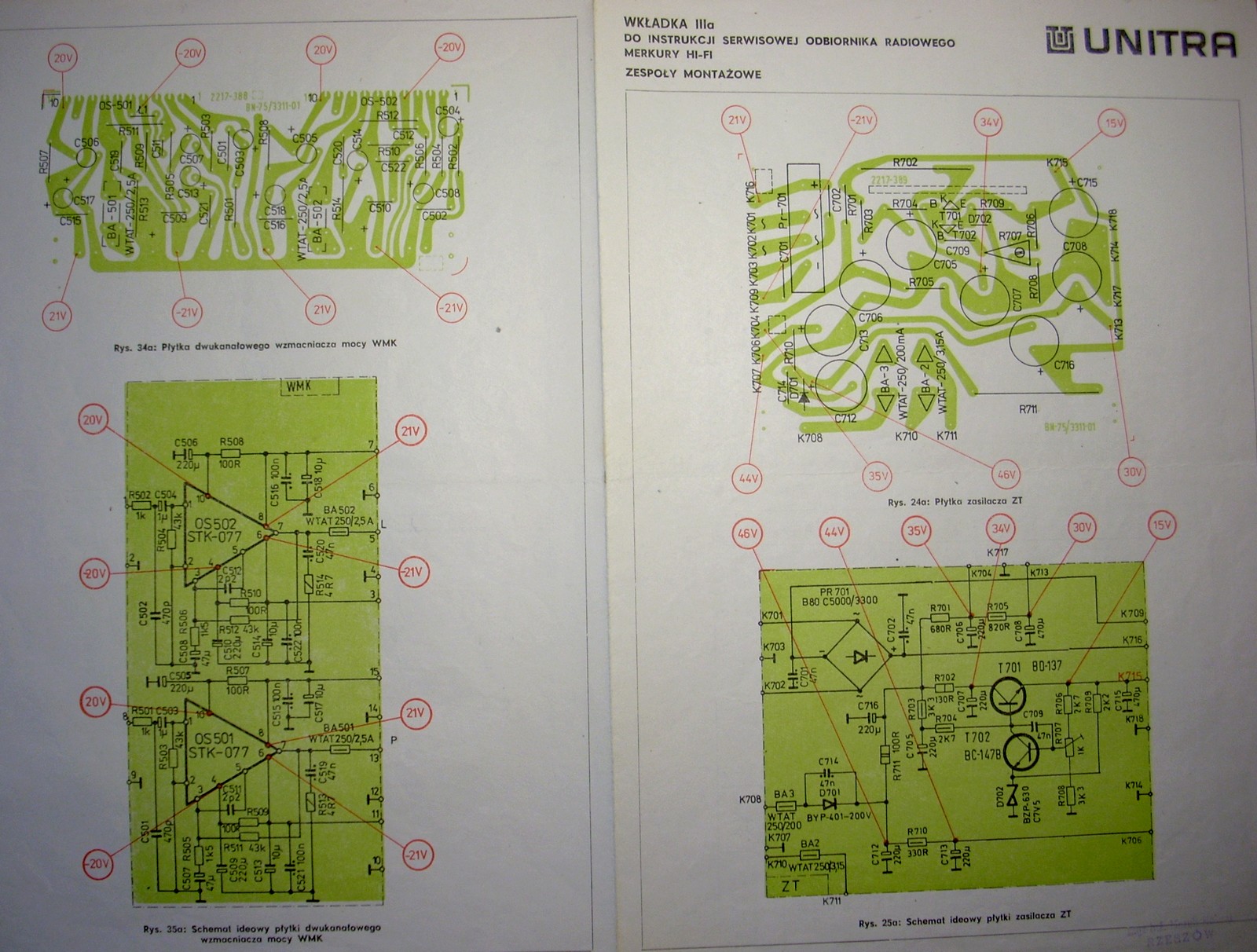

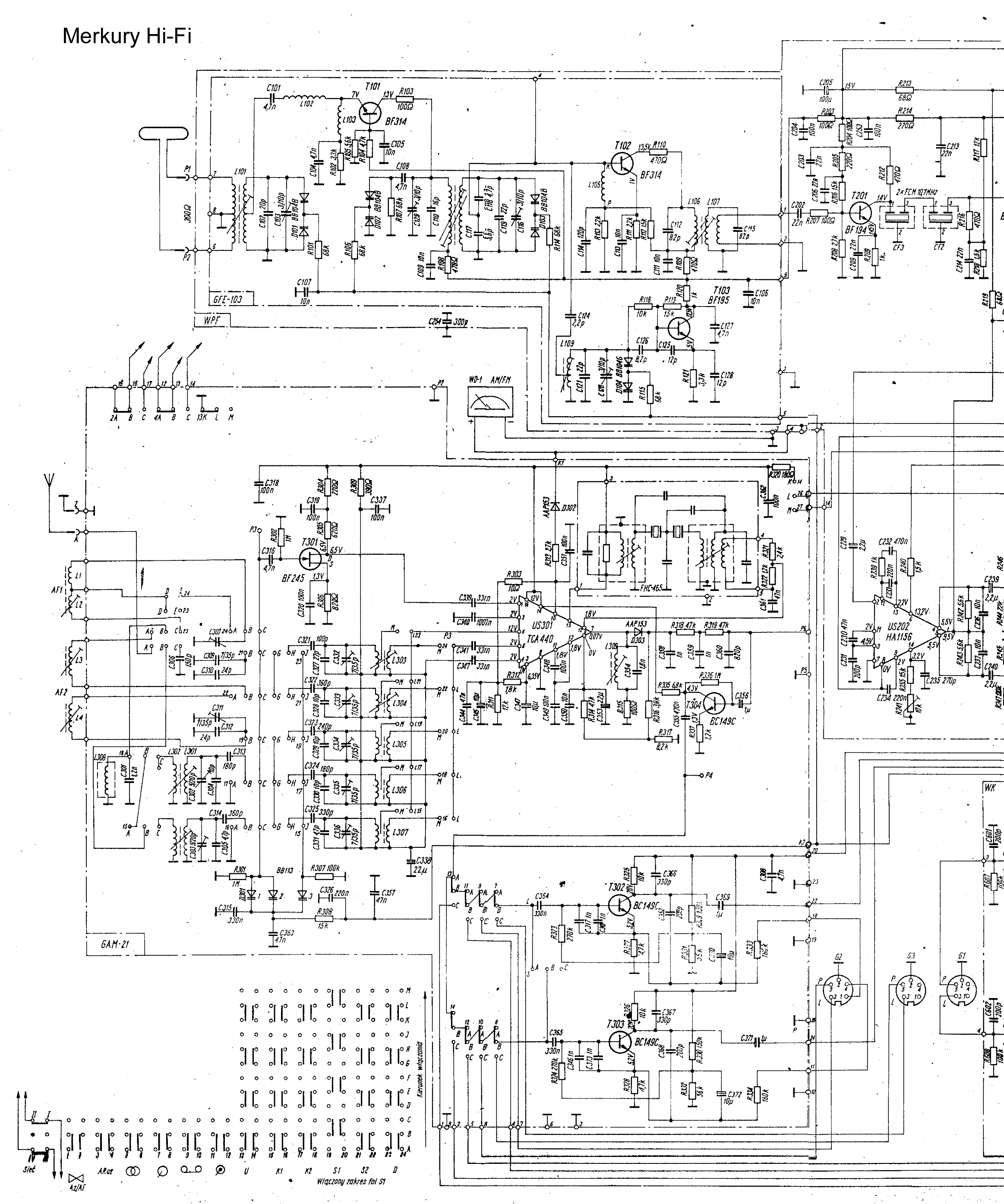

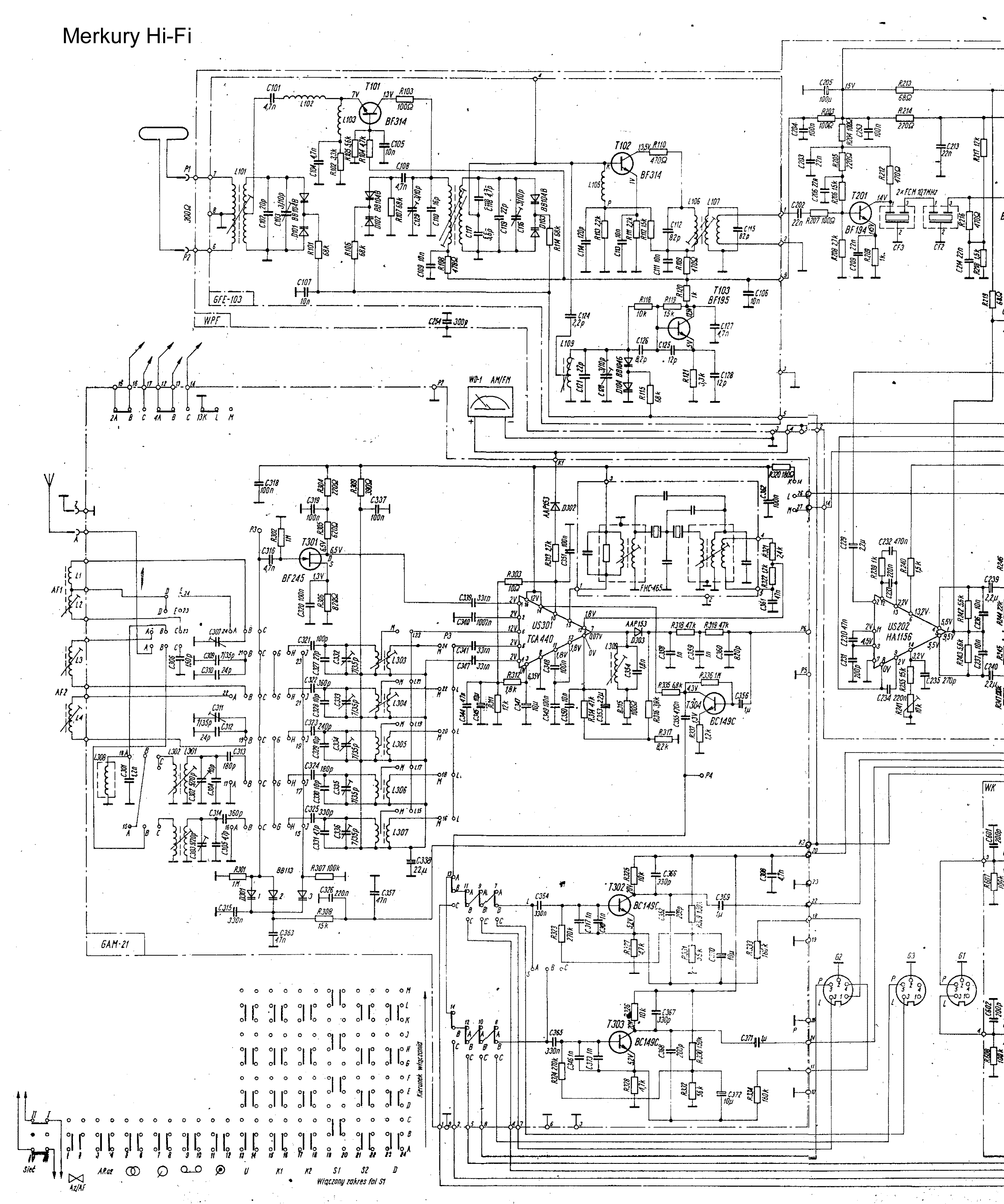

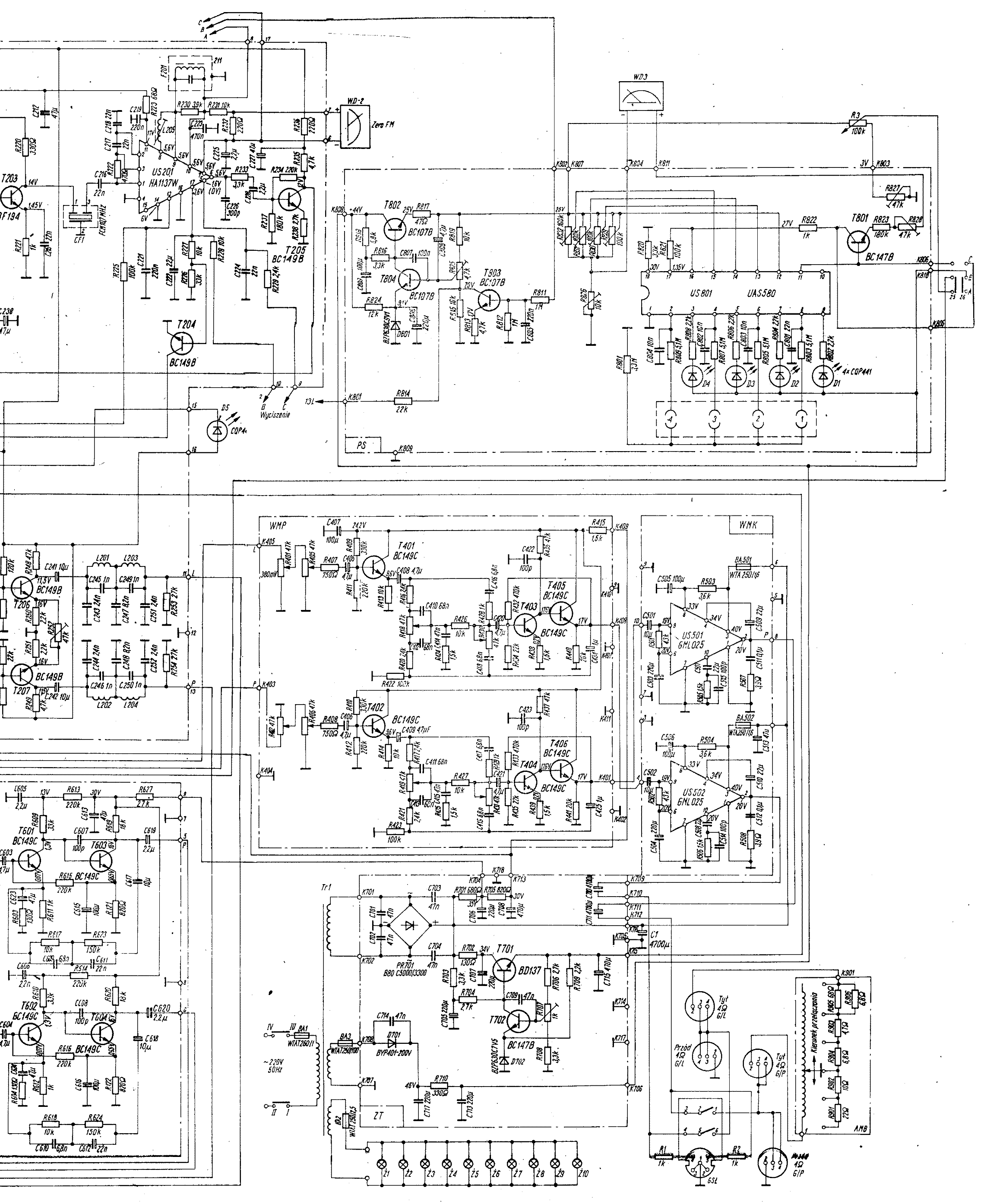

Schemat Merkury DSH303 cz.1   Schemat Merkury DSH303 cz.2   Wersja z STK077
