Karta katalogowa nr 59
liczba wyświetleń: 17568
Producent: Diora
Model: Promyk-Lux 24401
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1968-70
Zasilanie: sieć, zmienny
Wymiary: 445x200x190
Elementy aktywne: lampy
ECH81,EF89,ECL86,DOG55,SPS6B
Opis:

Nazwa nawiązuje do produkowanego w latach 50. XX w. odbiornika Promyk. Oprócz nazwy jednak nic z pierwszego Promyka nie ma.

Przełącznik zakresów suwakowy z dźwignią wyprowadzoną na boczną ściankę. Dla fal długich i średnich zastosowano antenę ferrytową. Patrząc z tyłu - układ przestrzenny jest "odwrócony" w stosunku do większości podobnych odbiorników. Zasilacz i m.cz. znajdują się po lewej stronie a część w.cz. i gniazda antena-ziemia po prawej.

Odbiornik ma wyjątkowo skromny zestaw elementów regulacyjnych. Z przodu są dwa pokrętła: strojenie i siła głosu; nie ma barwy tonu. Z tyłu jest gniazdo gramofonowe ale  nie ma pozycji gramofonu na przełączniku. Do zwierania detektora przy odtwarzaniu płyt służy wolny styk w gnieździe DIN (na wtyczce gramofonu należy połączyć nóżkę 1 i 2). Większość elementów mocowana jest do plastikowej podstawy, która stanowi jednocześnie dno skrzynki.

Identyczny układ elektryczny i sposób montażu występuje w odbiornikach D-401 i Ballada.

Według zapowiedzi miał być tani i niezawodny. W ciągu trzech lat wyprodukowano łącznie ponad 182 tys. szt.

Odbiornik został wstawiony do "Kącika Pioniera", gdyż ma w nazwie słowo "Promyk" i produkowała do Diora.

Inne materiały:

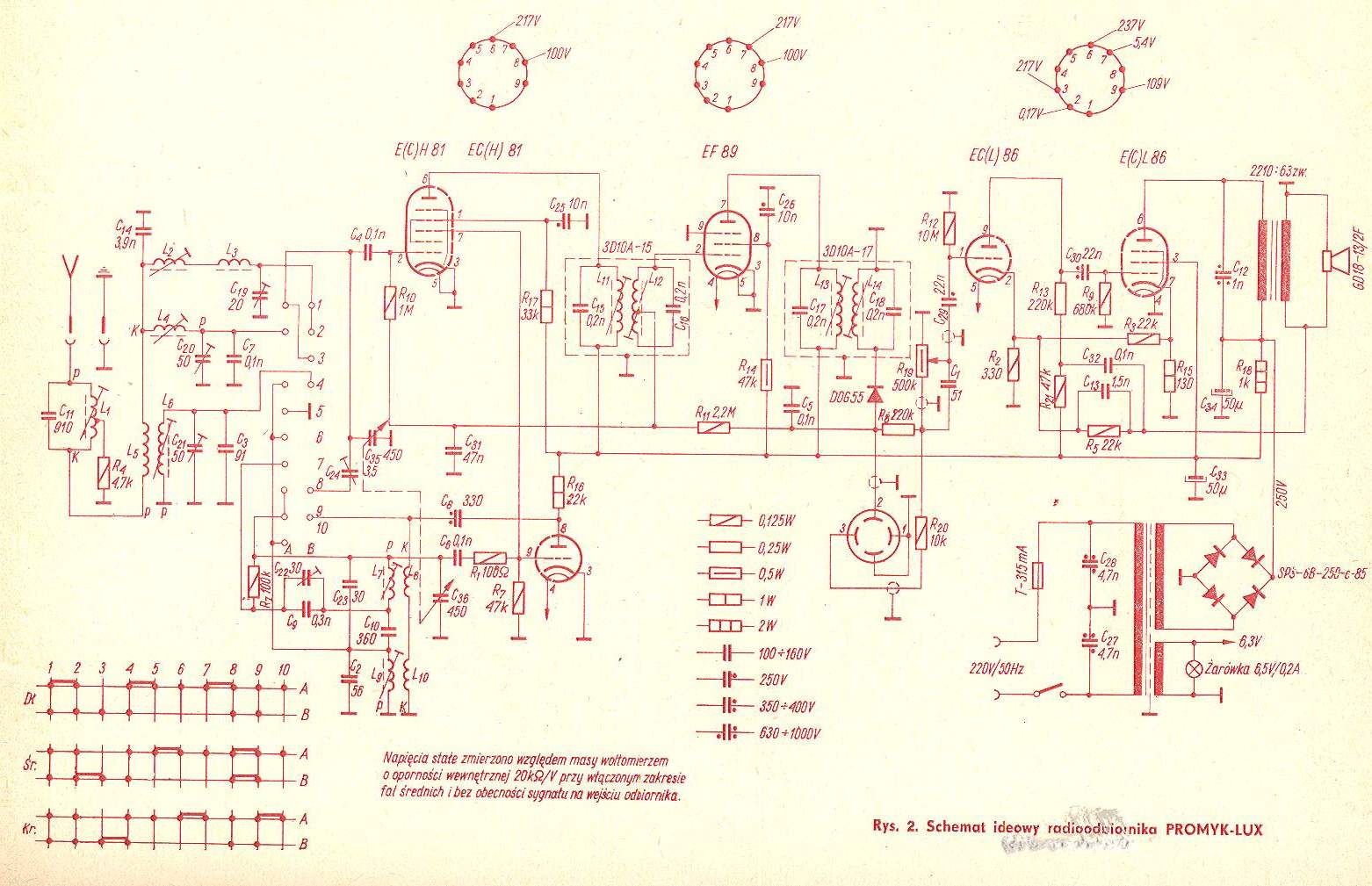

Schemat   Instrukcja

(1) 2024-07-20, Wojciech Pysz, Promyk-Lux 24401

(2) 2024-07-20, autor nieznany, Promyk-Lux 24401

(3) 2024-07-20, Wojciech Pysz, Promyk-Lux 24401

(4) 2001-08-08, Wojciech Pysz, Promyk-Lux 24401
