Karta katalogowa nr 529
liczba wyświetleń: 19294
Producent: UNITRA Rz
Model: Monika MOT 722-2
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1979
Zasilanie: bateryjne
Elementy aktywne: tranzystory + ukł. scalone
tranzystory, IC
Opis:

Początkowo Monika MOT 722 produkowana była w Bydgoszczy (Eltra). Na uwagę zasługuje antena ferrytowa dla fal krótkich oraz precyzer ułatwiający dostrojenie do odbieranej stacji.
Po gruntownym przekonstruowaniu (krajowy kondensator obrotowy, wzmacniacz m.cz. UL1490, inny napęd skali oraz nowa płytka montażowa - fot.2 ) w roku 1979 produkcję przeniesiono do Rzeszowa jako MOT 722-2. W Rzeszowie opracowano kolejną, trzecią już wersję odbiornika. Zmieniono układ elektryczny oraz przekonstruowano napęd skali (pokrętło strojenia na bocznej ścianie odbiornika).
Wersja ta jednak nie weszła do produkcji seryjnej. Wersję MOT 722-2 produkowano aż do co najmniej 1986 roku.

Dane techniczne:

Zakres fal
- długie: 150 - 285 kHz
- średnie: 525 - 1605 kHz
- krótkie: 5,8 - 10,5 MHz ( pasma: 31m, 41m, 49m )

Moc wejściowa: 150 mW
Zasilanie:
- bateryjne: 6V (4 x AA)
- sieciowe: zasilacz zewnętrzny 6V

Inne materiały:

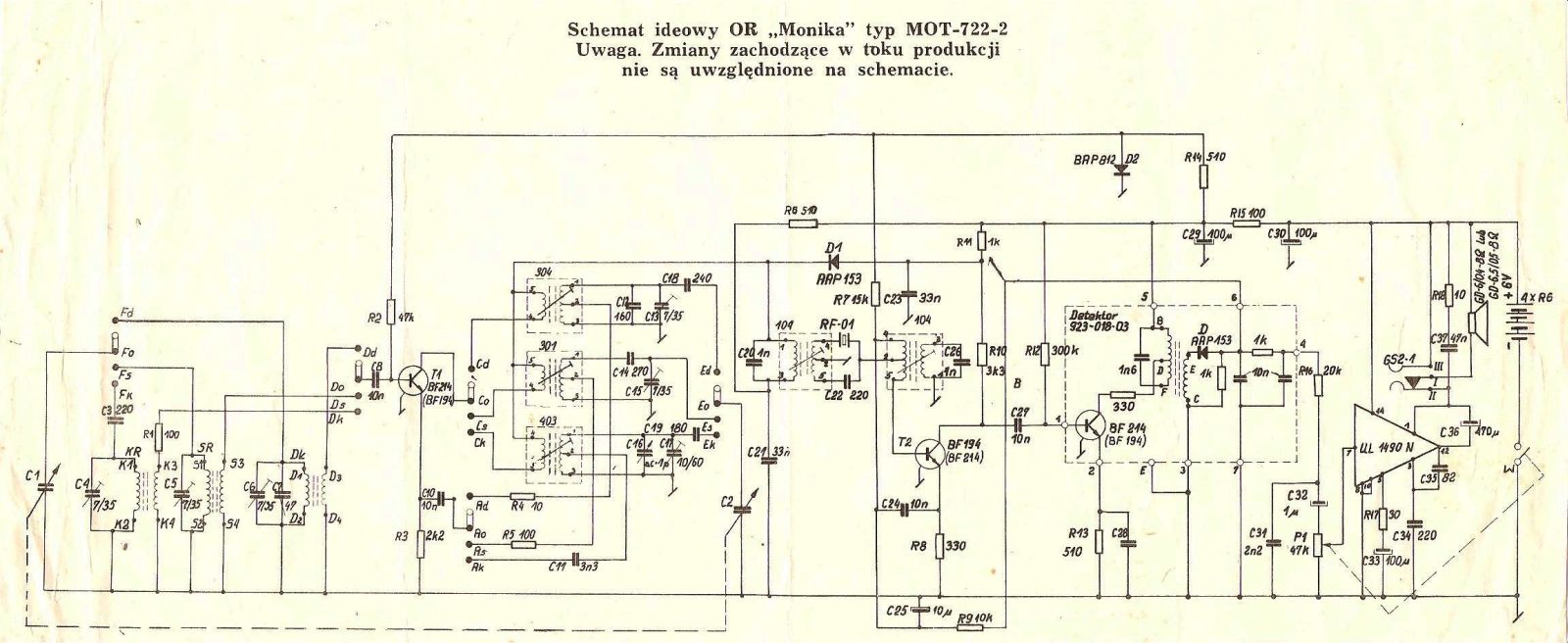

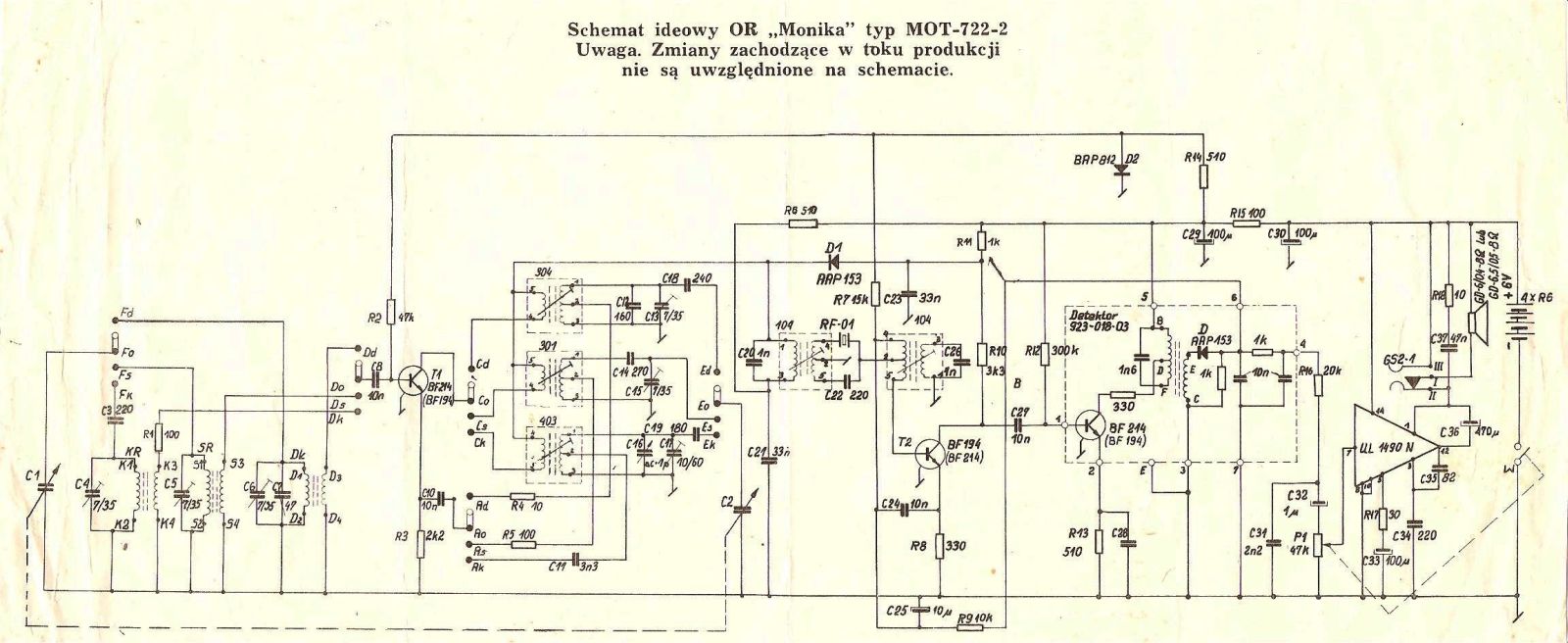

Schemat

(1) 2003-06-22, Wojciech Pysz, Monika z Rzeszowa

(2) 2003-06-22, Wojciech Pysz, Monika z Rzeszowa

(3) 2003-06-22, Wojciech Pysz, Monika z Rzeszowa
