Karta katalogowa nr 527
liczba wyświetleń: 16308
Producent: Diora
Model: Ballada 24504
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny z gramofonem
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1968-72
Zasilanie: sieć, zmienny
Wymiary: ok. 8 kG
Elementy aktywne: lampy
ECH81,EF89,ECL86,DOG55,SPS6B
Opis:

Prosty trzyzakresowy odbiornik AM z gramofonem G-253 lub G-260. Układ elektryczny, płyta drukowana i rozmieszczenie elementów - jak w odbiorniku Promyk-Lux. Jeden niewielki głośnik z plastikową maskownicą, brak barwy tonu. Przełącznik zakresów przesuwny z dźwignią wyprowadzoną na boczną ściankę. Kanciasta, prostopadłościenna skrzynka "wysoki połysk".

Schemat i opis RA-8/69, str.204. W ciągu pięciu lat wyprodukowano łącznie ponad 166 tys. szt.

Inne materiały:

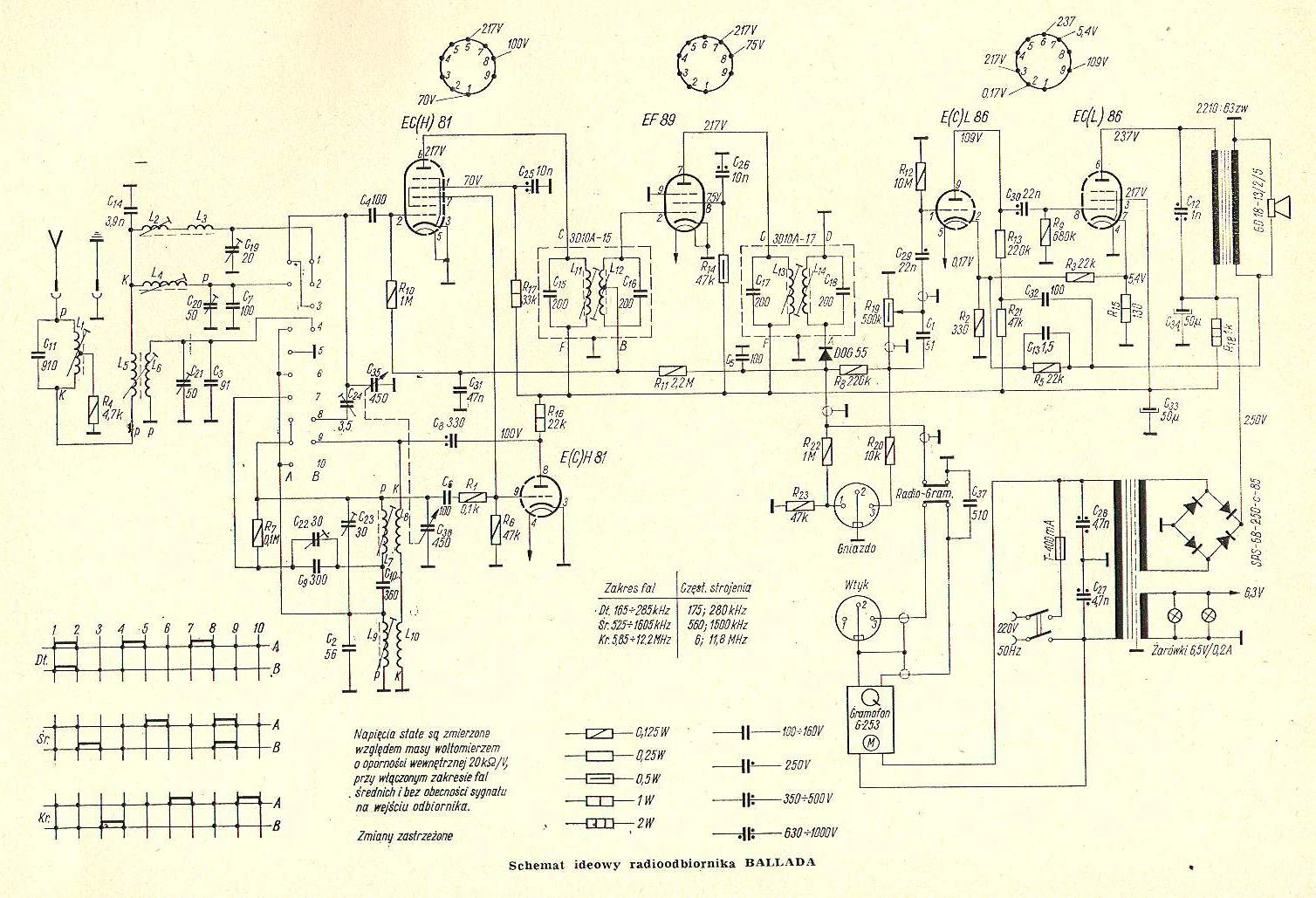

(1) autor nieznany, Ballada 24504

(2) autor nieznany, Ballada 24504

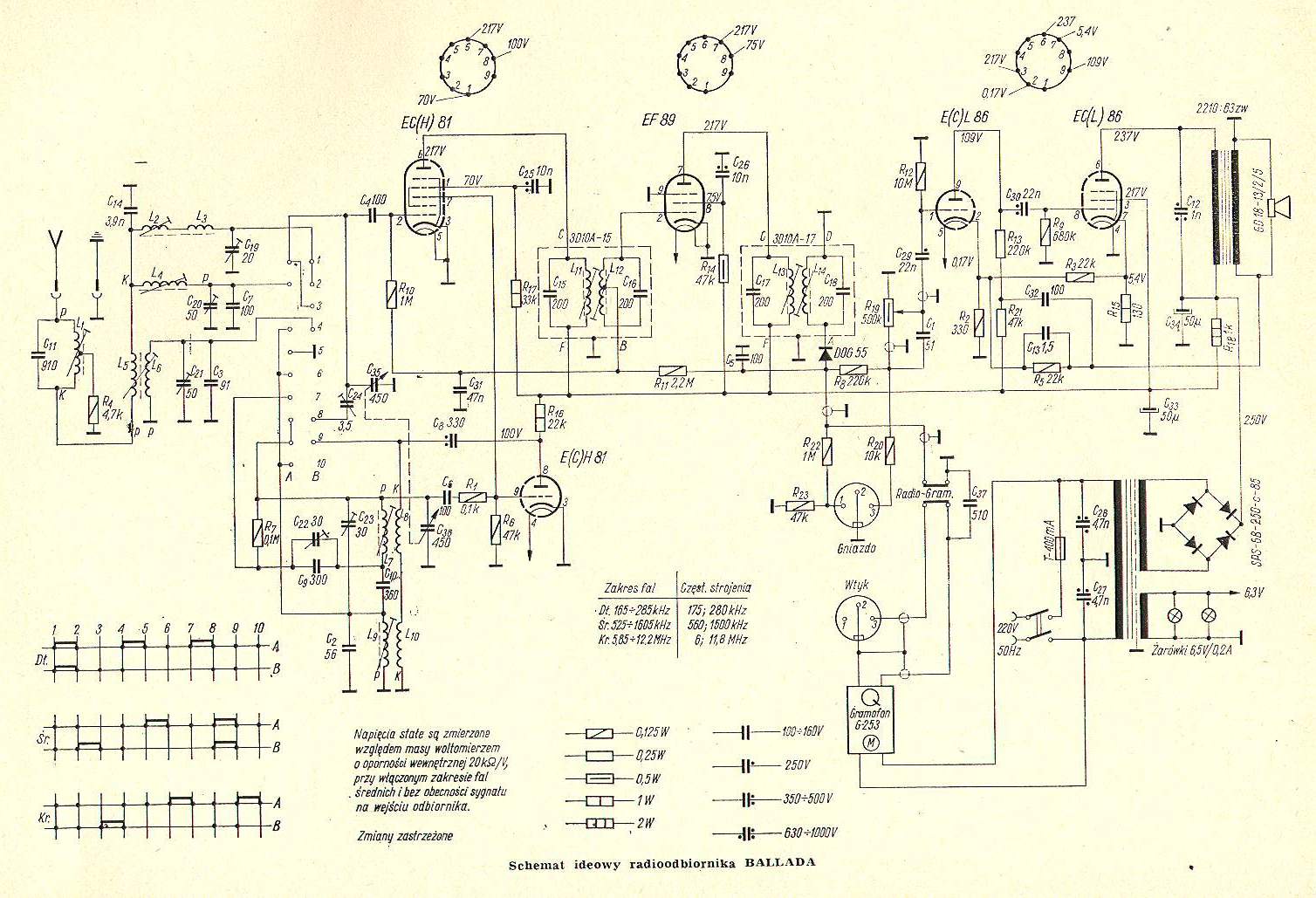

(3) autor nieznany, Ballada 24504

(4) autor nieznany, Ballada 24504
