Karta katalogowa nr 522
liczba wyświetleń: 5932
Producent: Eltra
Model: Iwona MOT-691
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1971
Zasilanie: bateryjne
Wymiary: 230x152x68
Elementy aktywne: tranzystory
AC180/181, tranzystory 7
Opis:

Odbiornik przenośny z zasilaniem bateryjnym. Fakt przenośności podkreśla składany uchwyt. Wszystkie elementy regulacyjne oraz skala na górnej ściance, wykonanej z czarnego plexi. Po lewej pokrętła siły głosu i barwy tonu, po prawej precyzer (służy do dokładnego dostrojenia stacji na falach krótkich) i pokrętło strojenia. Osie potencjometrów i regulatorów o średnicy 4 mm. Pośrodku klawisze przełącznika zakresów typu Isostat. Jeden z przycisków służy jako wyłącznik zasilania. Do odbioru UKF służy wysuwana antena teleskopowa. Duży głośnik pod frontową ścianką z pionowymi, srebrnymi szczebelkami. Na lewej ściance gniazda zewnętrznego zasilacza sieciowego i słuchawkowe. Pod spodem wnęka na dwie baterie płaskie 4,5 V.

Wszystkie elementy aktywne to tranzystory germanowe. Wzmacniacz końcowy zrealizowany na parze komplementarnej AC180/AC181, z głośnikiem podłączonym przez kondensator elektrolityczny. We wzmacniaczu tranzystory TG5 i TG50, W torze w.cz. trzy tranzystory AF428.

Podobny do produkowanej w tym czasie Marioli z zakresami fal D-S-U (tutaj trzecim zakresem są krótkie).

Inne materiały:

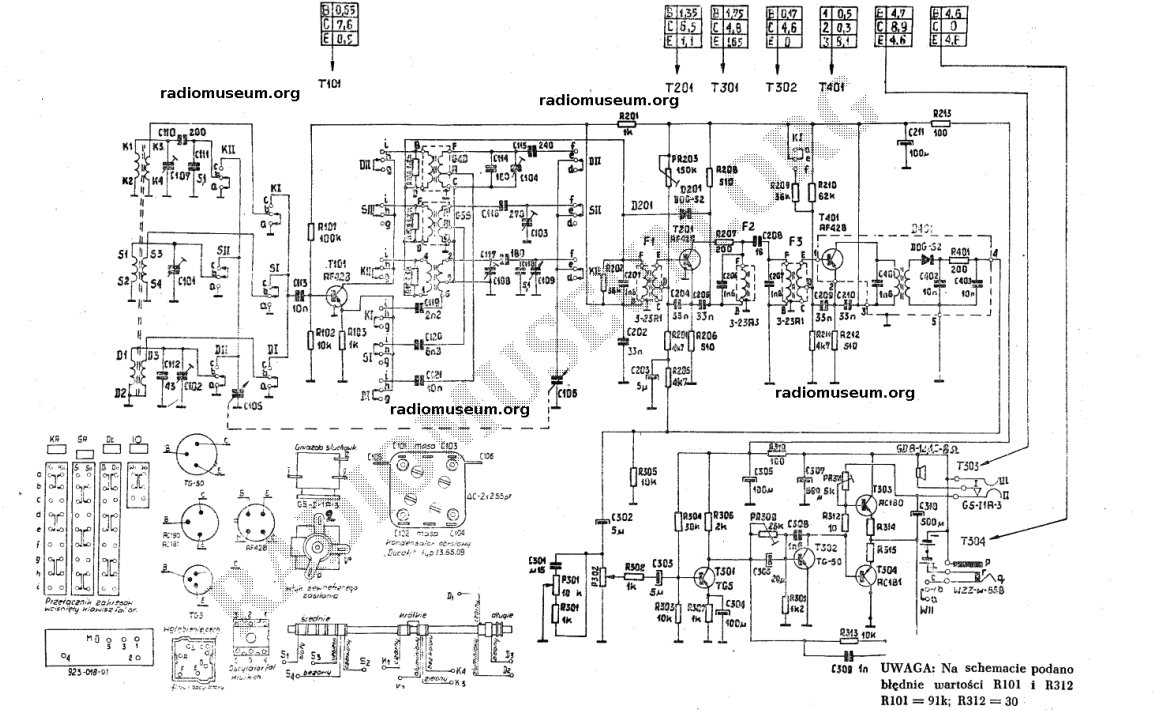

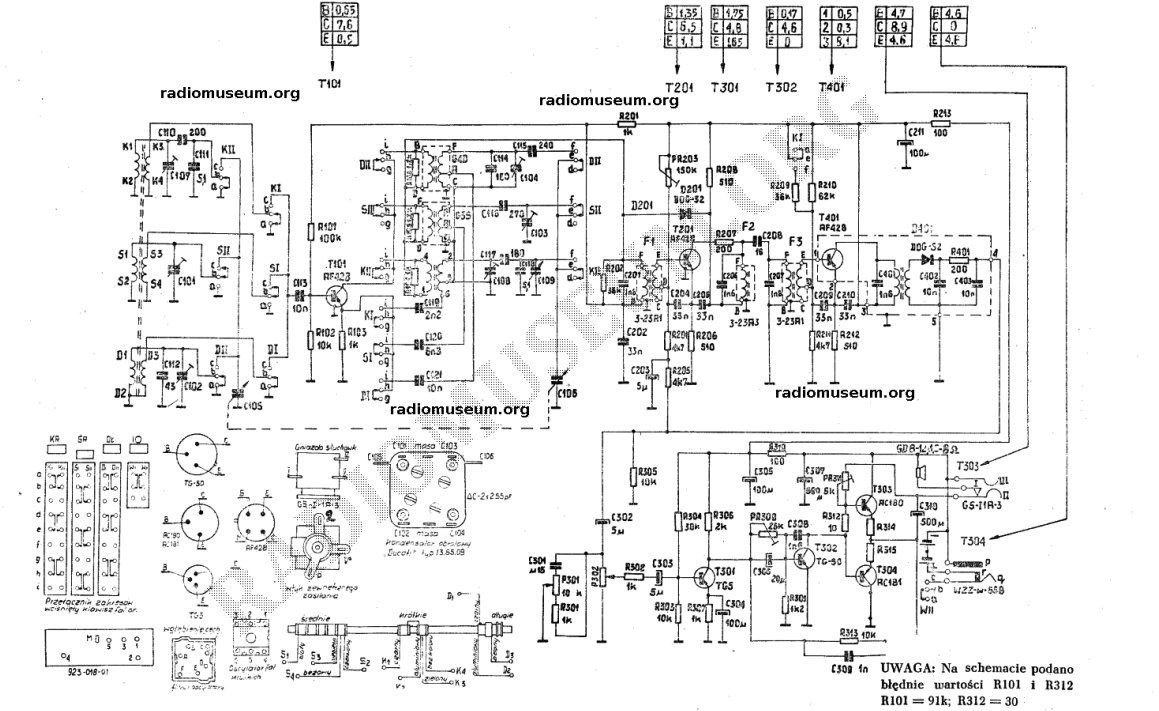

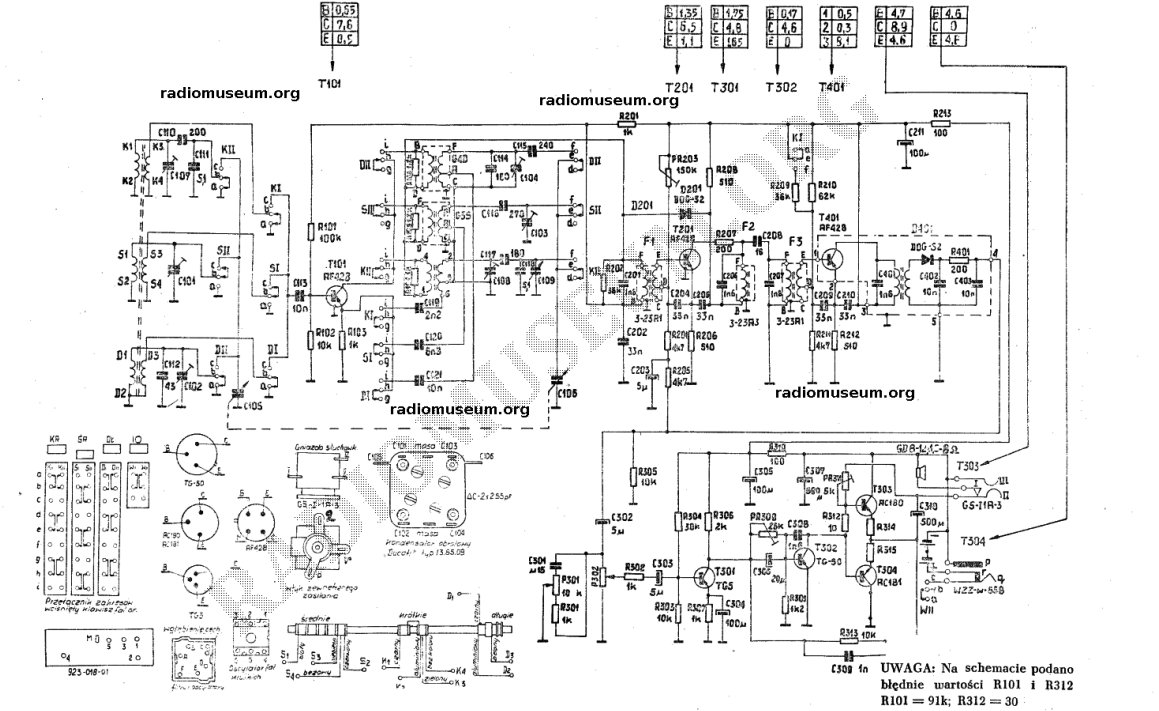

Schemat

(1) 2022-07-07, Wojciech Pysz, Iwona MOT-691

(2) 2003-05-04, Wojciech Pysz, Iwona MOT-691

(3) 2003-05-04, Wojciech Pysz, Iwona MOT-691

(4) 2022-07-07, Wojciech Pysz, Iwona MOT-691

(5) 2022-07-05, Wojciech Pysz, Iwona MOT-691

(6) 2022-07-05, Wojciech Pysz, Iwona MOT-691

(7) 2022-06-30, Wojciech Pysz, Iwona MOT-691
