Karta katalogowa nr 465
liczba wyświetleń: 12950
Producent: Diora
Model: Jubilat stereo DST-401
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny stereofoniczny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1974
Zasilanie: sieć, zmienny
Wymiary: 515x145x160, ok. 6 kG
Elementy aktywne: tranzystory + ukł. scalone
UL1402Lx2, tranzystory 11
Opis:

W 1971 r. pojawił się "Jubilat"a trzy lata później stereofoniczny brat-bliźniak. Na płycie czołowej oprócz napisu "stereo" pojawiło się pokrętło balansu (nad strojeniem). Wewnątrz rzuca się w oczy dodatkowa płytka drukowana dekodera stereo i dwa gniazda do podłączenia zewnętrznych głośników. Wzmacniacz mocy m.cz. na układach scalonych UL1402 zastąpił tranzystory AC z pierwszego Jubilata. Jak widać na załączonych obrazkach, w skład kompletu wchodziła mała kolumienka głośnikowa OGO-3/4-1.

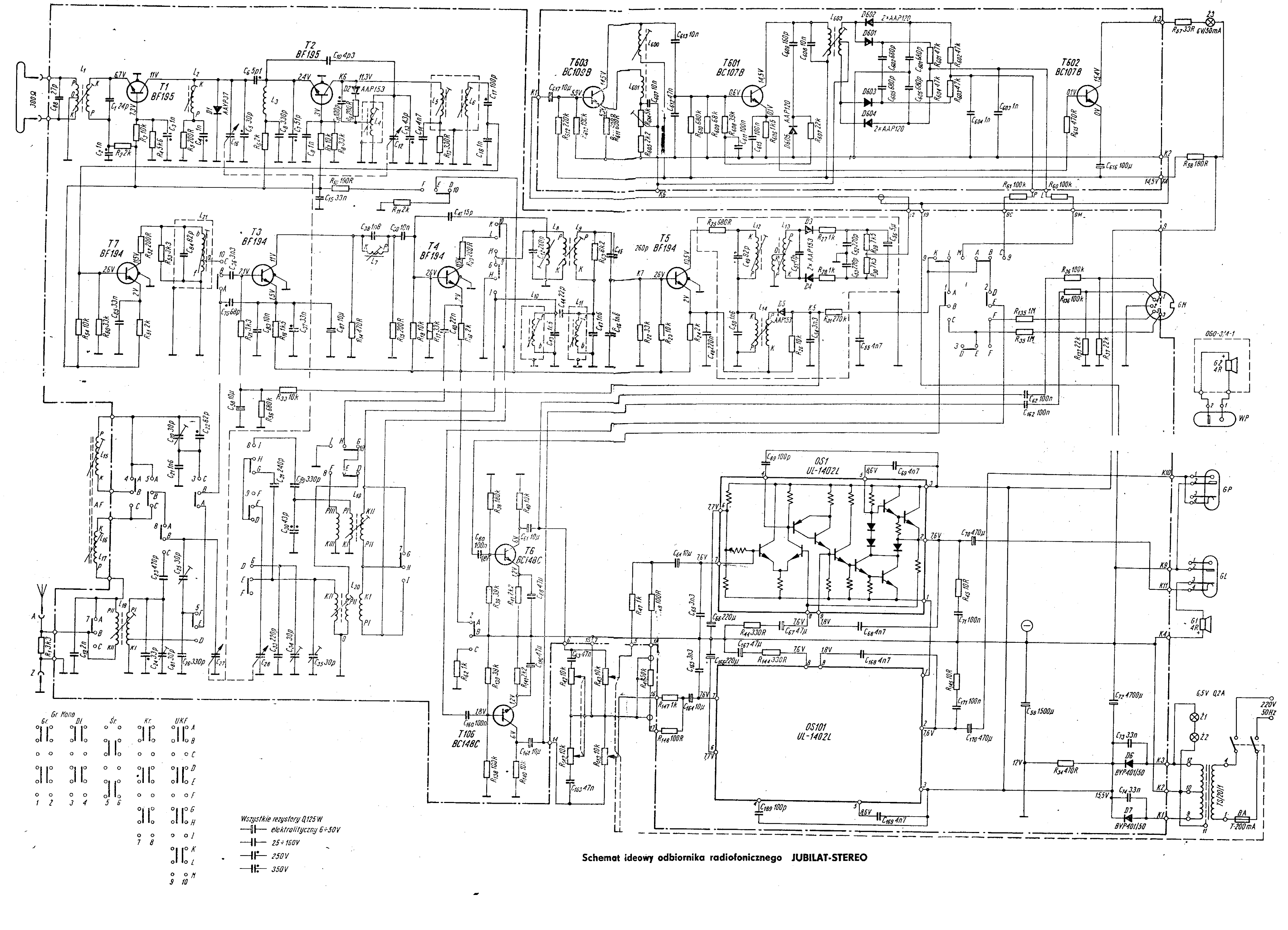

Opis i schemat w RA-9/76.

Inne materiały:

(1) 2022-07-12, Wojciech Pysz, Jubilat stereo DST-401

(2) 2022-07-12, Wojciech Pysz, Jubilat stereo DST-401

(3) 2022-07-12, Wojciech Pysz, Jubilat stereo DST-401

(4) 2022-07-12, Wojciech Pysz, Dwa wzmacniacze mocy

(5) 2005-03-20, Wojciech Pysz, Jubilat stereo DST-401
