Karta katalogowa nr 46
liczba wyświetleń: 6537
Producent: Diora
Model: Aga RSZ-F-8W
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1948
Zasilanie: sieć, zmienny
Wymiary: 482x340x270
Elementy aktywne: lampy
3xECH21,2xEBL21,AZ4,EM4
Opis:
Wersja radiowęzłowa odbiornika. Ma dwa transformatory głośnikowe. Wyjście z tyłu odbiornika służy do podłączenia dodatkowych głośników radiowęzłowych. Wzmacniacz mocy w układzie przeciwsobnym na dwóch EBL21 dawał moc wyjściową 8 W. Jedna lampa ECH21 służyła za wzmacniacz napięciowy m.cz. (H) oraz odwracacz fazy (C). Układ odbiorczy klasyczny na dwóch ECH21. Trioda z drugiej ECH niewykorzystana, elektrody zwarte do masy. Diody z jednej EBL wykorzystane tradycyjnie - jako detektor oraz ARW a z drugiej zwarte do masy.
Jeśli ktoś ma taki model lub jego fotografie, proszony jest o podzielenie się z bliźnimi.
Inne materiały:

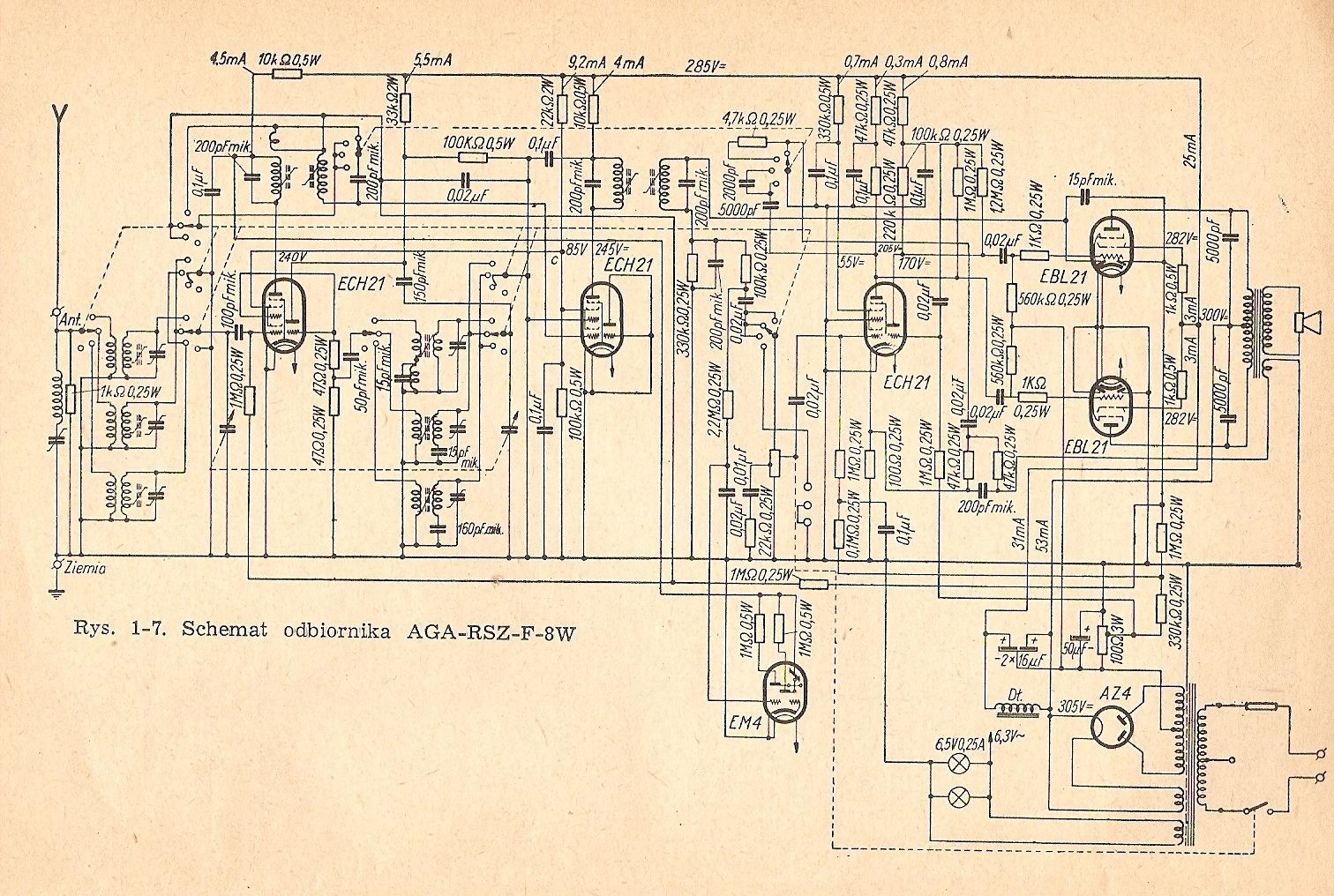

Schemat
