Karta katalogowa nr 355
liczba wyświetleń: 8879
Producent: Eltra
Model: Ara
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1965
Zasilanie: bateryjne
Elementy aktywne: tranzystory
TG50x2, tranzystory 7
Opis:

Rozwinięcie konstrukcji produkowanego przez "Omig" odbiornika Tramp. Na długich tylko 227 kHz. Wzmacniacz końcowy na dwóch TG-50 bez transformatora. Zasilanie z dwóch ogniw R6. Schemat RA-2/67. Schemat ten zawiera dwa błędy: a) I filtr p.cz. narysowany jest błędnie- zawiera o jedną cewkę więcej niż w rzeczywistości; b) jeden z tranzystorów w stopniu końcowym ma zamienione wyprowadzenia kolektora i emitera.

Inne materiały:

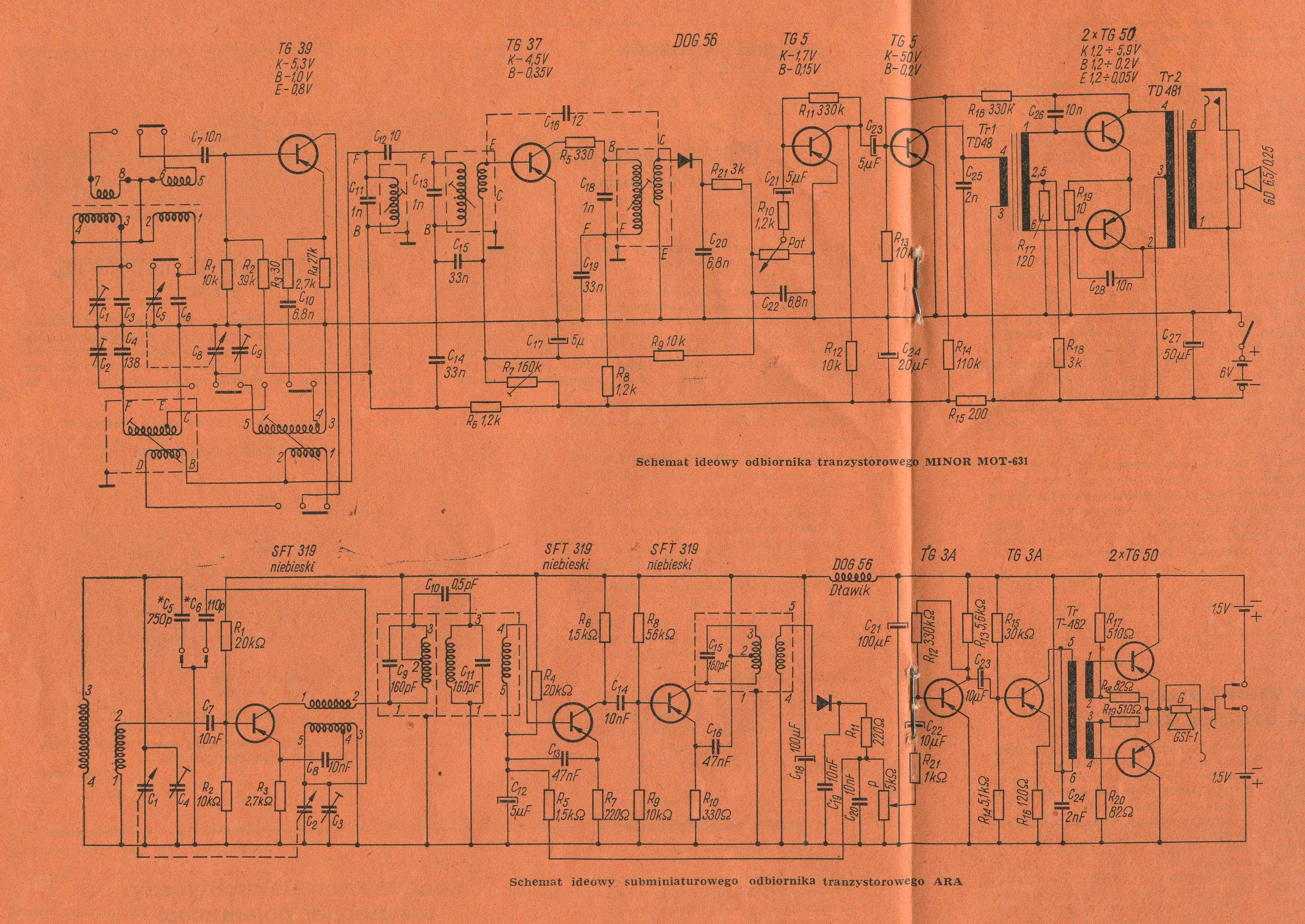

Schemat

(2) Allegro - koncert60, Ara

(3) Allegro - koncert60, Ara

(4) Allegro - koncert60, Ara

(5) 2024-06-02, Aleksander Zawada, Płytka drukowana

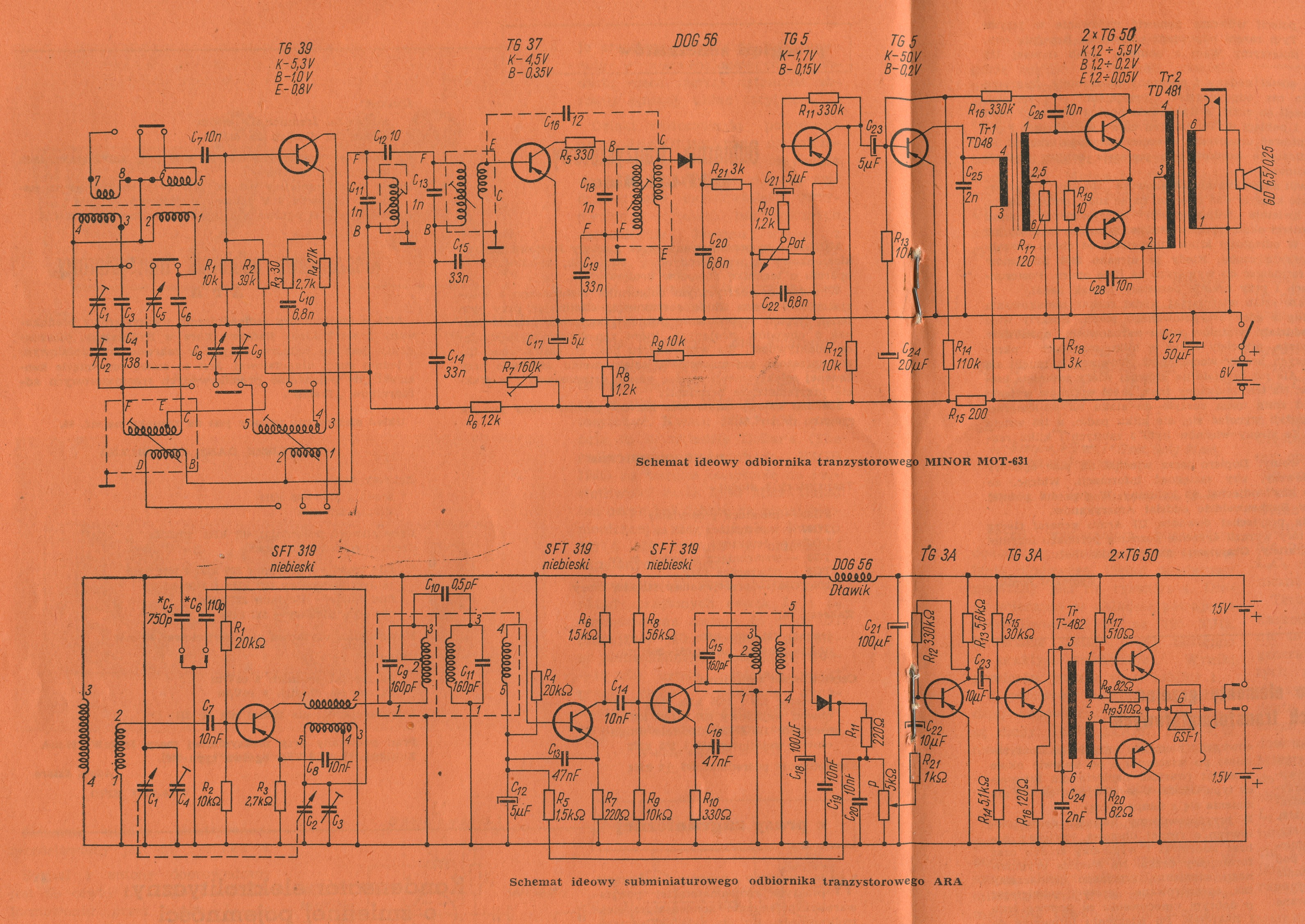

(6) 2024-06-03, Aleksander Zawada, Schemat ideowy
