Karta katalogowa nr 35
liczba wyświetleń: 14743
Producent: Diora
Model: Nokturn 6174
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S1,S2,K
Kraj: Polska
Rok produkcji: 1957-61
Zasilanie: sieć, uniwersalny
Wymiary: 420x302x195, 6.7 kg
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

Uniwersalny odbiornik 4-zakresowy (w tym 2 podzakresy fal średnich). Jest to modyfikacja Promyka. Główne różnice w porównaniu z Promykiem to:

  • Klawiszowy przełącznik zakresów zamiast obrotowego. Bardzo mały przełącznik napięć zasilania.
  • Nowy typ filtrów p.cz. w których cewki umieszczone są współosiowo z kubkiem ekranującym i strojone od dołu i od góry.
  • W miejscu, gdzie dawniej był przełącznik zakresów, tutaj znalazła się podstawka pierwszej lampy UCH21.
  • Obudowa ma nieco większe wymiary, niż Promyk a chassis jest przykręcane czterema śrubami do podstawy obudowy.
  • Skala obejmuje całą szerokość ścianki czołowej, osie potencjometru i strojenia wyprowadzone są na zewnątrz przez otwory w skali (dawniej - przez otwory w obudowie), co umożliwia wyjęcie chassis bez odkręcania gałek.
  • Osie pokręteł są okrągłe, bez dodatkowego frezowania. W żadnym pokrętle nie ma przełącznika obrotowego, który wymagał stabilnego osadzenia gałki na osi. Gałki sa po obu stronach pojedyncze, nie ma już większej i mniejszej.

Identyczny układ elektryczny i konstrukcja występują w Sonatinie, w której zastosowano drewnianą obudowę. Cena po ukazaniu się - 1050 zł, w 1961 r. - 660zł. Nokturn i Sonatina to jedyne odbiorniki uniwersalne na lampach serii Uxx21 z klawiszowym. przełącznikiem zakresów.

Łączna liczba wyprodukowanych Nokturnów w czasie 5 lat wyniosła 101 tys. szt.

Inne materiały:

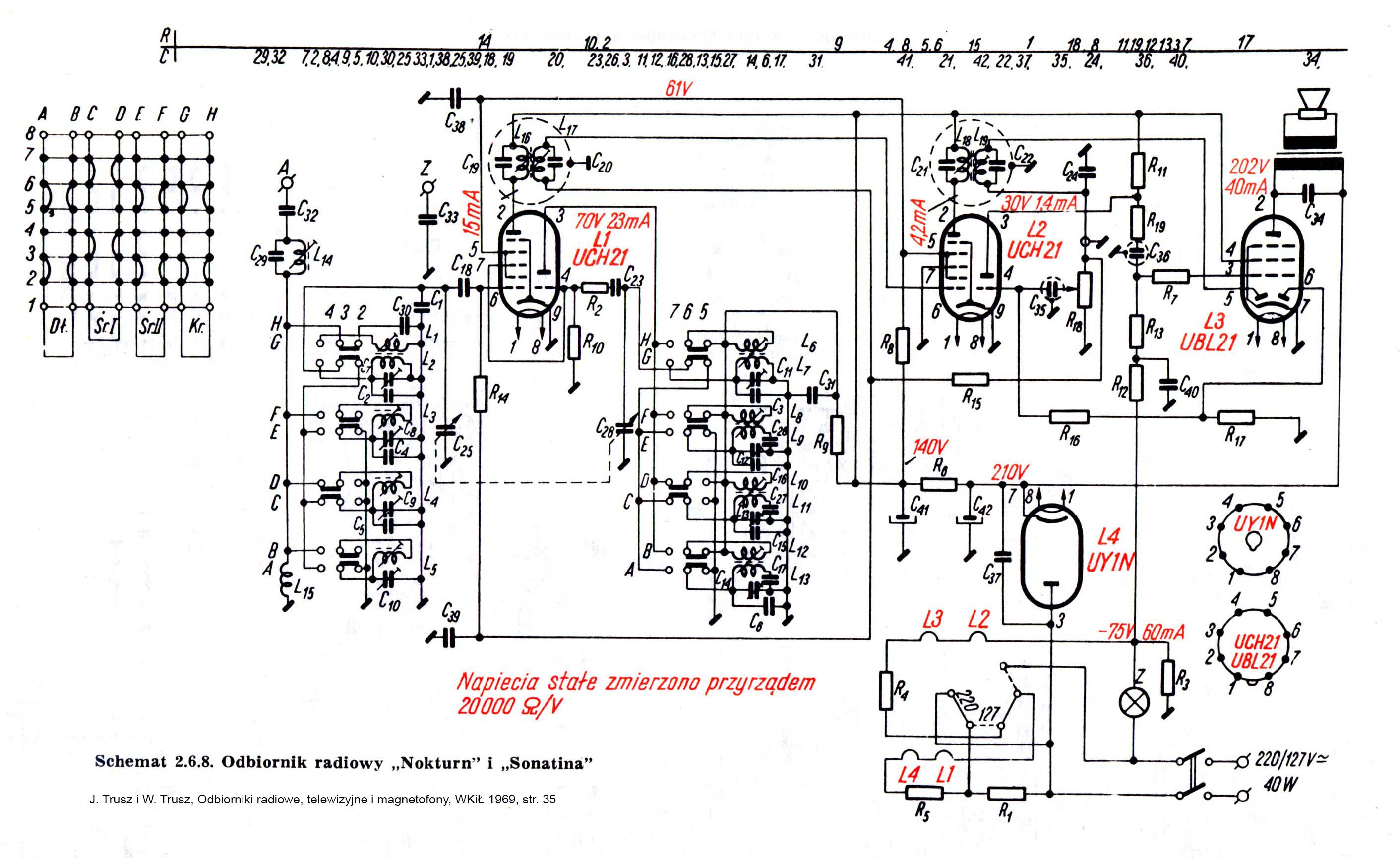

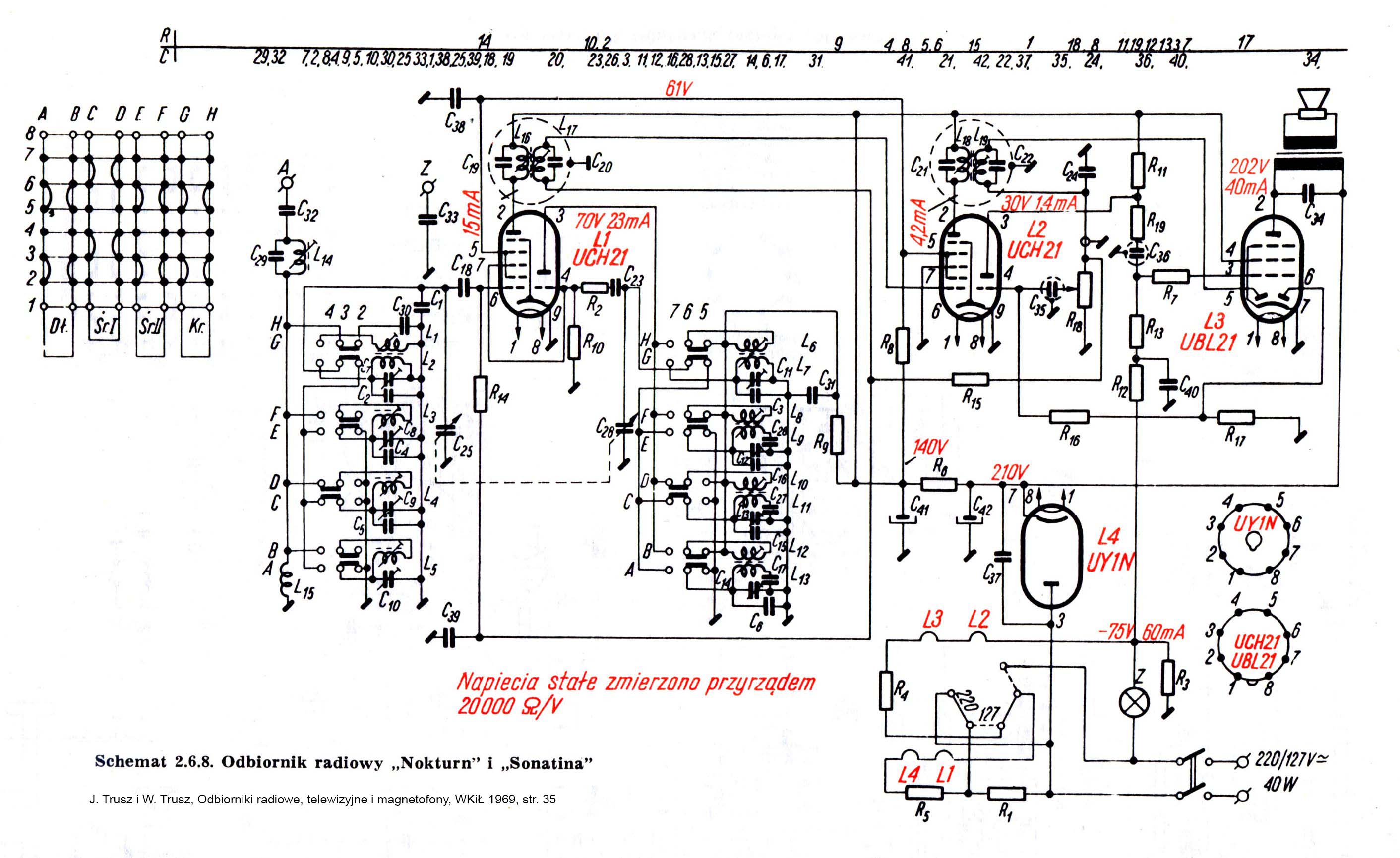

Schemat   Instrukcja

(1) 2024-05-13, Wojciech Pysz, Nokturn 6174

(2) 2022-11-07, Wojciech Pysz, Nokturn 6174

(3) 2024-05-13, Wojciech Pysz, Nokturn 6174

(4) 2024-05-13, Wojciech Pysz, Nokturn 6174

(5) 2024-05-13, Wojciech Pysz, Nokturn 6174

(6) 2009-10, autor nieznany, Nokturn 6174

(7) 2009-10, autor nieznany, Nokturn 6174

(8) 2009-10, autor nieznany, Nokturn 6174
