Karta katalogowa nr 332
liczba wyświetleń: 13686
Producent: Diora
Model: Sarabanda
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1966-71
Zasilanie: sieć, zmienny
Wymiary: 420x150x160, ok. 4,9 kG
Elementy aktywne: lampy
ECC85,ECH81,EBF89,ECL82,SPS6B
Opis:

Początkowo w Sarabandzie stosowano lampę głośnikową ECL82, późniejsza wersja miała ELC86.

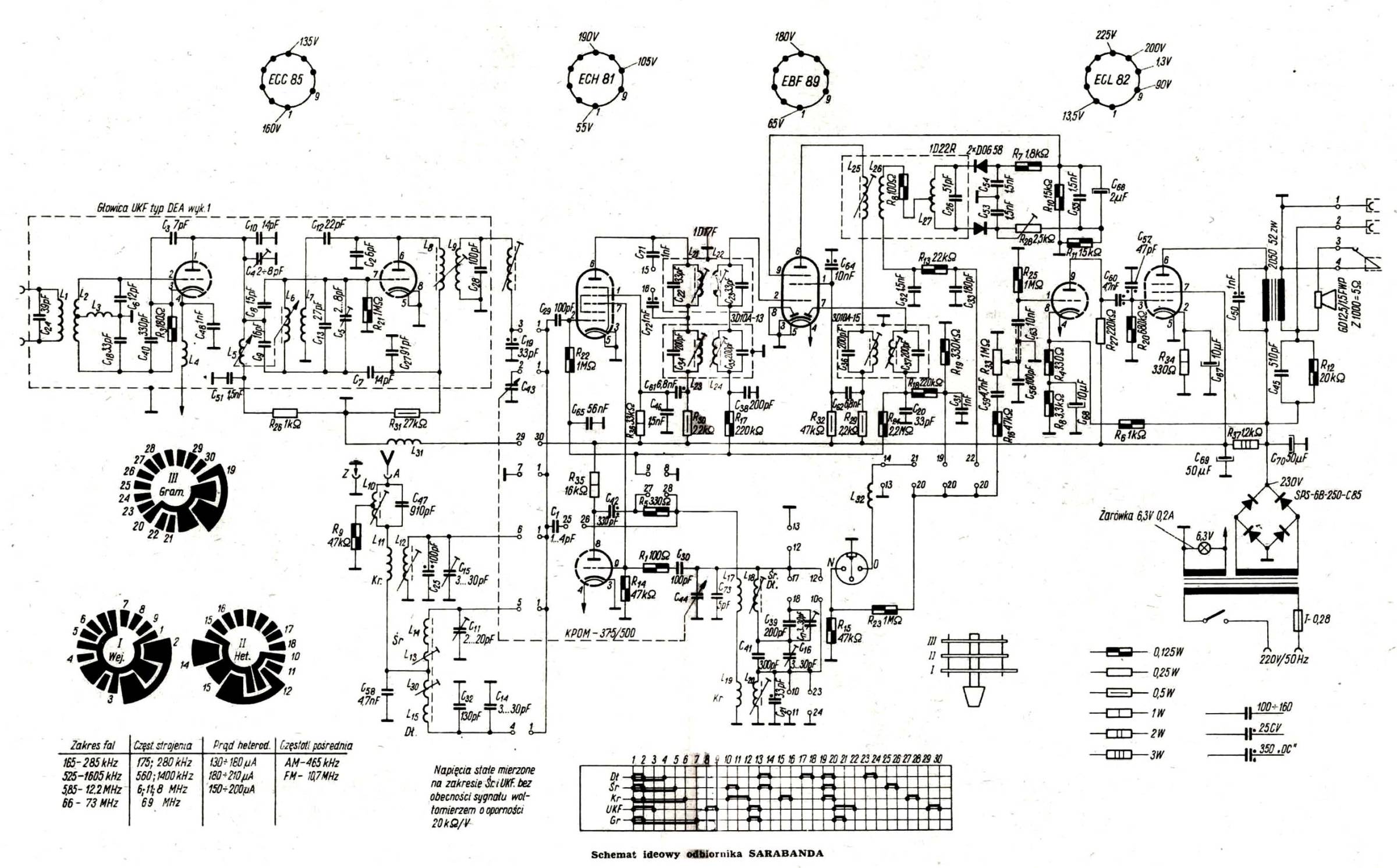

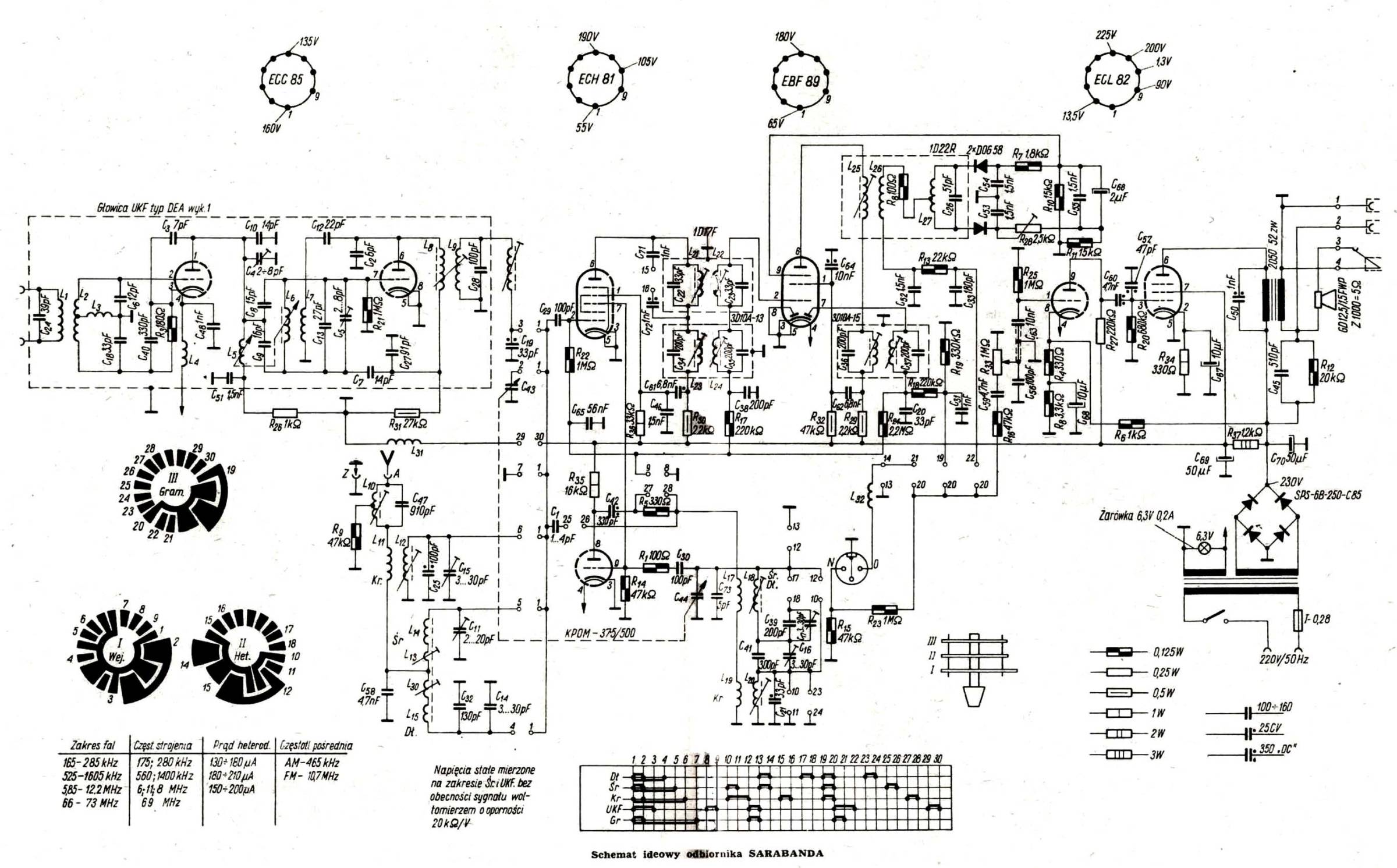

Montaż na druku. Skrzynka bakelitowa (bliźniaczy Kankan jest w drewnianej). Gniazda: gramofon/magnetofon i dodatkowy głośnik. Przełącznik zakresów na płytce drukowanej. Oddzielna antena ferrytowa dla D i S. Ten typ odbiornika słynął z trzeszczącego przełącznika zakresów oraz psującego się potencjometru. Jak poprawić konstrukcję po fabryce, opisywano m.in. w RA-1/72 i 9/72. Schemat w RA-1/67.

Inne materiały:

(1) Marek Habrat, Sarabanda

(2) Marek Habrat, Sarabanda

(3) Marek Habrat, Sarabanda

(4) Marek Habrat, Sarabanda
