Karta katalogowa nr 331
liczba wyświetleń: 14973
Producent: Diora
Model: Kankan
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1966-69
Zasilanie: sieć, zmienny
Wymiary: 420x160x150mm
Elementy aktywne: lampy
ECC85,ECH81,EBF89,ECL86,SPS6B
Opis:

Układ elektryczny jak Sarabanda, wersja z nowocześniejszą lampą głośnikową (ECL86). Montaż na druku. Skrzynka drewniana na wysoki połysk (bliźniacza Sarabanda jest w plastiku). Gniazda: gramofon/magnetofon i dodatkowy głośnik. Przełącznik zakresów na płytce drukowanej. Oddzielna antena ferrytowa dla D i S. Schemat w RA-1/67.

Ten typ odbiornika słynął z trzeszczącego przełącznika zakresów oraz psującego się potencjometru. Jak poprawić konstrukcję po fabryce, opisywano m.in. w RA-1/72 i 9/72. Schemat w RA-1/67.

Inne materiały:

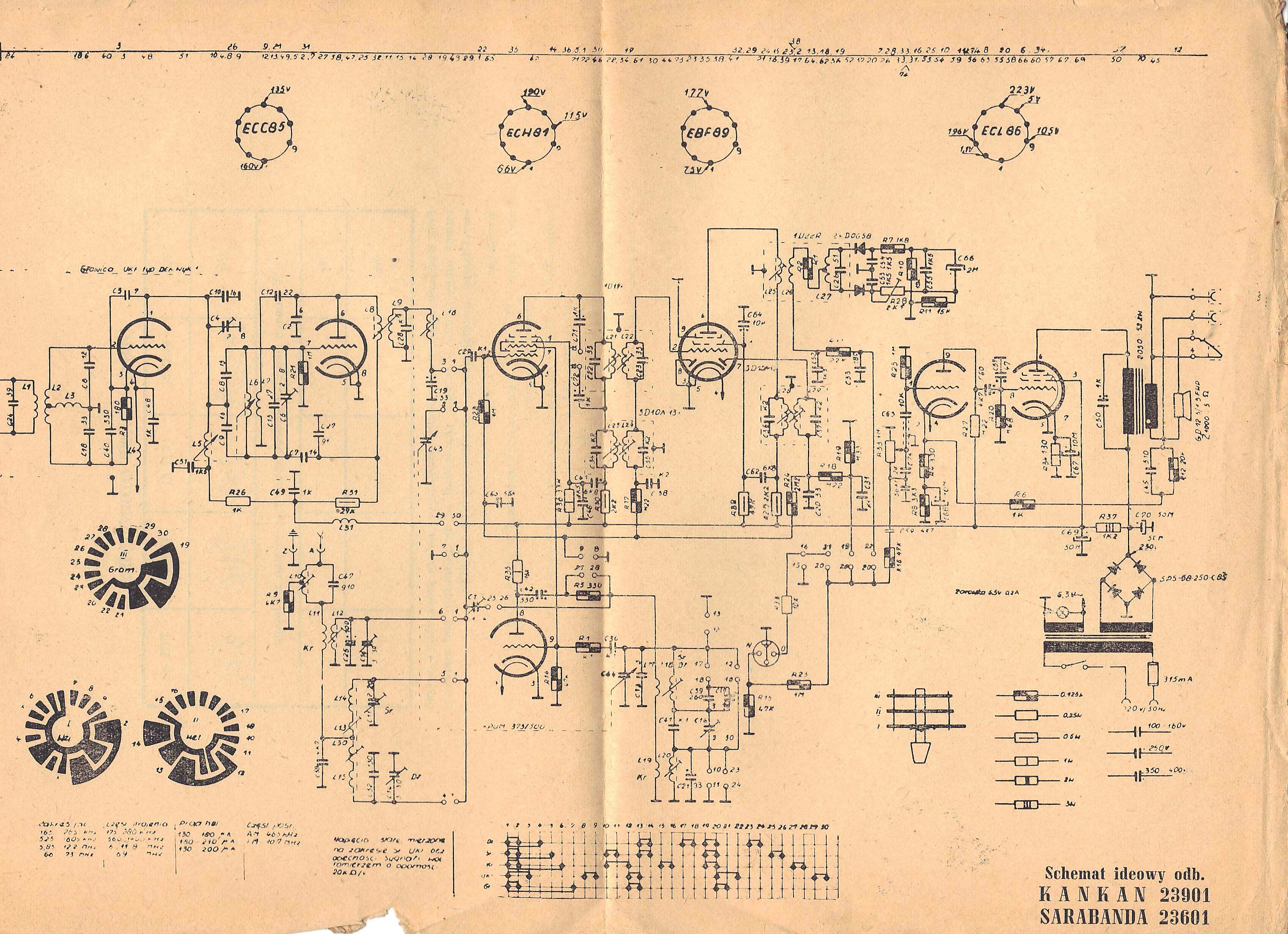

Schemat

(1) 2021-01-05, mit.krakow.pl, Kankan

(2) 2009-02-22, Marek Habrat, Kankan

(3) 2009-02-22, Marek Habrat, Kankan

(4) 2009-02-22, Marek Habrat, Kankan
