Karta katalogowa nr 30
liczba wyświetleń: 14985
Producent: Diora
Model: Serenada 6277
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny z gramofonem
Zakresy: D,S1,S2,K
Kraj: Polska
Rok produkcji: 1959-61
Zasilanie: sieć, zmienny
Wymiary: 600x384x354, 14 kg
Elementy aktywne: lampy
2xECH21,EBL21,AZ1,EM4
Opis:

Odbiornik z wbudowanym gramofonem GE-56 i układem elektryczny jak Kaprys.  Serenada II 6299 i opisywana tu Serenada I 6277 różniły się tylko zakresami fal. Model 6277 miał podzielony na dwa podzakresy fale średnie a 6299 - fale krótkie.

Dostrojenie obwodów - trymerki aluminiowe na przełączniku. Kondensatory stałe: Telpod, - szkło + smoła. Kondensatory w obw. w.cz. - mikowe. Oporniki - Telpod, kątowe. Filtry p.cz. w kubkach, strojone od dołu i od góry, 5-końcówkowe. Kondensator zmienny typu Pionier. Potencjometr podwójny z wyłącznikiem. Montaż przestrzenny na nóżkach lamp, końcówkach filtrów i trzech krótkich łączówkach, umocowanych pionowo do chassis. Jeden głośnik z przodu. Transformator głośnikowy mocowany do przedniej ścianki obok głośnika.

Ramka mosiądzowana wokół przedniej ścianki, klawiszy przełącznika zakresów i wskaźnika dostrojenia. Gałki czarne, bakelitowe z plastikowym, stożkowym środkiem (w Promyku i pochodnych trochę inny profil i mosiężny środek). Gałki zewnętrzne śr. 6 cm.

Cena w roku 1961 - 2100 zł.

Inne materiały:

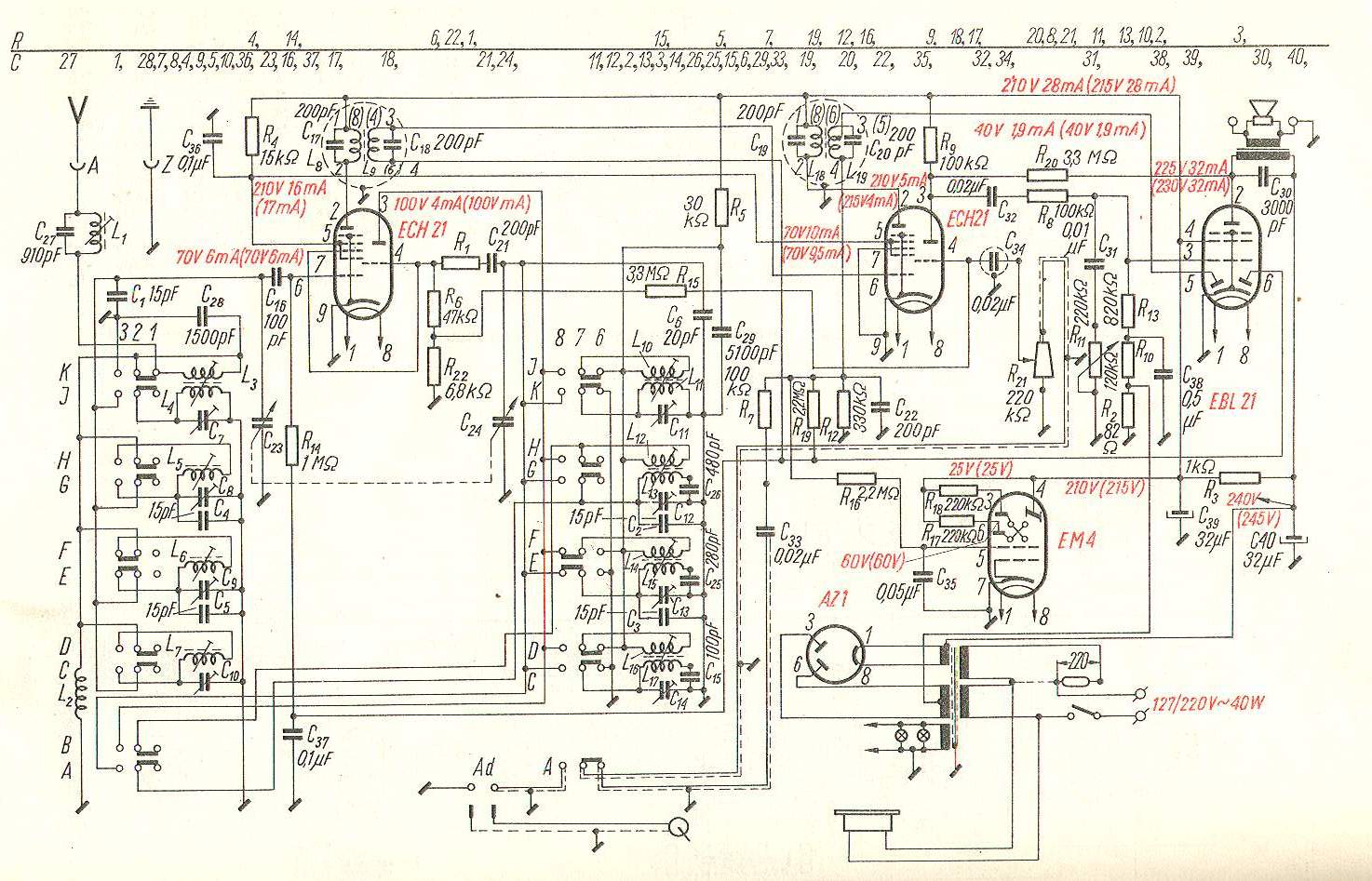

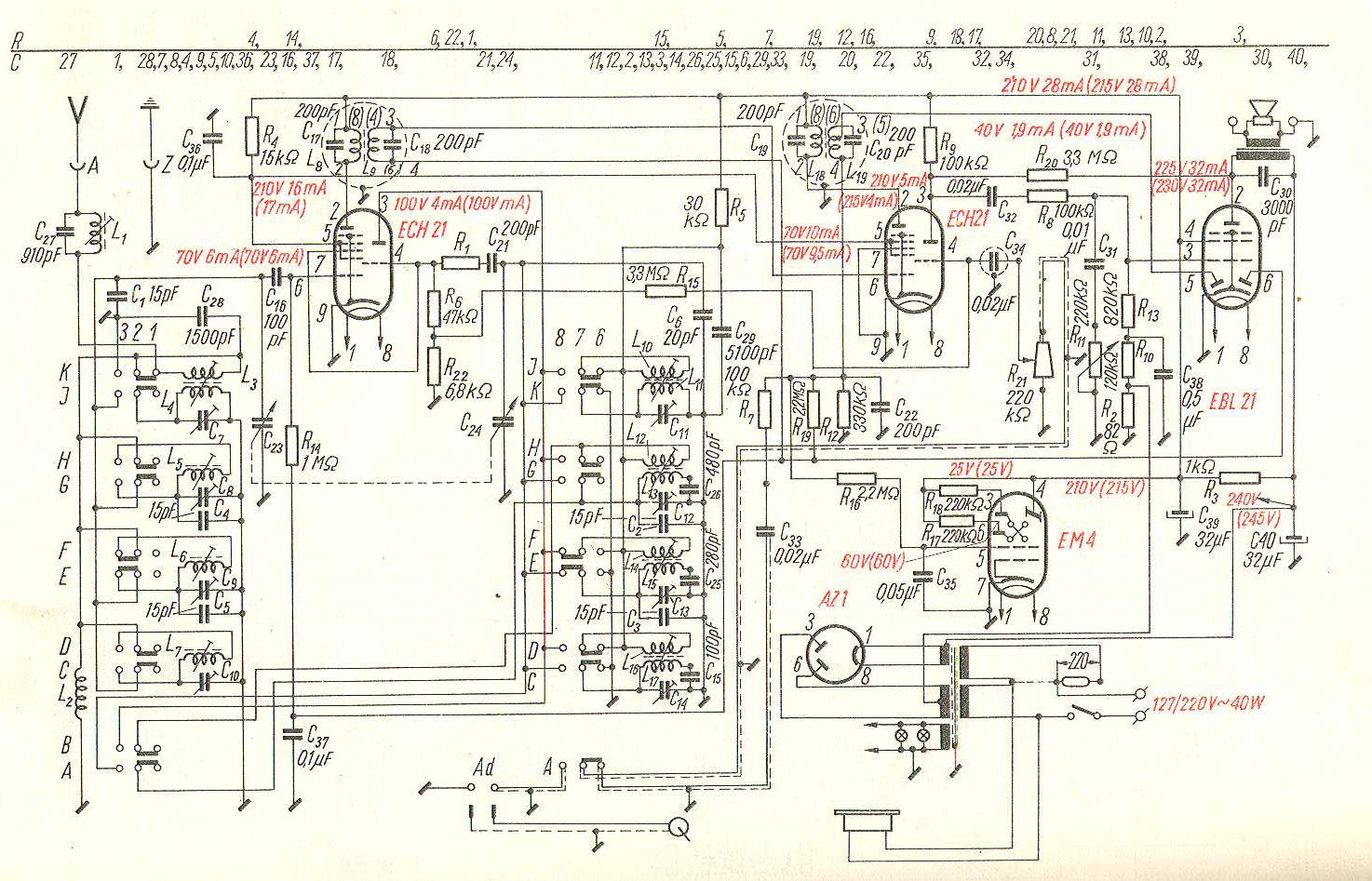

Schemat   Instrukcja

(1) autor nieznany, Serenada 6277

(3) autor nieznany, Serenada 6277

(4) autor nieznany, Serenada 6277

(5) autor nieznany, Serenada 6277

(6) autor nieznany, Serenada 6277
