Karta katalogowa nr 268
liczba wyświetleń: 19958
Producent: Fonica
Model: WG-400 Mister Hit 71
Rodzaj sprzętu: Gramofon
Klasyfikacja: przenośny ze wzmacniaczem
Kraj: Polska
Rok produkcji: 1971
Zasilanie: sieć, zmienny
Wymiary: 353x253x110, ok. 2,7 kG
Elementy aktywne: tranzystory
AC178/179,BC109,BC178
Opis:
Monofoniczny gramofon przenośny ze wzmacniaczem, produkowany na licencji f-my Telefunken. Głośnik wbudowany w pokrywę. Na płycie górnej przełącznik prękości obrotowej (45 i 33 1/3), oraz potencjometry regulacji siły głosu i barwy tonu. Wkładka krystaliczna UF-50. Wzmacniacz m.cz o mocy 0,35W na czterech tranzystorach.
Dzięki zastosowaniu stereofonicznej wkładki oraz stereofonicznego gniazda wyjściowego DIN, gramofon może pracować w trzech trybach: mono z własnym wzmacniaczem i głośnikiem, stereo z własnym wzmacniaczem i głośnikiem oraz zewnętrznym wzmacniaczem i jednym dodatkowym głośnikiem (tryb "przystawkowy"), a także stereo z zewnętrznym wzmacniaczem stereofonicznym i dwoma zestawami głośnikowymi. Przy pracy mono z własnym głośnikiem, stosuje się wtyk zwierający oba kanały stereofoniczne.
Mister Hit produkowany był w dwóch różnych wersjach kolorystycznych - jasnej pomarańczowej i ciemnej bordowej, wytępowały także dwie wersje pokrywy - przeźroczysta i przyciemniana.

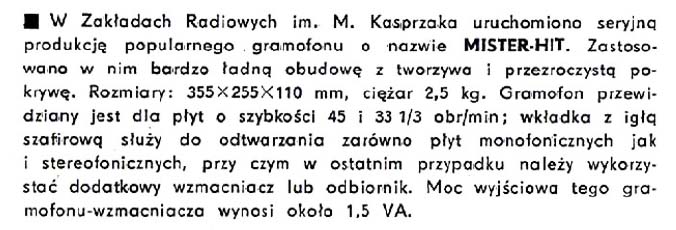

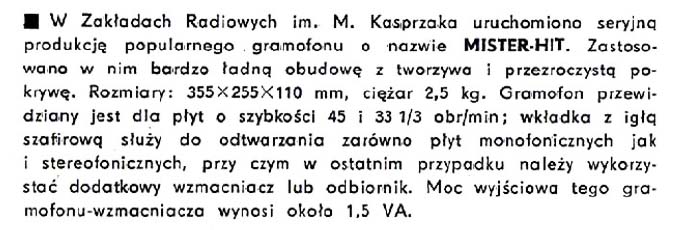

RA-3/72 podaje w notatce na str. 61, że Mister-Hit produkowany jest przez ZRK a WG-40 produkuje FONICA. Ale już w RA-6/72/s.152. przy publikacji schematu podanego prawidłowego producenta.
Inne materiały:

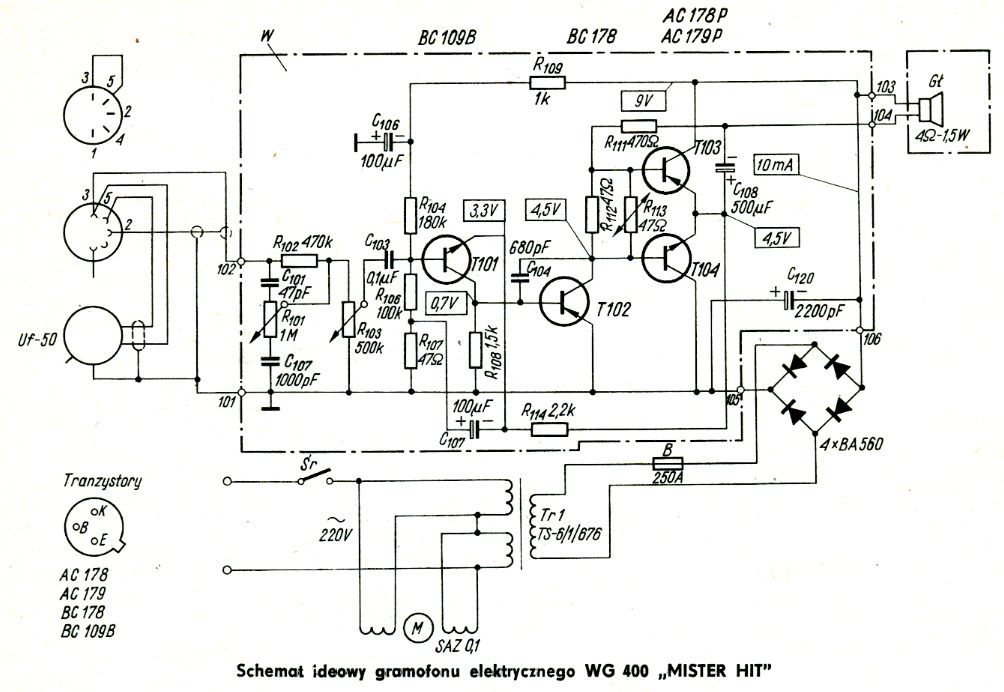

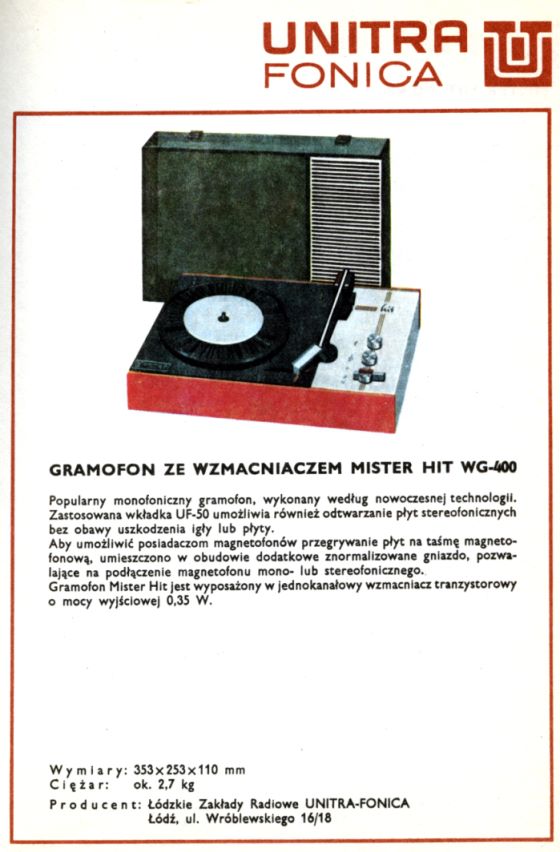

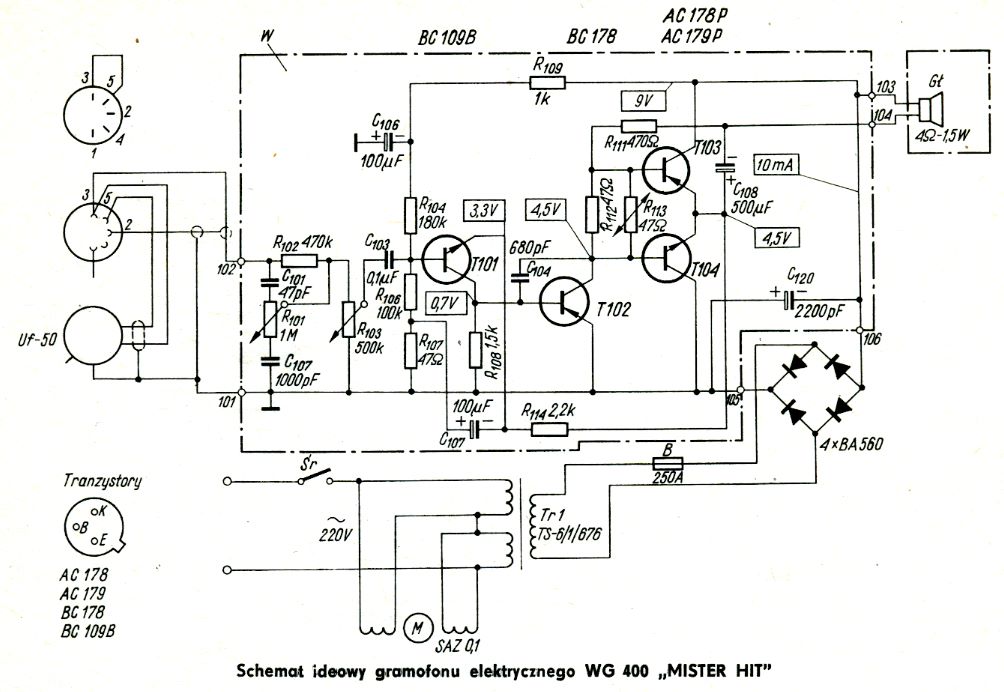

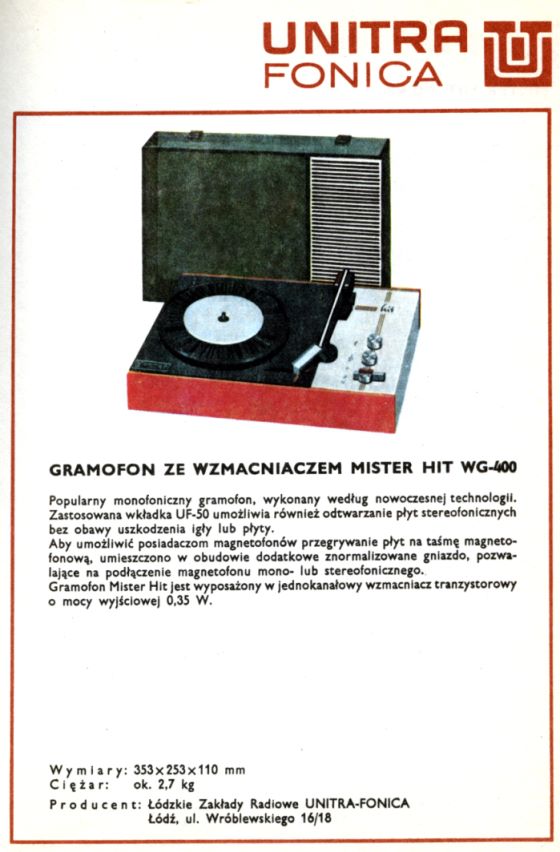

Ulotka   Schemat

(1) 2005-05-17, Wojciech Pysz, Mister Hit

(2) 2005-05-17, Wojciech Pysz, Mister Hit

(3) 2012-11-13, Wojciech Pysz, Mister Hit

(4) 2012-11-13, Wojciech Pysz, Mister Hit

(5) 2005-05-17, Wojciech Pysz, Mister Hit
