Karta katalogowa nr 1739
liczba wyświetleń: 6102
Producent: Lubartów
Model: M 512 SD SCHERZO
Rodzaj sprzętu: Magnetofon
Klasyfikacja: kasetowy stacjonarny
Kraj: Polska
Rok produkcji: 198x
Zasilanie: sieć, zmienny
Wymiary: 440 X 360 X 160
Elementy aktywne: tranzystory + ukł. scalone
Opis:
Ogólna charakterystyka magnetofonu.
M 512 SD jest sieciowym magnetofonem kasetowym stereo typu deck, przeznaczonym do zapisywania i odczytywania sygnałów fonicznych przy użyciu kaset „COMPACT” z taśmą żelazową lub chromową.

Dobre parametry techniczne oraz wygodną obsługę zapewniają między innymi:
- układ redukcji szumów Dolby NR i DNL
- nowoczesny układ automatycznej regulacji poziomu zapisu oraz oprócz tego możliwość ręcznej regulacji poziomu zapisu
- automatyczne przystosowanie magnetofonu do pracy z taśmą chromową lub żelazową
- wskaźnik poziomu wysterowania wartości szczytowych działający przy zapisie i odczytywaniu
- wejście mikrofonowe przystosowane do podłączenia jednego mikrofonu stereofonicznego lub dwóch mikrofonów mono*
- wyjście słuchawkowe (dwa gniazda *) przystosowane do słuchawek wyposażonych w dwa typy wtyków („jack” i WM 590)

Dane techniczno-eksploatacyjne:

Prędkość przesuwu taśmy - 4,75 cm/s
Odchylenia prędkości przesuwu taśmy - ±1,5%
Nierównomierność prędkości przesuwu taśmy - ±0,2%
Zakres przenoszenia częstotliwości:
- przy pracy z taśmą żelazową - 40 ÷ 12 500 Hz
- przy pracy z taśmą chromową - 40 ÷ 14 000 Hz

Dynamika przy wykorzystywaniu układów redukcji szumów:
- przy pracy z taśmą żelazową - 55 dB (DNL) i 60 dB ( Dolby NR)
- przy pracy z taśmą chromową - 60 dB (DNL) i 64 dB (Dolby NR)

Dynamika bez wykorzystywania kładów redukcji szumów:
- przy pracy z taśma żelazową - 53 dB
- przy pracy z taśma chromową - 55 dB
Skuteczność kasowania - 70 dB

Wejścia:
- mikrofon - 0,4 ÷ 40 mV, 20kΩ
- magnetofon/gramofon - 0,1 ÷ 10V, 1MΩ
- radio - 0,1 ÷ 10 mV, 20kΩ

Wyjścia:
- liniowe - 0,550V, 4,7 kΩ
- słuchawkowe - 35 mW, 400Ω

Zasilanie - 220V ±10% 50 Hz
Pobór mocy - 20 VA
Wymiary - 440 x 340 x 160
Masa - ok. 6 kg
Producent: Unitra-Lubartów

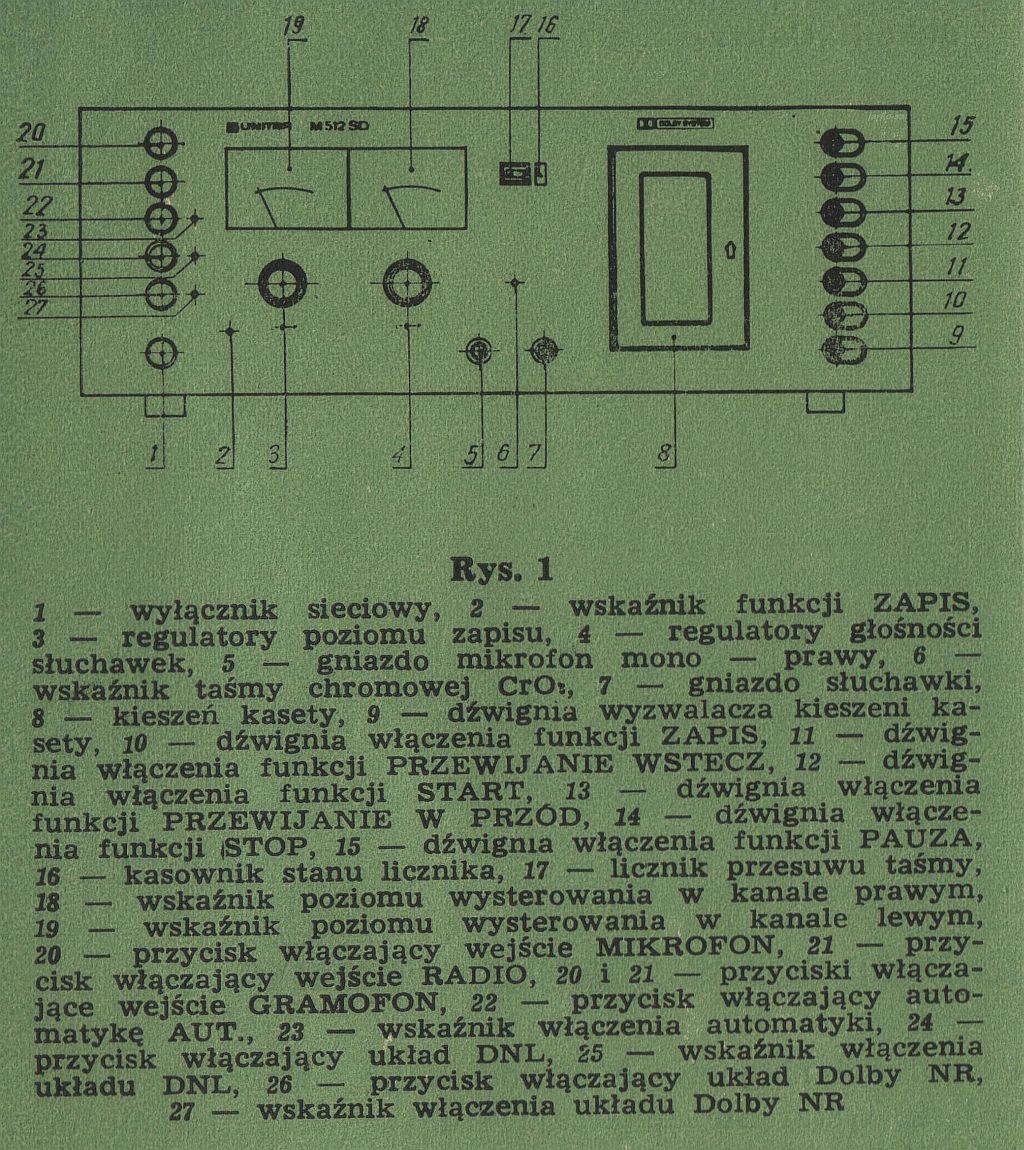

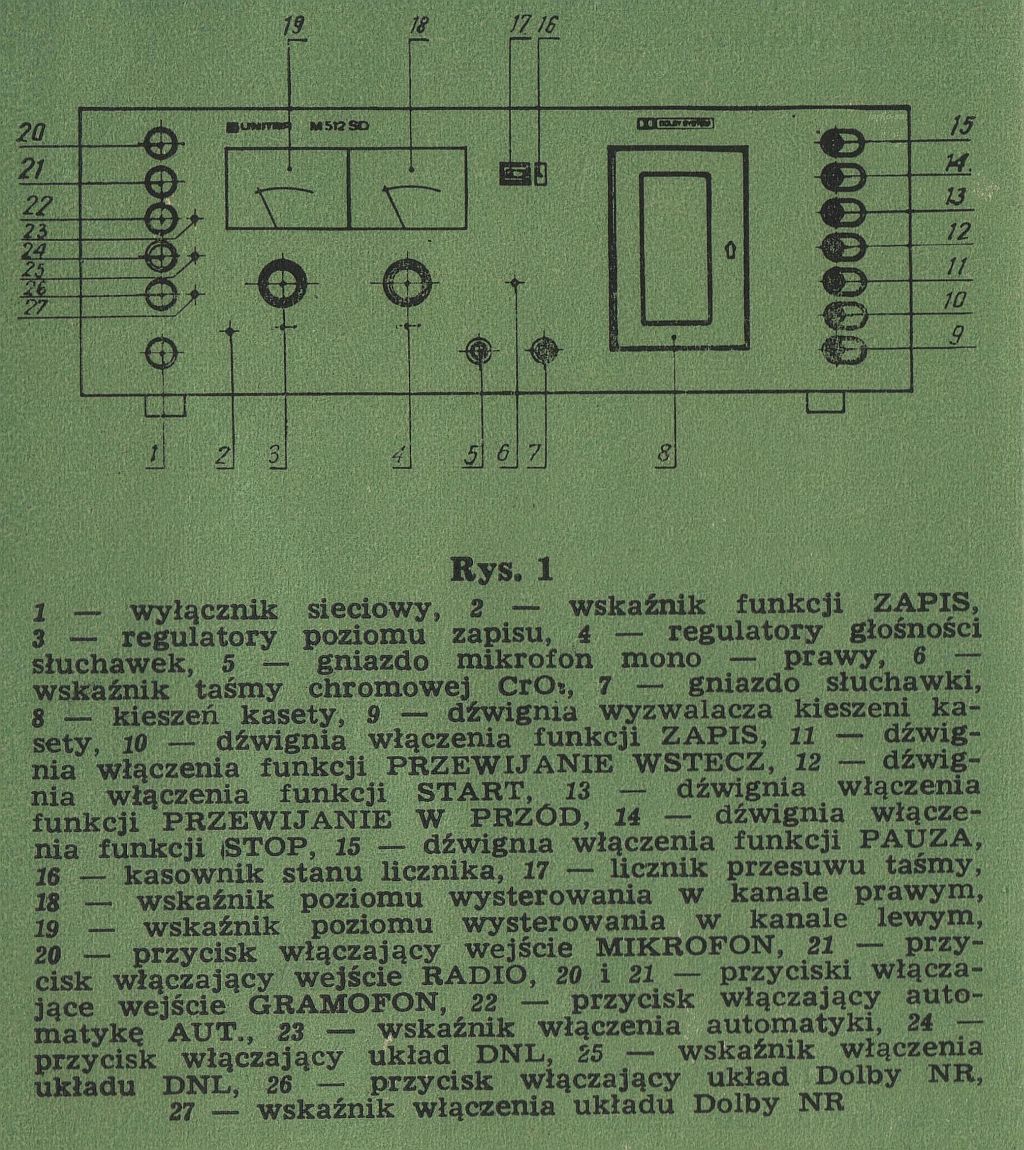

* - z instrukcji wynika że magnetofon M 512 SD powinien mieć wyprowadzone na panelu czołowym dwa gniazda typu „jack” na mikrofon mono (prawy) i na słuchawki w „chassis” są przygotowane miejsca na takie właśnie gniazda ale na panelu nie ma ich wyprowadzonych.

Dalej w instrukcji możemy przeczytać:

Wyposażenie uzupełniające.
- Kasety compact C60, C90, C120 z taśmą żelazową lub chromową (szczególnie zalecane Ferrum-forte, patrz rozdział „Kasety”) np. produkcji ZWCh „Chemitex-Stilon”
- Mikrofon magnetoelektryczny stereo, np. MDU 24/700Ω lub MDU 25, albo mono, np. MDU 27 lub MDU 28 produkcji „Unitra - Tonsil”
- Wzmacniacze akustyczne, np. PA 2801, PA 1801 produkcji „Unitra - Fonica”. WST 101 „Meluzyna”, WST 102 lub WST 104 „Kleopatra” produkcji „Unitra – Diora”, „Radmor 5100” produkcji „Unitra – Radmor”
- Zestawy głośnikowe Hi-Fi np. ZGZ 20/4-H5, ZG-25C, ZG-40C/2 produkcji „Unitra – Tonsil”
- Kabel połączeniowy 235-mono lub WM 345/WM 545 produkcji „Unitra – Eltra”.
Inne materiały:

(1) 2016-03-11, Andrzej Rajchel, M 512 SD "SCHERZO"

(2) 2016-03-11, Andrzej Rajchel, M 512 SD "SCHERZO"

(3) 2016-03-11, Andrzej Rajchel, M 512 SD "SCHERZO"

(4) 2016-03-11, Andrzej Rajchel, M 512 SD "SCHERZO"
