Karta katalogowa nr 1621
liczba wyświetleń: 3305
Producent: ZSRR
Model: Iren RP-301
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: U
Kraj: Rosja
Rok produkcji: 1991
Zasilanie: bateryjne
Wymiary: 115x65x30, 0,17kg
Elementy aktywne: tranzystory + ukł. scalone
KT315B, KT209B, KT339DM,
Opis:

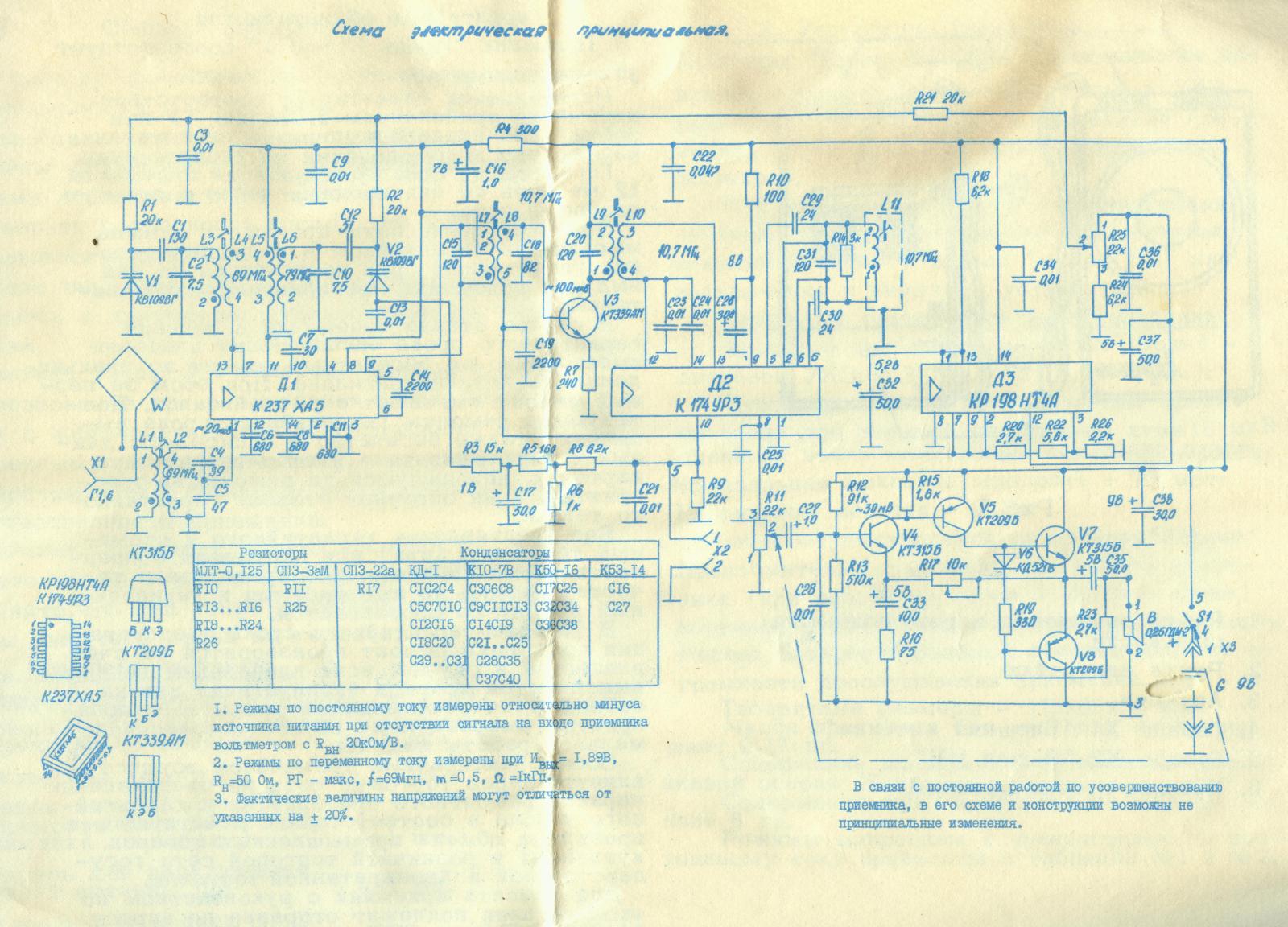

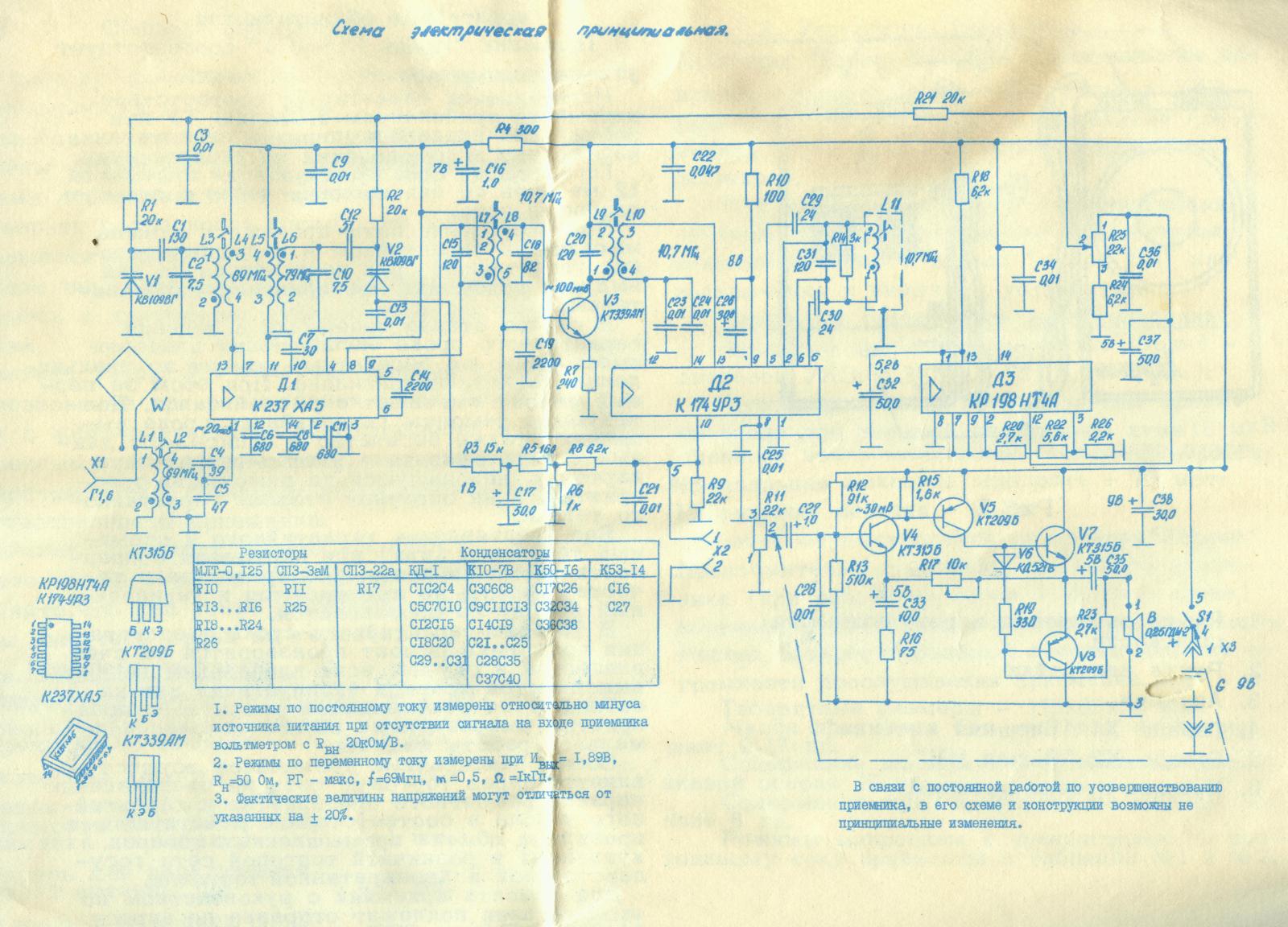

Mały radioodbiornik kieszonkowy odbierający jedynie dolny UKF. Zasilanie z baterii 9V, skala na pokrętle strojenia, głośnik z przodu, sznureczek na dłoń mocowany do obudowy. Odbiornik jest wyposażony w krótką (2,5cm) antenkę wystającą z boku obudowy, którą można wyjąć i zastąpić przewodem o długości 0,9m i przekroju 0,2-0,5mm2, co zaleca instrukcja w przypadku stacji oddalonych o 30-60 km. Radio ma gniazdo uziemienia wyprowadzone przez pokrywkę przedziału baterii oraz gniazdo do podłączenia zewnętrznego wzmacniacza lub magnetofonu przez kabel dołączony do zestawu. W układzie elektronicznym zastosowano 8 tranzystorów i 3 układy scalone - K 237 HA5, K174 UR3 i KR 198 NT4A.
Inne materiały:

(1) 2014, Łukasz Karolewski, Iren RP-301

(2) 2014, Łukasz Karolewski, Iren RP-301

(3) 2014, Łukasz Karolewski, Gniazda uziemienia i magnetofonu oraz wyjęta antena

(4) 2014, Łukasz Karolewski, Iren RP-301

(5) 2014, Łukasz Karolewski, Antenka i jej gniazdo
