Karta katalogowa nr 1611
liczba wyświetleń: 8562
Producent: Diora
Model: Ramona 62118
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1961
Zasilanie: sieć, zmienny
Wymiary: 700mm x 312mm x 242mm
Elementy aktywne: lampy
ECC85,ECH81,EF89,EF80,EL84,EM80,SPS
Opis:

Najwcześniejszy model tego odbiornika. Uznana za najbardziej efektowny model polskiej kolekcji na XXX MTP w 1961 r. Produkcję rozpoczęto zapewne po wakacjach 1961, zamykając rok liczbą 4290 wyprodukowanych sztuk. Bardzo możliwe, że egzemplarze prototypowe posiadały chassis identyczne jak wczesne Calypso, czyli z magicznym okiem EM34 (widoczne na zdjęciu w instrukcji) oraz zakresem UKF 88-100 MHz szybko zmienionym na 66-73MHz a następnie 64,5-73 MHz. Do 1965 wyprodukowano 44 456 sztuk, licząc wraz z późniejszym modelem 62132.

Literatura podaje przeważnie schemat jako wspólny dla modeli Calypso - Ramona - Rumba. Chassis nie jest jednak identyczne, m.in. wprowadzono mniej wystające klawisze z uwagi na zupełnie odmienny design. Inna jest także skala z charakterystyczną obwódką.
Zwraca uwagę inna niż w późniejszych modelach tkanina oraz gałki identyczne jak dla modeli Calypso - Rumba. Odmienna jest również stolarka skrzynki, z listewkami wokół tkaniny przytwierdzanymi oddzielnie i malowanymi kryjącą emalią. Późniejsze modele mają listewki "zintegrowane" ze skrzynką i wspólnie fornirowane. Dwa głośniki GD 18-13/2 po bokach obudowy.

Ciekawą publikacje o Ramonie można znaleźć tutaj.

Inne materiały:

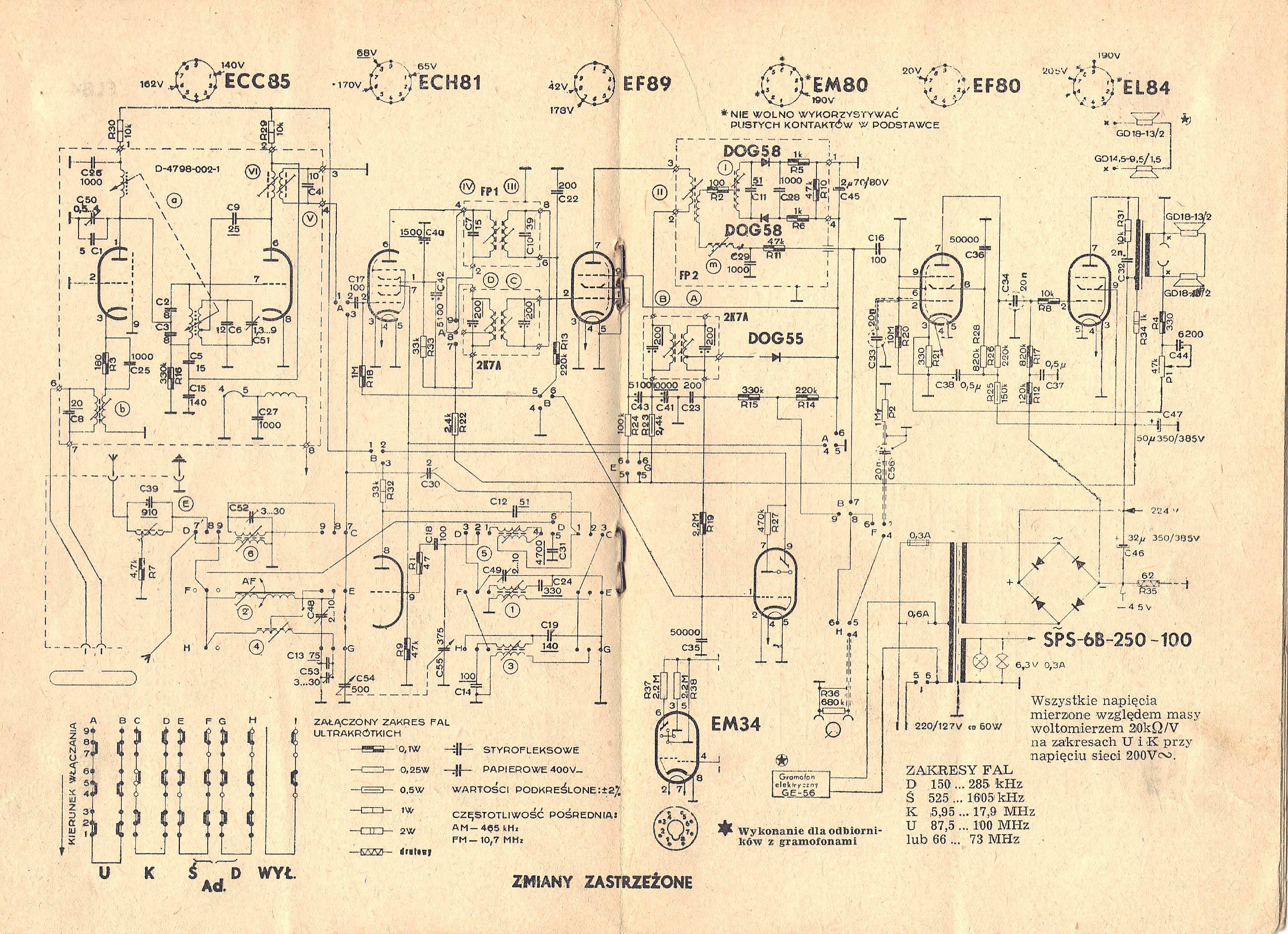

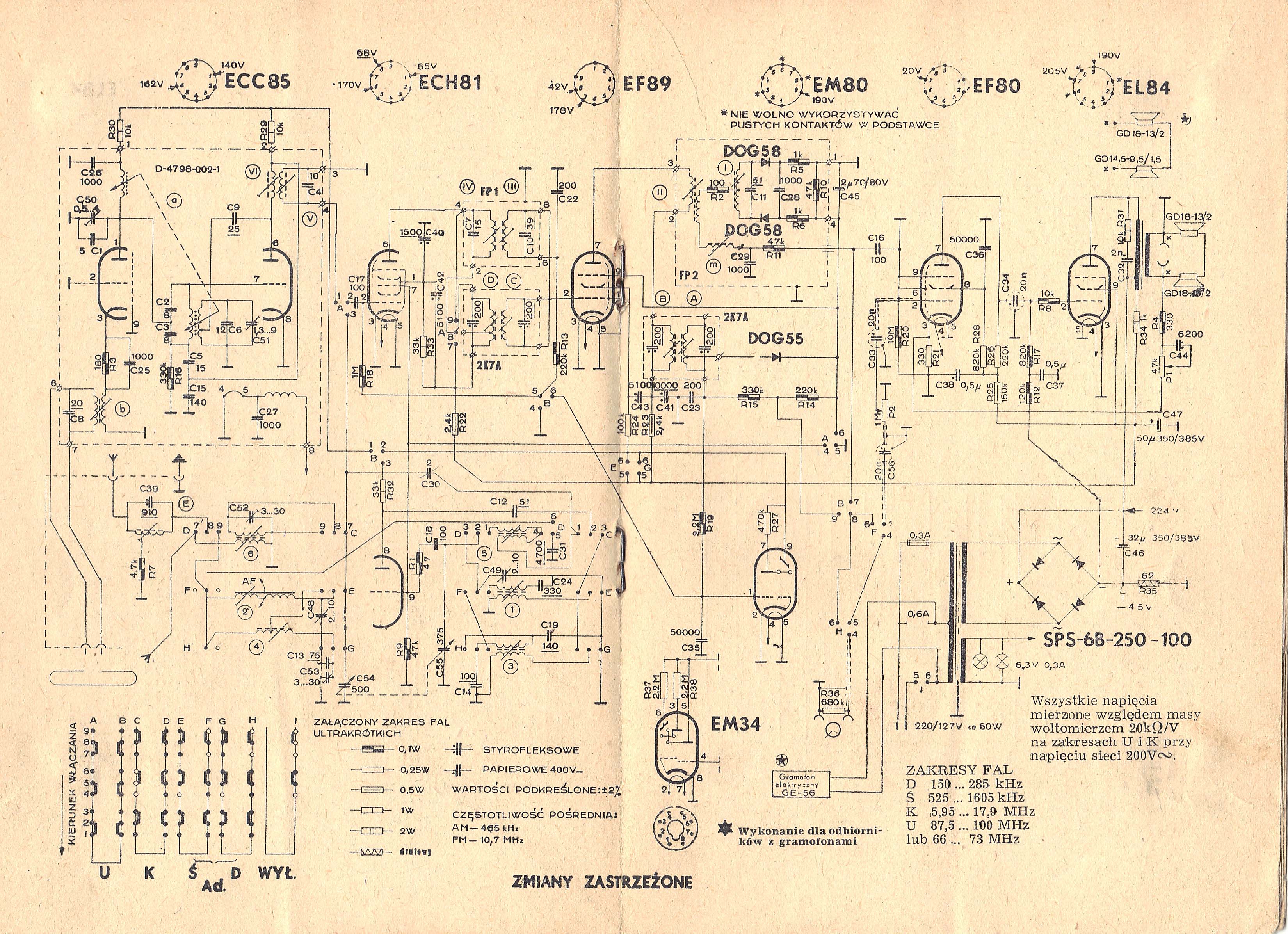

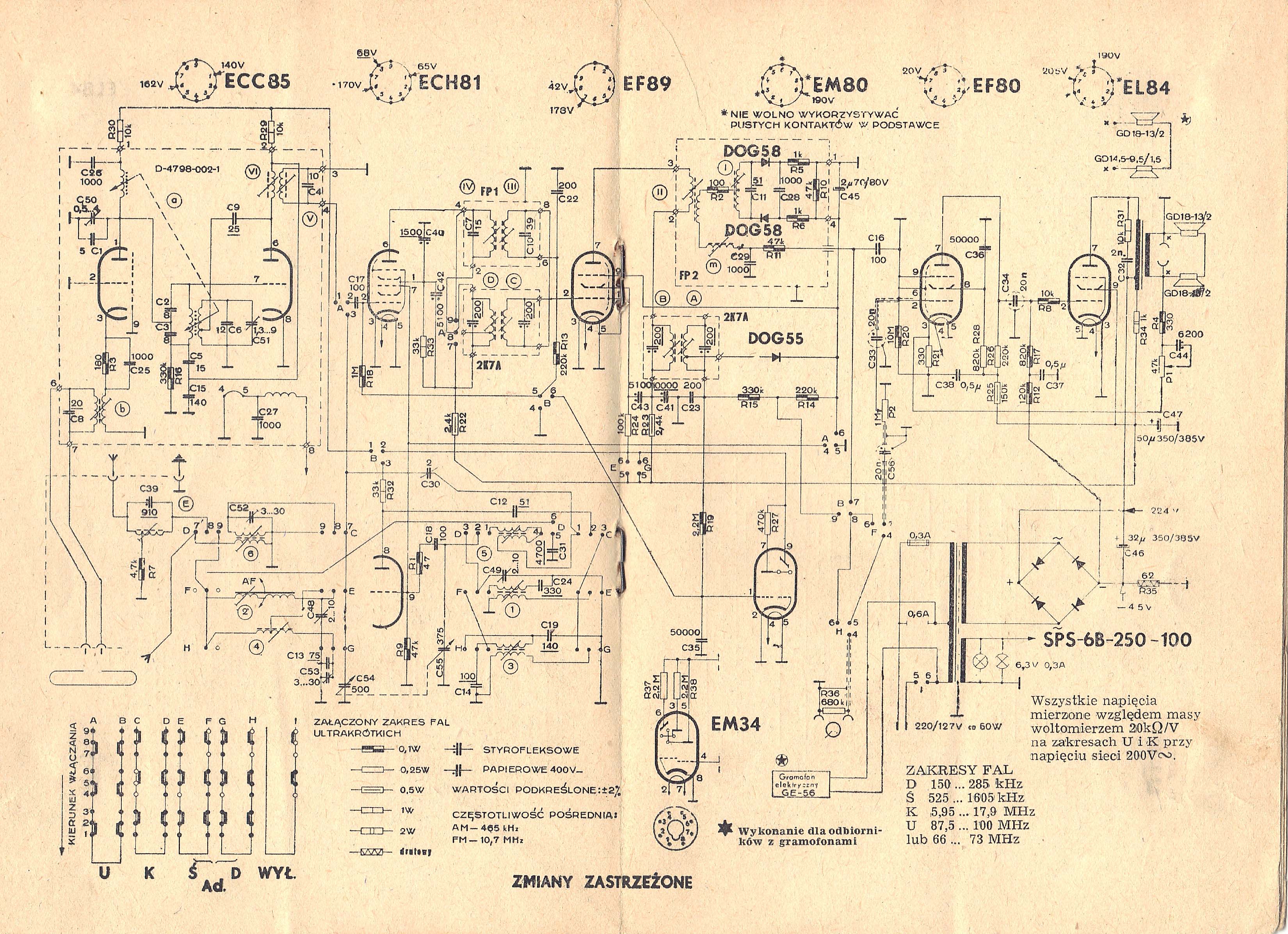

Instrukcja   Schemat

(1) 2021-01-12, mit.krakow.pl, Ramona 62118

(2) Allegro, Ramona 62118

(3) Allegro, Ramona 62118

(4) 2016-05-16, Mikołaj Berliński, Ramona 62118
