Karta katalogowa nr 161
liczba wyświetleń: 16166
Producent: Diora
Model: Ewa
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K,K,U
Kraj: Polska
Rok produkcji: 1969-71
Zasilanie: bateryjne
Wymiary: 290x175x87, ok. 3.1kG
Elementy aktywne: tranzystory
TG60x2, tranzystory 12
Opis:

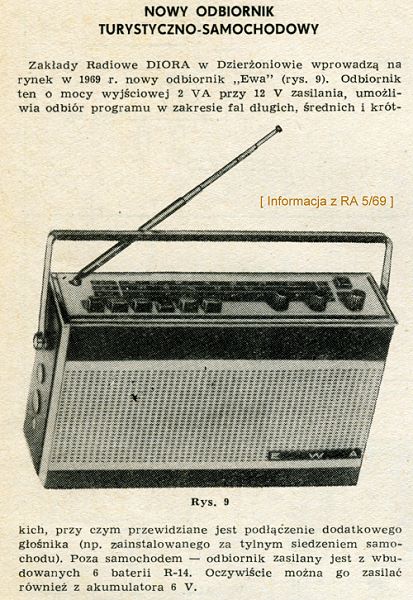

Jeden z pierwszych polskich odbiorników przenośnych z zakresem UKF (wcześniej była Izabella). Pierwsza wzmianka to zapowiedź w RA-5/69. Obudowa to dzieło stolarza i tapicera - konstrukcja ze sklejki i płyty pilśniowej oklejona dermą ("skay"). Ładny napis firmowy na przedniej ściance. Elektronika na czterech płytkach drukowanych. Stary typ przełącznika zakresów i kondensatora zmiennego (KPOM 375/500). Wzmacniacz mocy na parze TG-60 lub AD-162 i dwóch transformatorach. Głośnik DG14,5-9,5/1,5F 3A 1,5VA 4 Ohm.

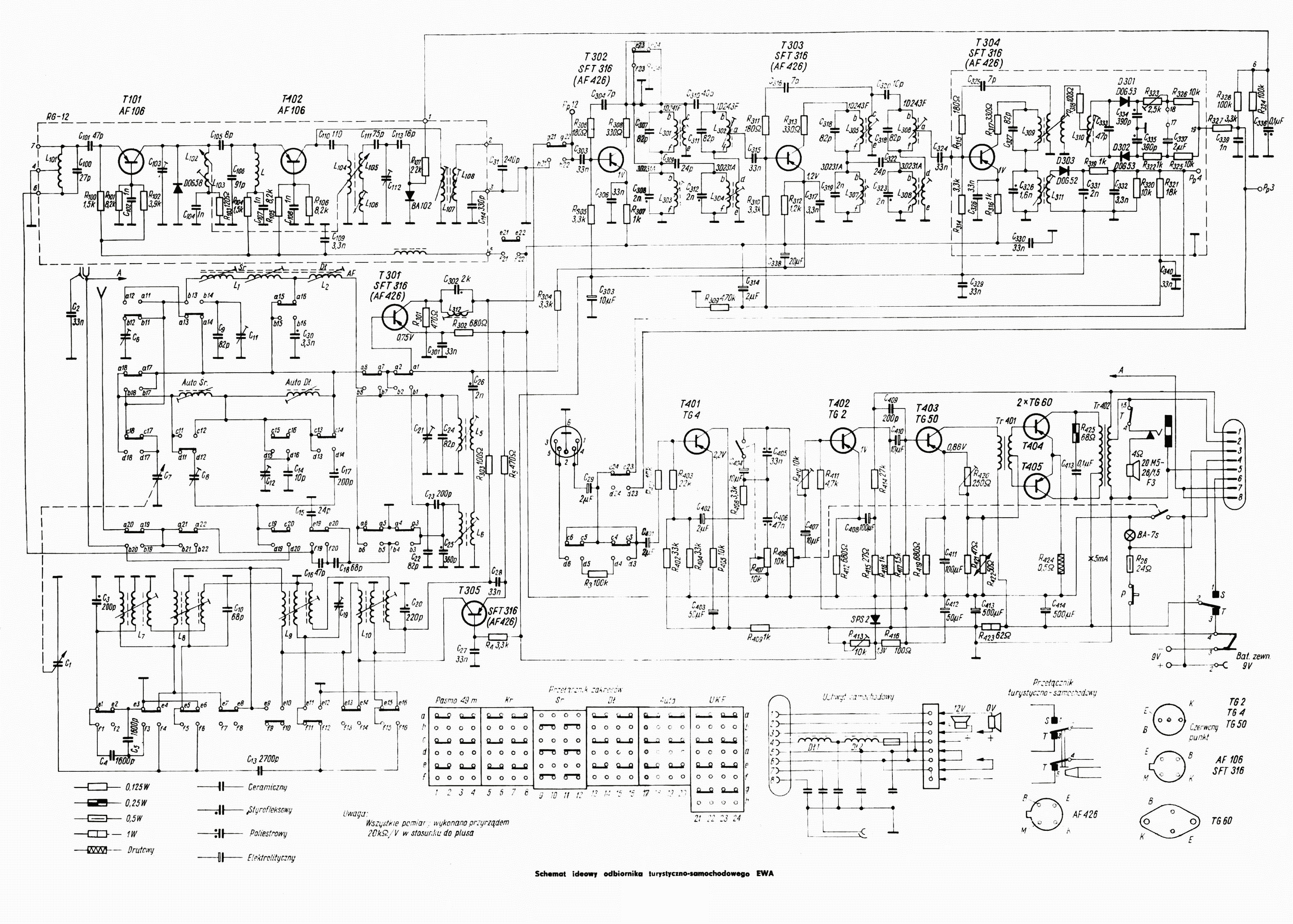

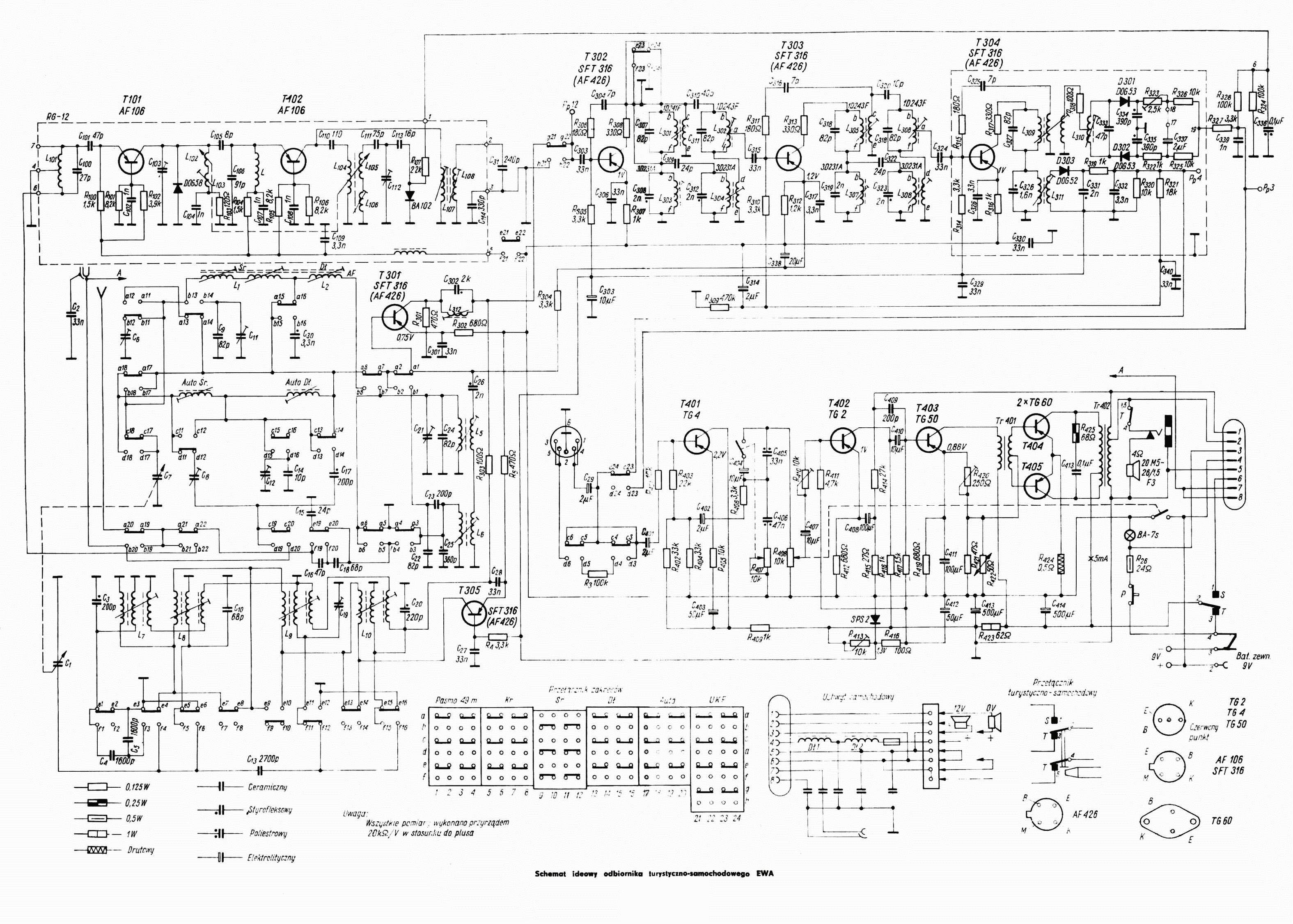

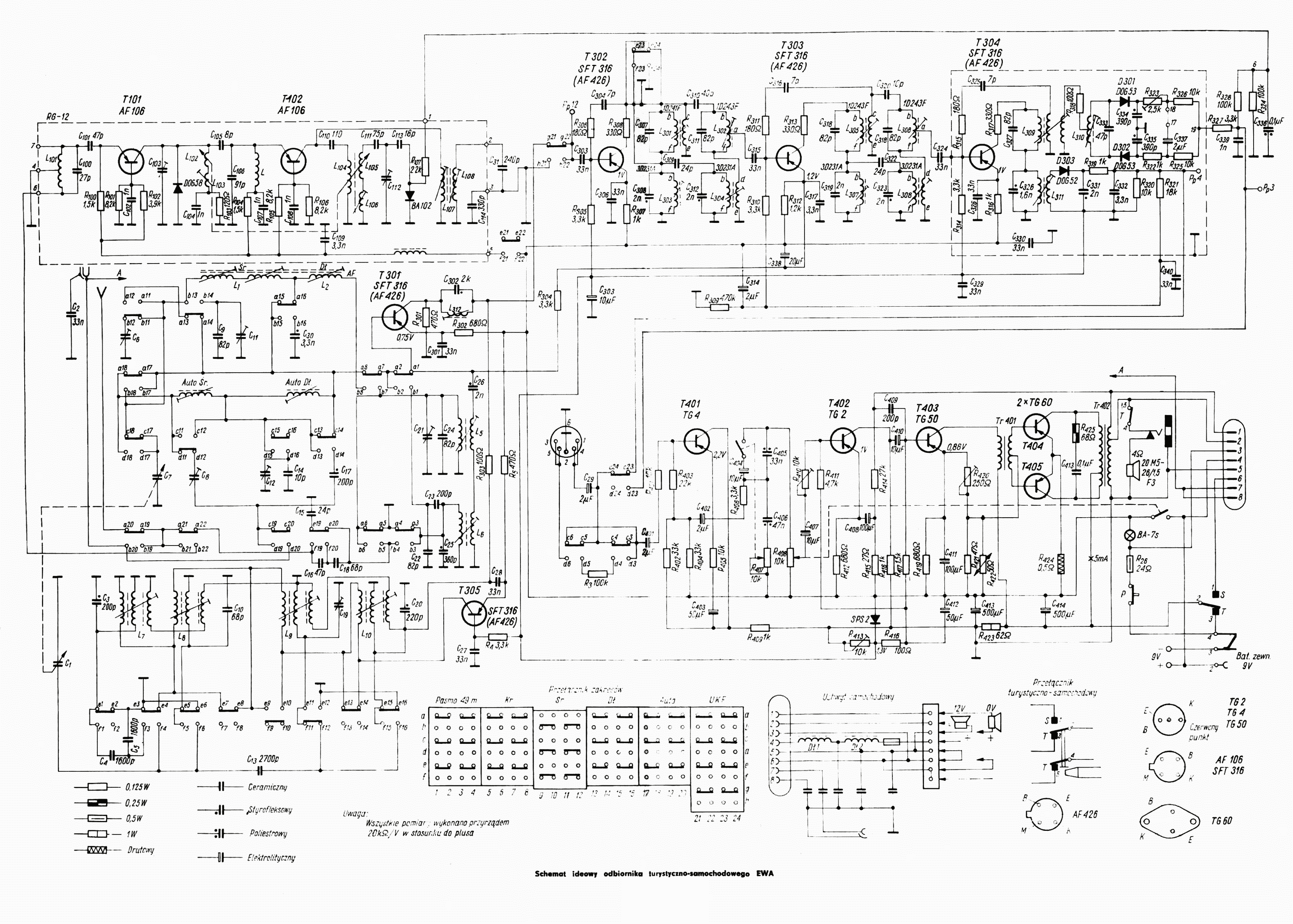

Odbiornik turystyczno-samochodowy. Zasilanie 9V (4xR14) lub z akumulatora samochodowego. Gniazda: gramofon/magnetofon, słuchawkowe, zewnętrznej anteny, głośnikowe, złącze samochodowe. Opis i schemat w RA-10/70/s.245.

Inne materiały:

(1) 2005-04-21, Wojciech Pysz, Ewa

(2) 2005-04-21, Wojciech Pysz, Ewa

(3) 2005-04-21, Wojciech Pysz, Ewa

(4) 2005-04-21, Wojciech Pysz, Ewa

(5) 2005-04-21, Wojciech Pysz, Ewa
