Karta katalogowa nr 1588
liczba wyświetleń: 2054
Producent: _inne
Model: Murphy A372
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,U
Kraj: Wlk. Bryt.
Rok produkcji: 1957
Zasilanie: sieć, zmienny
Wymiary: 37 x 25 x 20 cm 5,7kg
Elementy aktywne: lampy
UCC85, 10C1, 10F18, EABC80, 10P14, U404
Opis:
Murphy Radio Ltd to firma z długoletnim doświadczeniem początkami sięgająca 1930 roku i mająca na swoim kącie wiele radioodbiorników zaprojektowanych bardzo oryginalnie. Murphy A372 jest następcą A362 z roku 1955 i prawie nie różni się od swojego poprzednika. Nietypowy jak na tamte czasy wygląd z podświetlaną skalą z plexi i zamaskowanym głośnikiem wyróżniał go z tłumu a przystępna cena i odbiór FM (88-100 MHz) były bardzo kuszące.
Wewnątrz konstrukcja nie jest już taka prosta i logiczna: 3 rodzaje podstawek lamp, 2 rodzaje żarzenia. Ponadto autotransformator wymagający dodatkowo oporników do zasilania lamp połączonych szeregowo. Pomimo tych anomalii odbiornik jest bardzo czuły i stabilny, przy silnym sygnale wystarcza antena wewnętrzna, zazwyczaj wymaga jednak zewnętrznej anteny 300Ω, która jest jednocześnie anteną AM. Przełącznik regulacji tonu na tylnej ściance i gniazdo zewnętrznego głośnika to dodatkowe zalety.
Inne materiały:

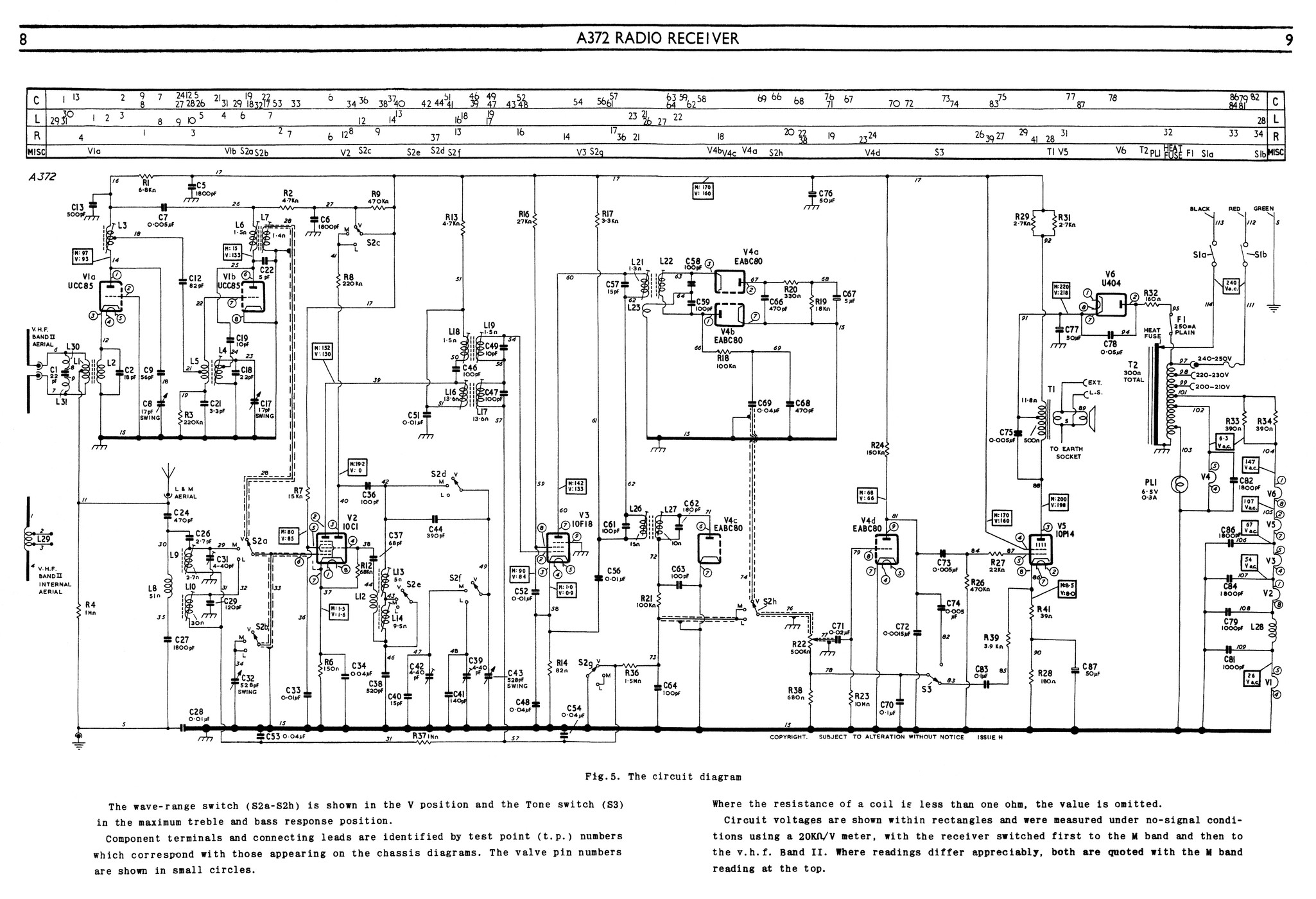

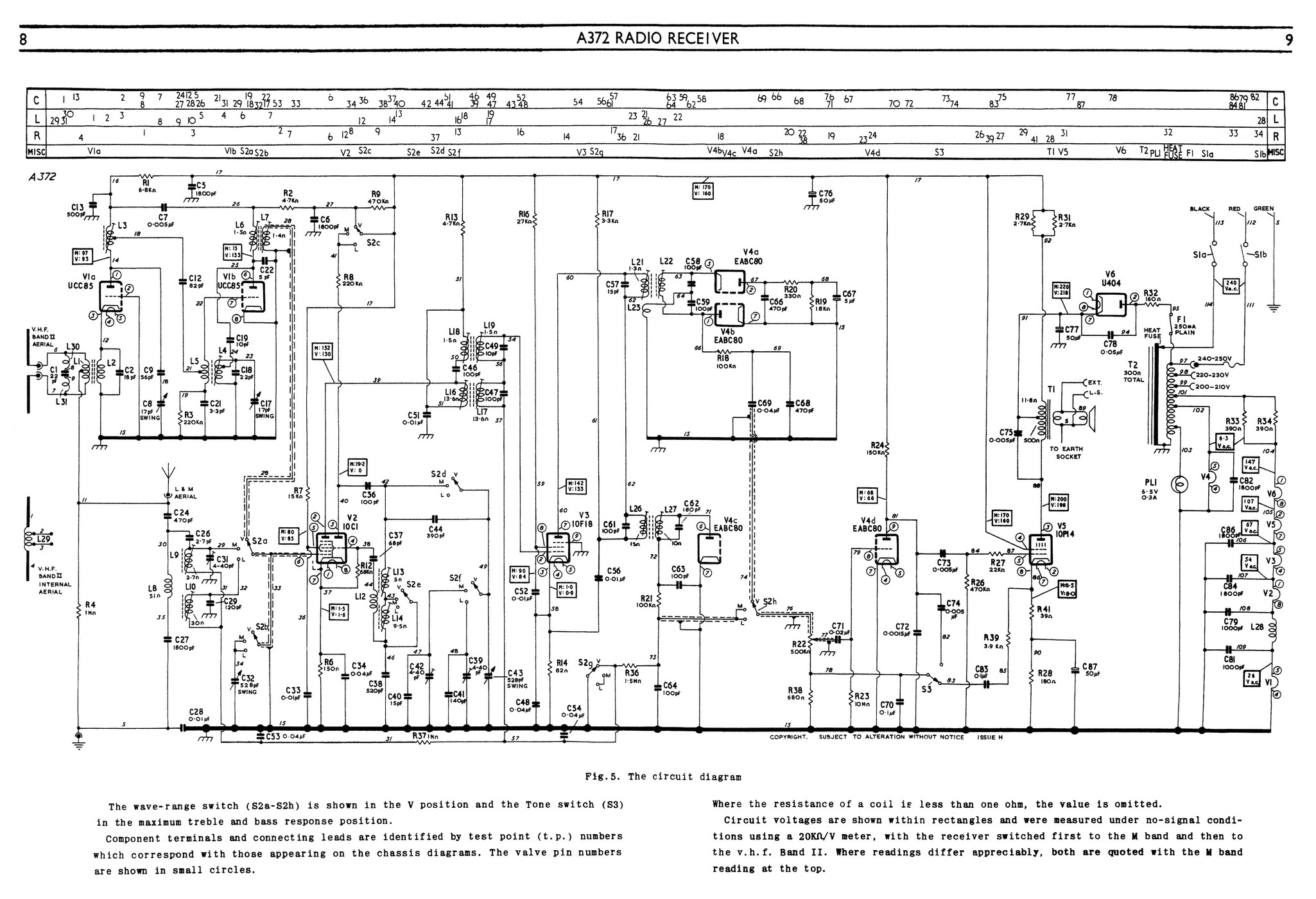

Schemat

(1) 2013-04-27, Antoni Grucel, Murphy A372

(2) 2013-04-27, Antoni Grucel, Murphy A372

(3) 2013-04-27, Antoni Grucel, Murphy A372

(4) 2013-04-27, Antoni Grucel, Murphy A372

(5) 2013-04-27, Antoni Grucel, Murphy A372

(6) 2013-04-27, Antoni Grucel, Zestaw lamp
