Karta katalogowa nr 1568
liczba wyświetleń: 2561
Producent: _inne
Model: Pioner P-IV-54-1
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: S,K
Kraj: Bułgaria
Rok produkcji: 1958
Zasilanie: sieć, uniwersalny
Wymiary: 31x21x15 cm masa 4 kg
Elementy aktywne: lampy
2xUCH21, UBL21, UY1N
Opis:
Radioodbiornik Пионер produkowany w Bułgarii w zakładach zjednoczonych pod marką Елпром. Bakelitowa obudowa radia otwarta od dołu umożliwia łatwy dostęp do wszystkich elementów. Dwa zakresy fal średnich i krótkich zmieniane są za pomocą przełącznika hebelkowego umieszczonego pomiędzy dwoma gałkami głośności i strojenia imitującymi gałki podwójne. Negatywowa skala ze wskazówką namalowaną na tarczy napędowej kondensatora strojeniowego i złoty grill głośnika są zazwyczaj najbardziej zniszczone i trudno znaleźć egzemplarz w oryginalnie idealnym stanie. Odbiornik jest zasilany napięciem 220V bez przełącznika napięcia i bez gniazda uziemienia, te i inne uproszczenia układu elektrycznego miały na pewno duży wpływ na cenę i popularność tego radia. Dodam, że w moim egzemplarzu zastosowane lampy były produkcji ZWLE, TELAM a kondensator elektrolityczny produkcji TESLA.
Inne materiały:

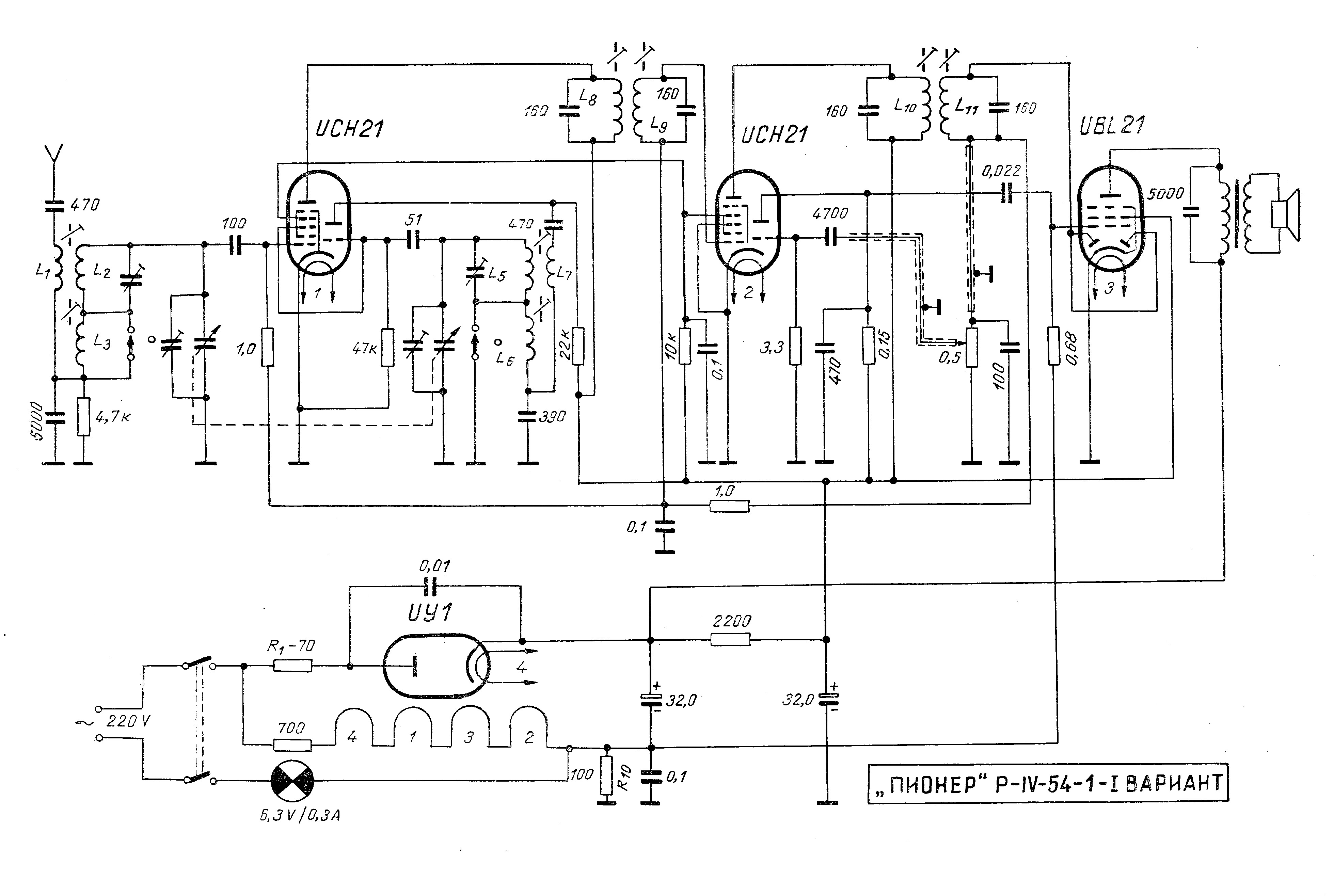

Schemat

(1) 2013-05-01, Antoni Grucel, Пионер

(2) 2013-05-01, Antoni Grucel, Пионер

(3) 2013-05-01, Antoni Grucel, Пионер

(4) 2013-05-01, Antoni Grucel, Пионер

(5) 2013-05-01, Antoni Grucel, Пионер

(6) 2013-05-01, Antoni Grucel, Пионер
