Karta katalogowa nr 15
liczba wyświetleń: 27589
Producent: ZRK
Model: Tatry 3281
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K1,K2
Kraj: Polska
Rok produkcji: 1958
Zasilanie: sieć, zmienny
Wymiary: 260x420x620, ok. 15 kg
Elementy aktywne: lampy
ECH81,EF89,EBF89,EL84,EM4,SPS
Opis:

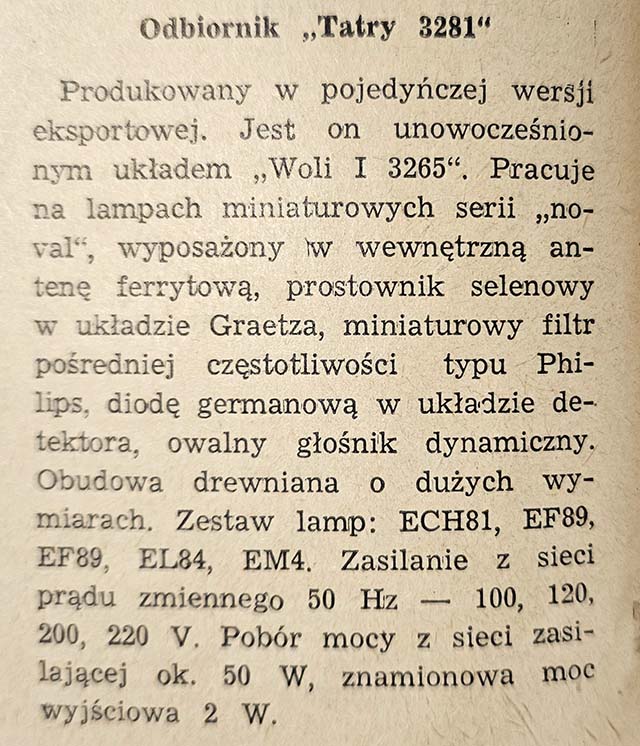

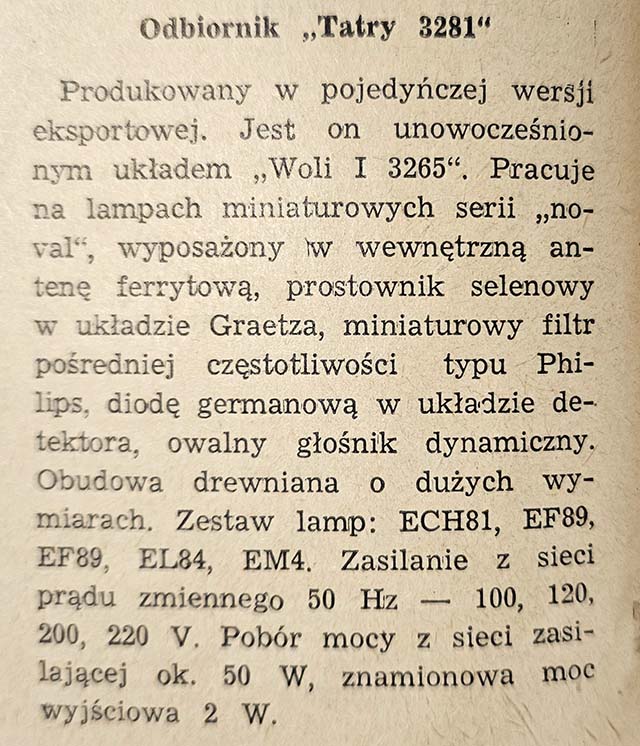

W artykule "Co nowego produkuje nasz przemysł radiotechniczny" (RA 1958-04 str.1) napisano, że odbiornik Tatry jest unowocześnionym układem Woli I 3265. Spotyka się też stwierdzenie, że jest to kontynuacja modelu Etiuda. Redakcja katalogu sceptycznie odnosi się do tych porównań, gdyż w obu przypadkach widać więcej różnic, niż podobieństw.

W porównaniu do wcześniejszych modeli, w Tatrach pojawiły się następujące zmiany:

  • zmiana lamp serii Exx21 z cokołem loctal na współczesne lampy z cokołem noval
  • używane dotychczas przez ZRK duże filtry p.cz. w kwadratowych kubkach (podobnych do Aga, Syrena) zostały zastąpione nowym typem
  • użycie w zasilaczu prostownika selenowego zamiast lampy prostowniczej
  • zastosowanie obrotowej anteny ferrytowej,  dla fal długich i średnich

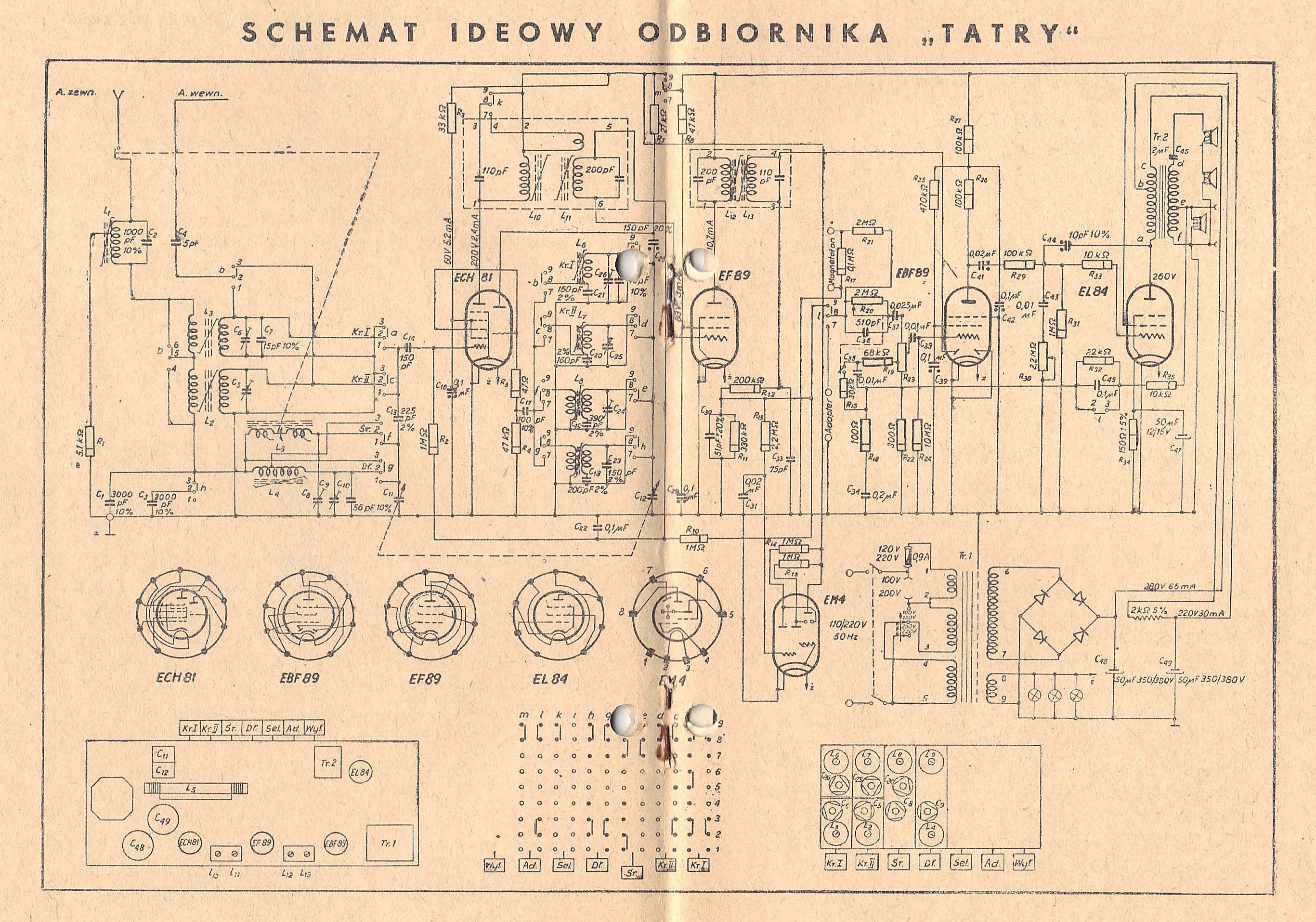

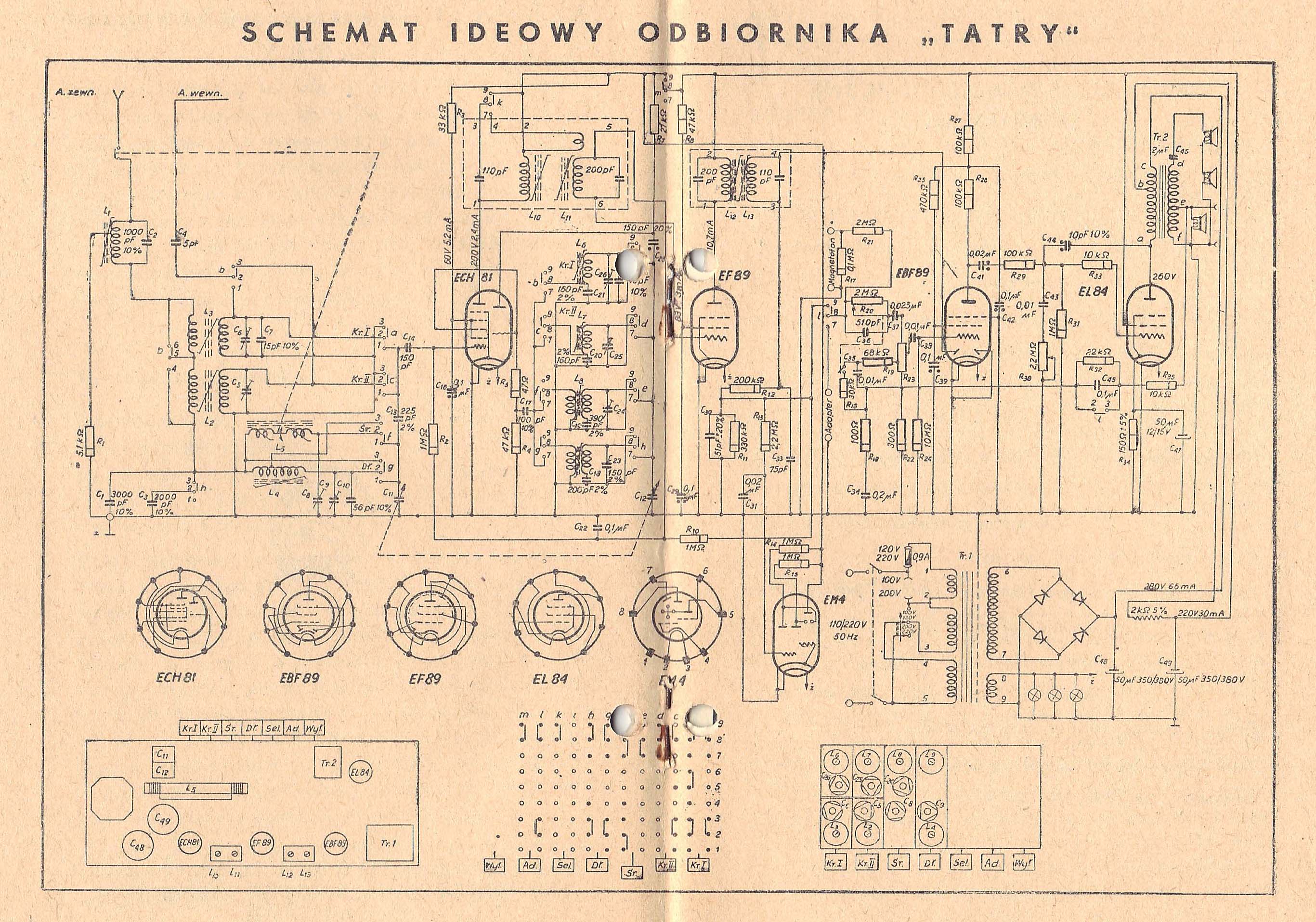

Jest to odbiornik wyższej klasy, w porównaniu z Wolą i Etiudą. Ma z przodu głośnik niskotonowy i dwa głośniki wysokotonowe po bokach oraz regulację barwy dźwięku oddzielną dla niskich i wysokich tonów. W cytowanym na początku artykule jest informacja, że w detektorze zastosowano diodę germanową, jednak żaden z publikowanych schematów nie potwierdza tego.

Równocześnie z Tatrami zaprojektowany został odbiornik Bolero 3281, który ma niemal identyczna skrzynkę z zestawem głośników, chassis i układ podzespołów, przełącznik zakresów i elementy regulacyjne na płycie czołowej. Można zauważyć, że oba odbiorniki mają przy nazwie ten sam numer. Różnią się układem elektrycznym - w Bolero pojawił po raz pierwszy w kraju pełny tor UKF. Bolero weszło do produkcji nieco później, gdyż nie jest jeszcze wymieniane w RA 1958-04. Nastąpiło to jednak jeszcze w 1958 roku, gdyż pierwszy numer Radioamatora z 1959 r publikuje schemat i opis Bolero.

W 1960 r. nastąpiła zmiana konstrukcji na obwody drukowane. Schemat i opis w RA-8/60/s.243. Cena w roku 1961 - 2350 zł.
