Karta katalogowa nr 149
liczba wyświetleń: 5836
Producent: ZRK
Model: Mini
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: samochodowy
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1969
Zasilanie: bateryjne
Wymiary: 180x110x50, ok. 1,2 kG
Elementy aktywne: tranzystory
AD143, tranzystory 6
Opis:

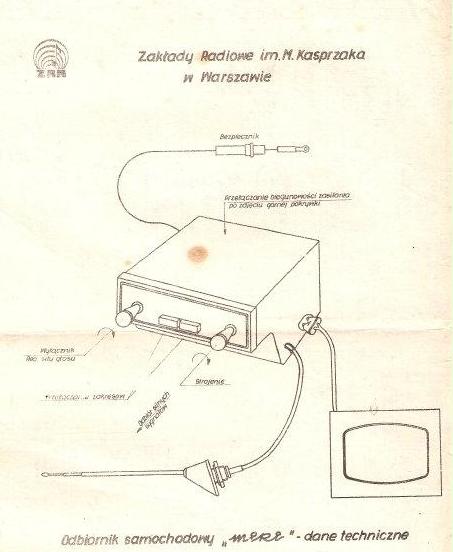

Odbiornik samochodowy. Zasilanie 12 lub 6V, plus lub minus na masie. Wzmacniacz końcowy o mocy 2W na jednym AD143. W związku z możliwością stosowania różnych napięć zasilania, transformator głośnikowy ma dwa uzwojenia pierwotne. Pierwsza wzmianka w RA-9/69. W wyposażeniu fabrycznym był głośnik i antena. Ostatnie zdjęcie przedstawia taki komplet z ulotki z czasów produkcji.

Schemat i opis w RA-12/70/s.298.
Inne materiały:

(1) 2004-06-08, Wojciech Pysz, Mini

(2) 2012-01-07, jarko-sa, wersja ZRK - TESLA kupiony w Czechach

(3) 2004-06-08, Wojciech Pysz, Mini

(4) Wojciech Pysz, Mini

(5) 2009-11-05, Piotr Wiewióra, inny panel przedni

(6) 2004-06-08, Wojciech Pysz, Mini
