Producent: ZRK
Model: ZK 120
Rodzaj sprzętu: Magnetofon
Klasyfikacja: szpulowy
Kraj: Polska
Rok produkcji: 1968
Zasilanie: sieć, zmienny
Wymiary: 390x290x175
Elementy aktywne: lampy
ECC83,ECL86,EM84,SPS6B
Opis:
Dwuścieżkowy magnetofon monofoniczny. Był największym "hitem" polskiej elektroniki na Międzynarodowych Targach Poznańskich w roku 1968 a w latach 70 XX w. najpopularniejszym magnetofonem w Polsce. Produkowany na licencji Grundiga.
Wzmacniacz zrealizowany na ECC83 lub ECC85 i ECL86. Wskaźnik wysterowania przy nagrywaniu na EM84.
Jako jedyny z rodziny ZK nie posiadał licznika taśmy lecz podziałkę pod szpulami z taśmą - patrz fot. nr 2.

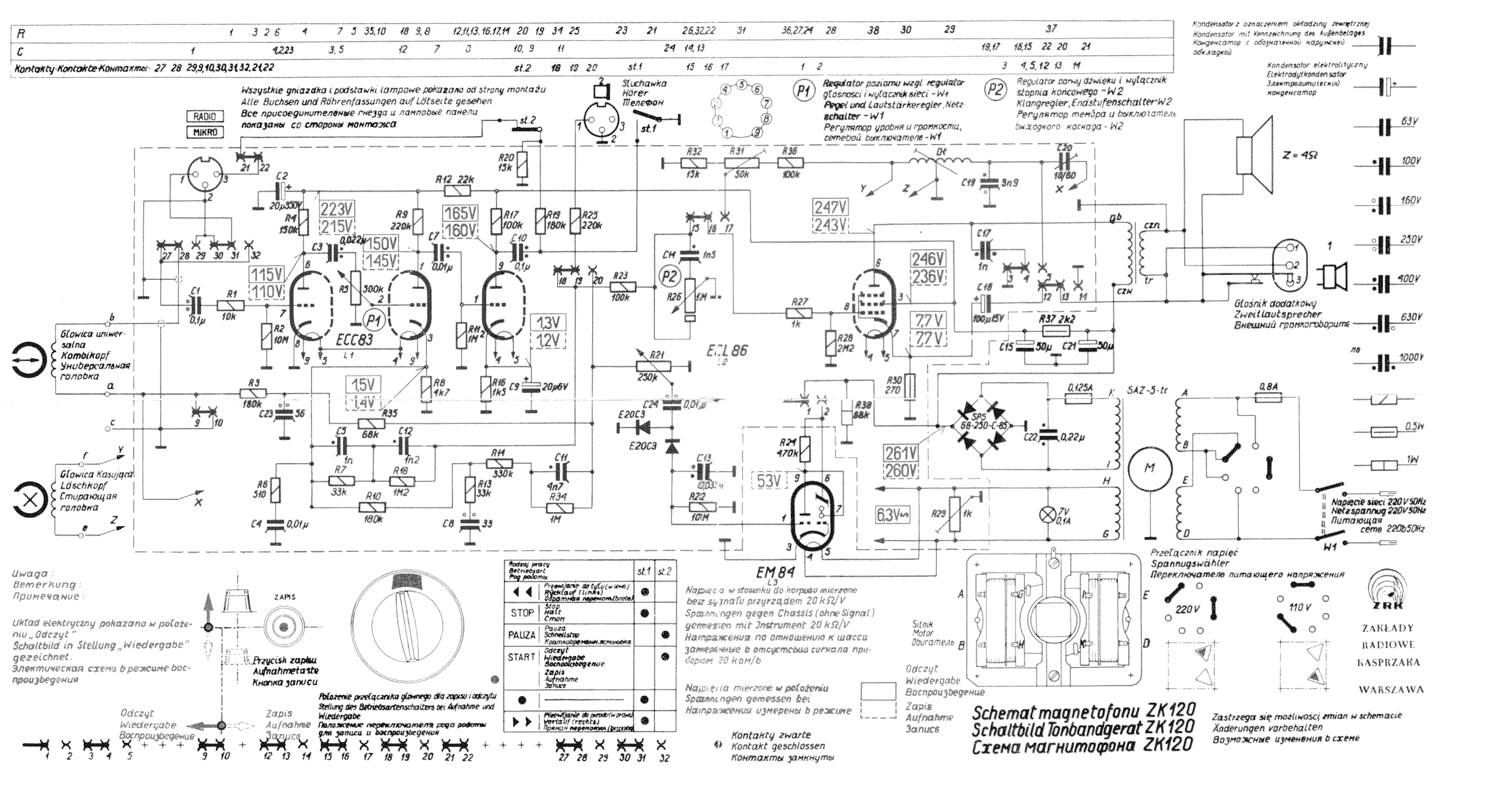

Opis i schemat w RA-5/69/s.115.
Wzmacniacz zrealizowany na ECC83 lub ECC85 i ECL86. Wskaźnik wysterowania przy nagrywaniu na EM84.
Jako jedyny z rodziny ZK nie posiadał licznika taśmy lecz podziałkę pod szpulami z taśmą - patrz fot. nr 2.
Opis i schemat w RA-5/69/s.115.
Inne materiały:
(1) 2004-05-03, Wojciech Pysz, ZK 120
(2) 2004-05-03, Wojciech Pysz, ZK 120
(3) 2004-05-03, Wojciech Pysz, ZK 120
(4) autor nieznany, ZK 120
