Karta katalogowa nr 12
liczba wyświetleń: 10909
Producent: ZRK
Model: Rozyna drewniana
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1962
Zasilanie: sieć, zmienny
Wymiary: 295x190x150, 3 kg
Elementy aktywne: lampy
ECH81,EBF89,ECL82,SPS5A
Opis:

Popularny, mały i tani odbiornik superheterodynowy. Zasilanie z wykorzystaniem autotransformatora. Przełącznik zakresów obrotowy ale na zewnątrz wygląda jak suwakowy. Dźwignia z suwakiem wyprowadzona na boczną ściankę. Prostownik selenowy, jednopołówkowy. Układ elektryczny jak Figaro. Antena ferrytowa dla fal D i S. Transformator głośnikowy pod spodem chassis. Sympatyczna, drewniana obudowa. Występowały dwa rodzaje chassis. Jedno było wsuwane w prowadnice, które przyklejono do bocznych, wewnętrznych ścianek obudowy. Drugie, z dolnymi wspornikami blaszanymi, przykręcane było od spodu czterema śrubami. Cena w okresie produkcji: 880 zł.

Występuje również Rozyna w obudowie bakelitowej.

Inne materiały:

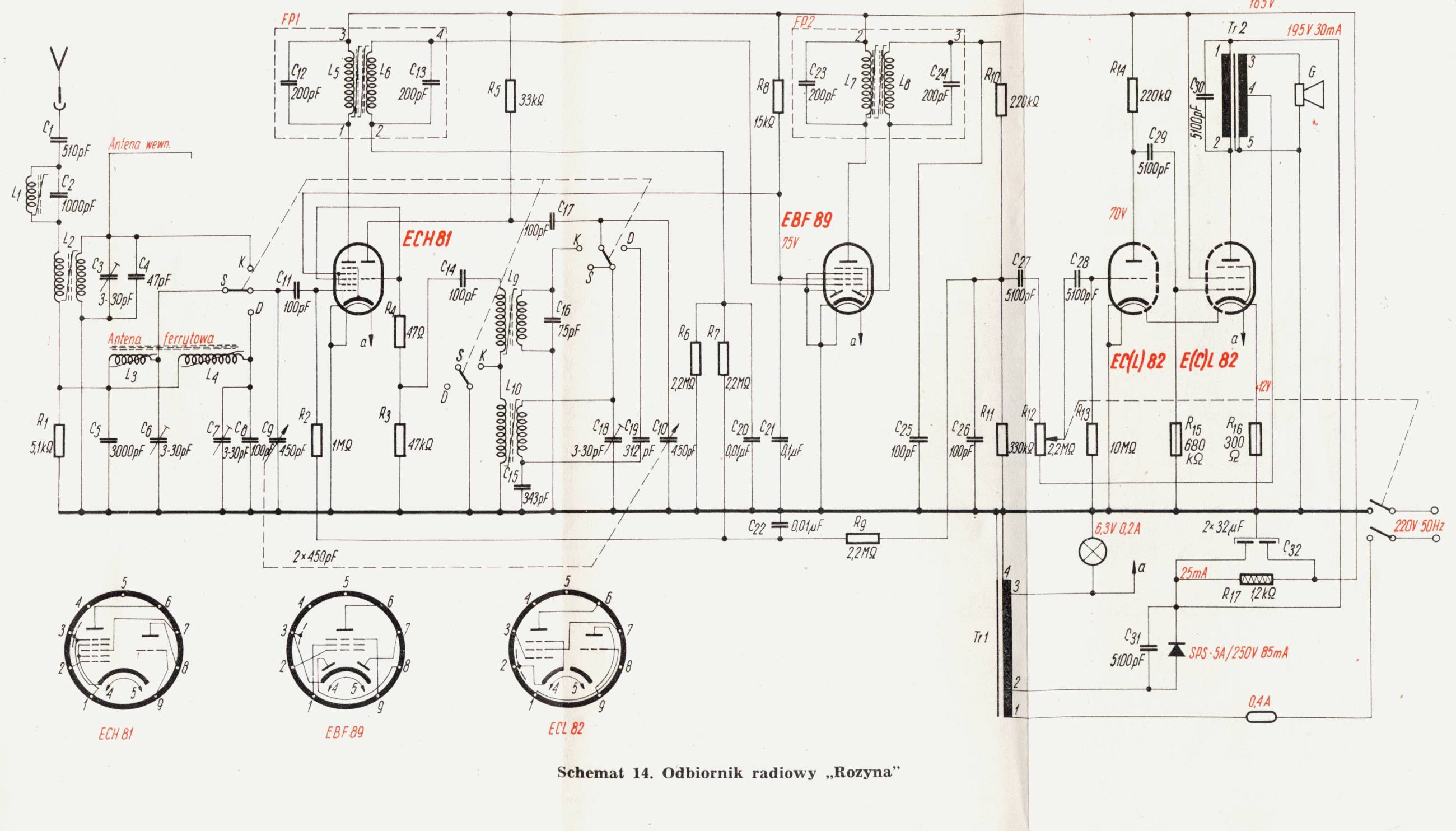

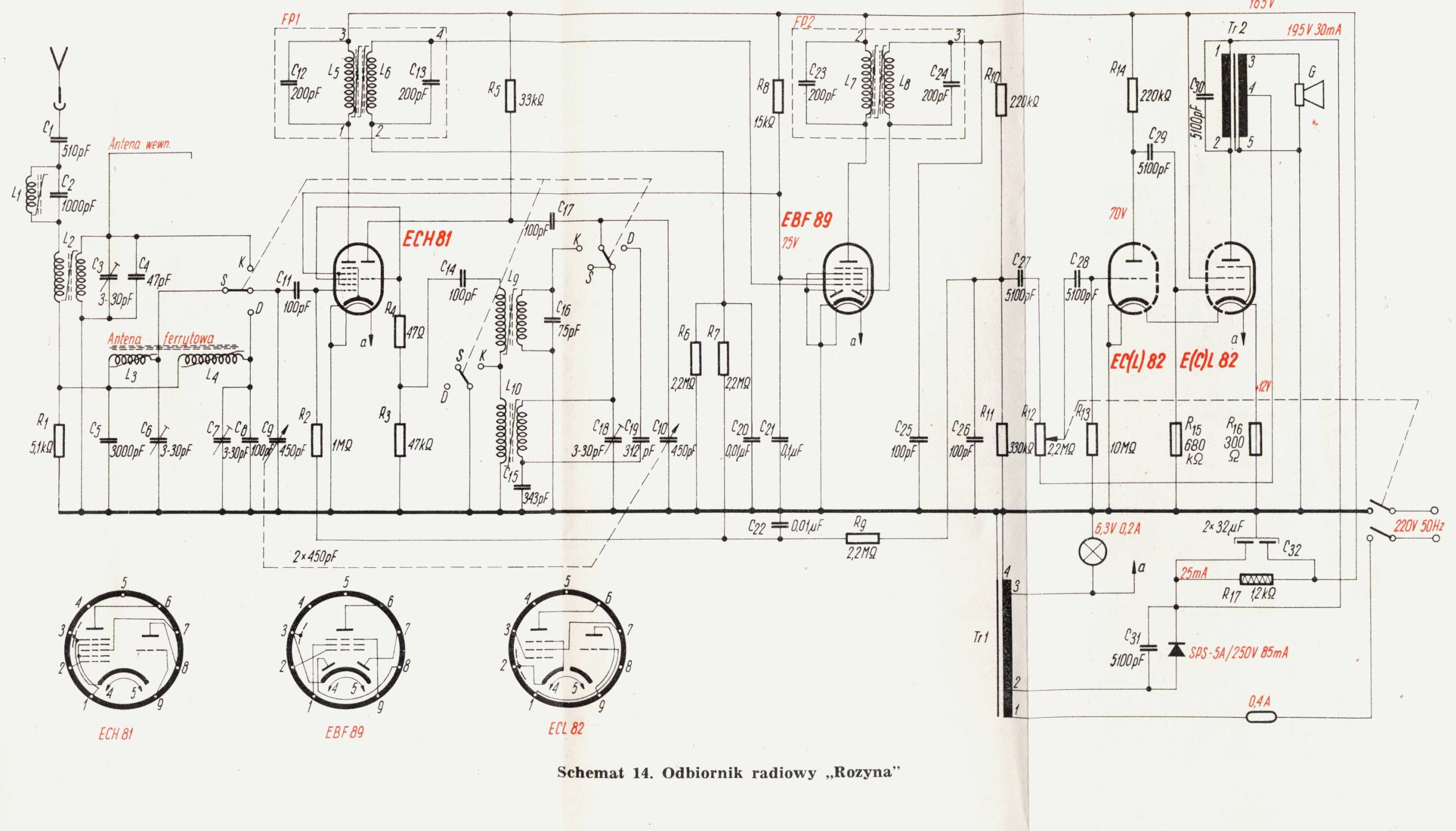

Schemat   Instrukcja
