Karta katalogowa nr 1136
liczba wyświetleń: 12903
Producent: Konstrukcja amatorska
Model: Zrobię to sam
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1966 przed
Zasilanie: bateryjne
Wymiary: 145x88x36
Elementy aktywne: tranzystory
TG 53 , 4 tranzystory
Opis:

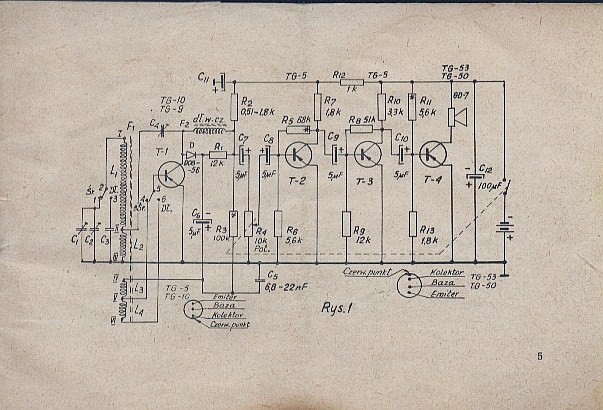

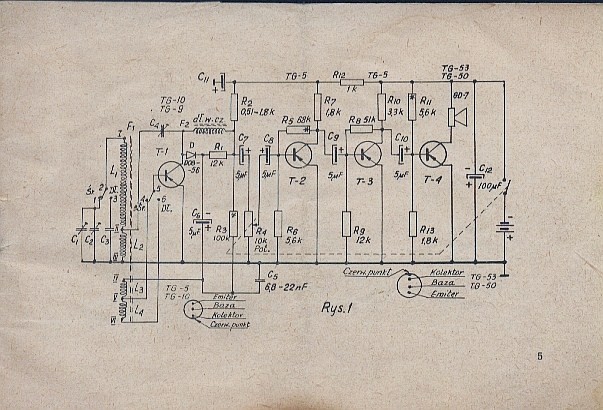

Radioodbiornik przenośny, refleksowy, 4-tranzystorowy w formie zestawu do własnoręcznego złożenia. W zestawie wszystkie potrzebne elementy - obudowa, płytka drukowana, elementy bierne, śrubki, przewody itp. Ponadto dołączona 24-stronicowa instrukcja z rysunkami i zdjęciami. Zasilanie 2 ogniwami 1,5 V. Producent niezidentyfikowany. W instrukcji podano, że "porad przy montażu udziela Dział Badań Technicznych B.Z.S.T. W-wa, ul. Kolejowa 15/17 p.III". Swego czasu dostępny w Składnicy Harcerskiej. Był również wcześniejszy model o 3 tranzystorach, na płytce z nitami.

Jeden z redaktorów Katalogu Oldradio.pl podaje, że w 1964 roku (w wieku 12 lat) wykonał podobny, 3 tranzystorowy układ, z "Horyzontów Techniki Dla Dzieci" 9/1964 pod nazwą "Składak". Idąc śladem tego czasopisma, w numerze 10/1966 nagrodami w konkursie radiotechnicznym były ufundowane przez Składnicę odbiorniki określone jako" Zrób to sam". Zapewne były to dwa różne typy odbiorników, dokładnych informacji na razie brak.
