Karta katalogowa nr 1081
liczba wyświetleń: 8083
Producent: ZRK
Model: Figaro - Special
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1963
Zasilanie: sieć, zmienny
Wymiary: 290x140x190
Elementy aktywne: lampy
ECH81, EBF89, ECL82(ELC86), DM70
Opis:
Radio przeznaczone na eksport, opis z tyłu w języku angielskim i możliwość pracy w sieci 220/240V, 50/60Hz. Układ elektryczny bazujący na odbiorniku "Rozyna". Zastosowano dodatkowe wyjście głośnikowe co wymusiło zmianę/modyfikację transformatora głośnikowego aby odizolować dodatkowy głośnik od sieci elektrycznej, gdyż odbiornik zasilany jest poprzez autotransformator i chassis może być połączona z przewodem fazowym. Pierwsze partie odbiornika wyposażano w magiczne oko (DM70), końcowe już go nie miały. Bakelitowy suwak obrotowego przełącznika zakresów umieszczono z boku obudowy. Front radia i pokrętła wykonano z polistyrenu a drewnianą skrzynkę pokryto grubą politurą. Początkowe modele z chassis wsuwanym w drewniane prowadnice zastąpiono ulepszonym chassis z dwoma stopami przykręcanymi od spodu, podnosząc przy tym wytrzymałość mechaniczną odbiornika. Początkowo stosowane były we wzmacniaczu m.cz. lampy ELC82, później ECL86.
Inne materiały:

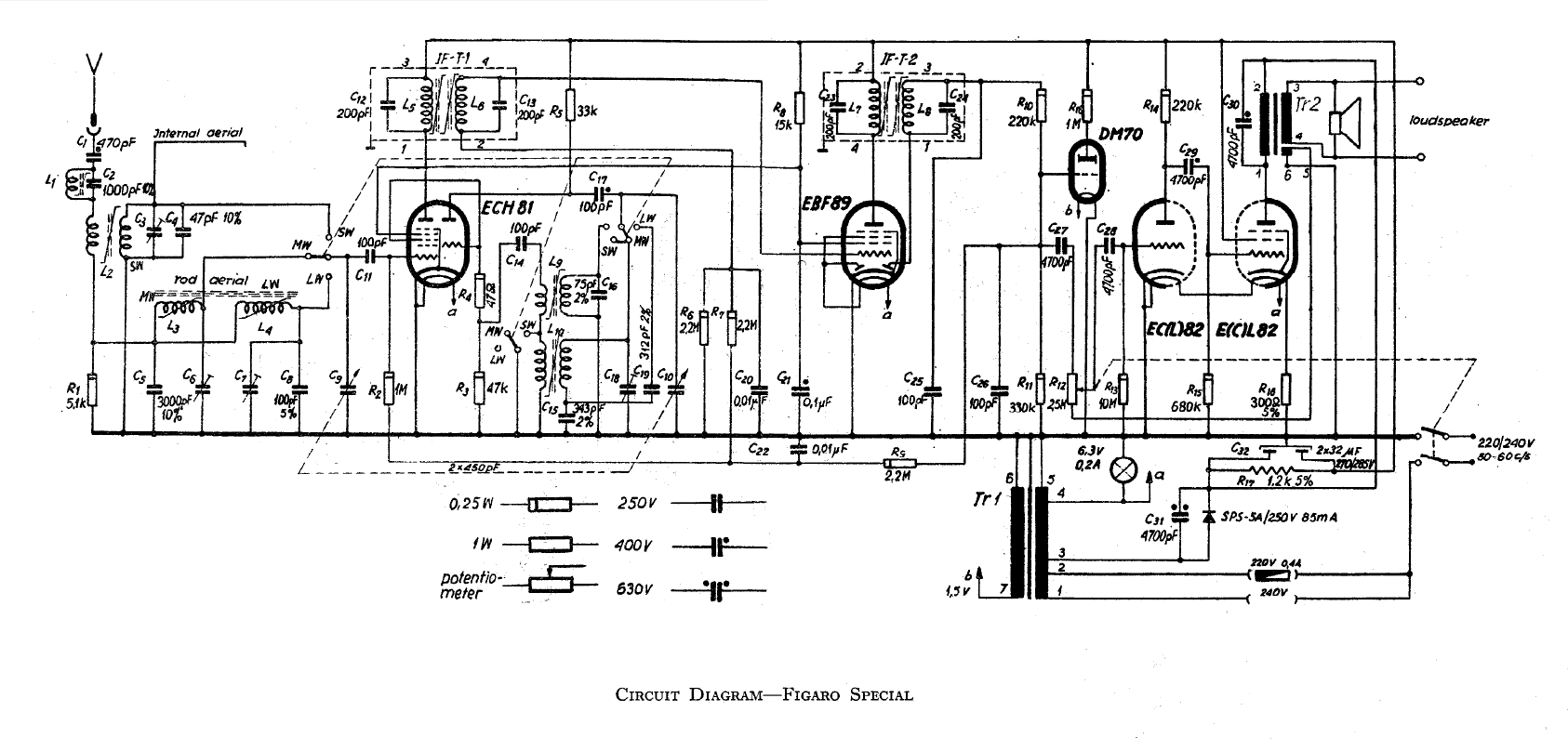

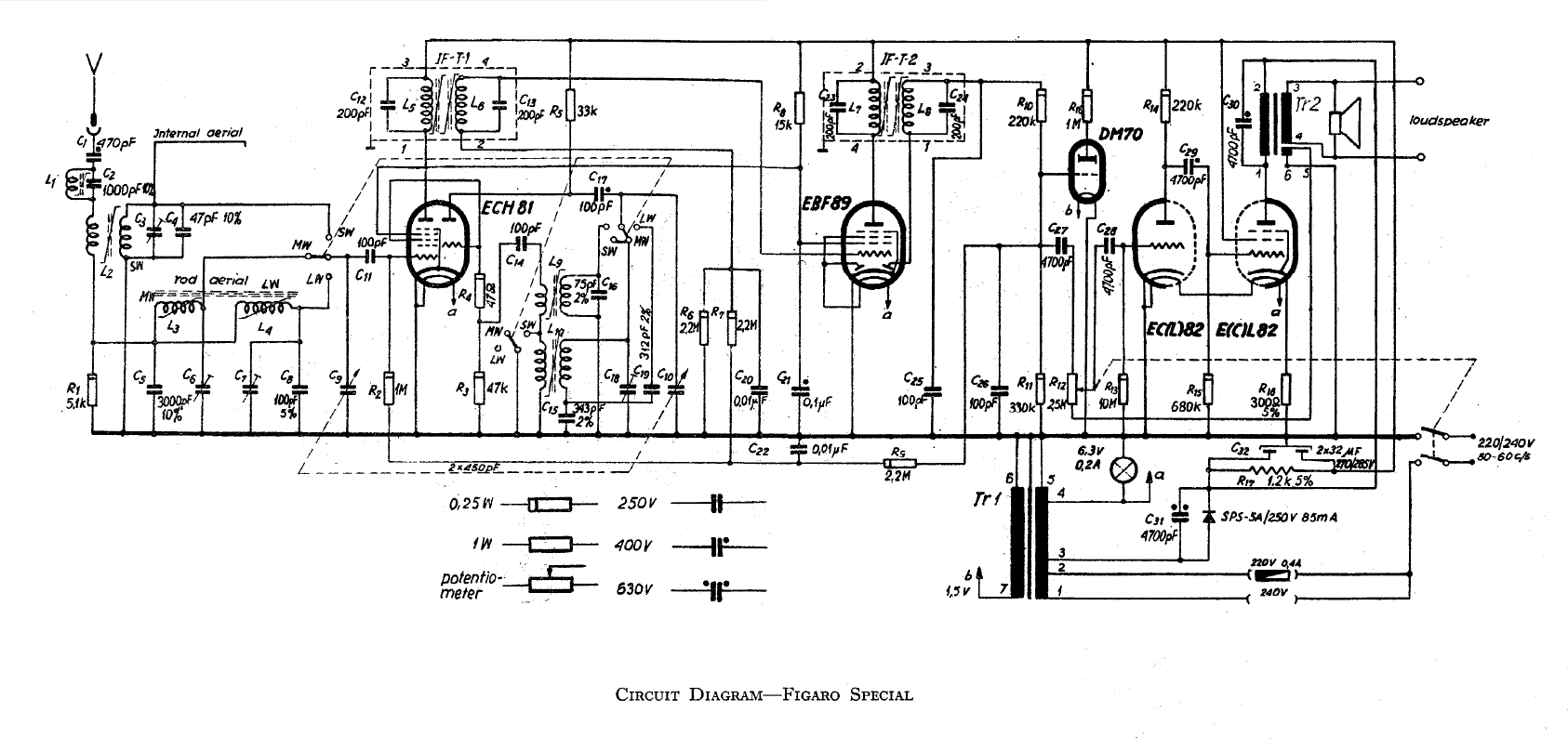

Schemat

(1) 2018-05, Antoni Grucel, Figaro - Special

(2) 2018-05, Antoni Grucel, Figaro - Special

(3) 2018-05, Antoni Grucel, Figaro - Special

(5) 2014-03, Antoni Grucel, Figaro - Special

(6) 2014-03, Antoni Grucel, Figaro - Special

(7) 2014-03, Antoni Grucel, Figaro - Special

(8) Piotr Jachymczyk, Figaro - Special

(9) Piotr Jachymczyk, Figaro - Special

(10) Piotr Jachymczyk, Figaro - Special
