Karta katalogowa nr 1046
liczba wyświetleń: 9778
Producent: Eltra
Model: Jacek
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: bezp. wzmocnienie
Zakresy: S
Kraj: Polska
Rok produkcji: 1968
Zasilanie: bateryjne
Elementy aktywne: tranzystory
Opis:
Odbiornik produkowany przez bydgoską Eltrę, przeznaczony do samodzielnego montażu. Dostępny m.in. w sklepach CSH, kosztował 450 zł. Nie wymagał lutowania, wszystkie elementy były łączone ze sobą na specjalnej podstawie za pomocą śrubek i nagwintowanych tulejek. Elementy, instrukcja i obudowa były dostarczane w zestawie.
Odbiornik o bezpośrednim wzmocnieniu 0-V-3. Pierwszy stopień tranzystor germanowy w.cz. typ AF428 lub AF429, drugi stopień wzmacniacz m.cz, tranzystor germanowy TG3A, trzeci stopień mocy tranzystor germanowy TG50 z radiatorem. Beztransformatorowy stopień mocy z dość dużym głośnikiem o impedancji 100 omów. Antena ferrytowa, jeden zakres fal: fale średnie.
Z tyłu odbiornika dodatkowe gniazda wejściowe i wtyczka bananowa, która służy do przełączania rodzaju pracy (poprzez wetknięcie w odpowiednie gniazdo): radio albo wzmacniacz m.cz. "gramofon ? mikrofon". Wejście sygnałów m.cz. poprzez gniazdo DIN.
Dodatkowe gniazda dla anteny zewnętrznej i uziemienia.
Zasilanie tylko bateryjne 9V, dwie baterie płaskie 3R12, łączone szeregowo.
Inne materiały:

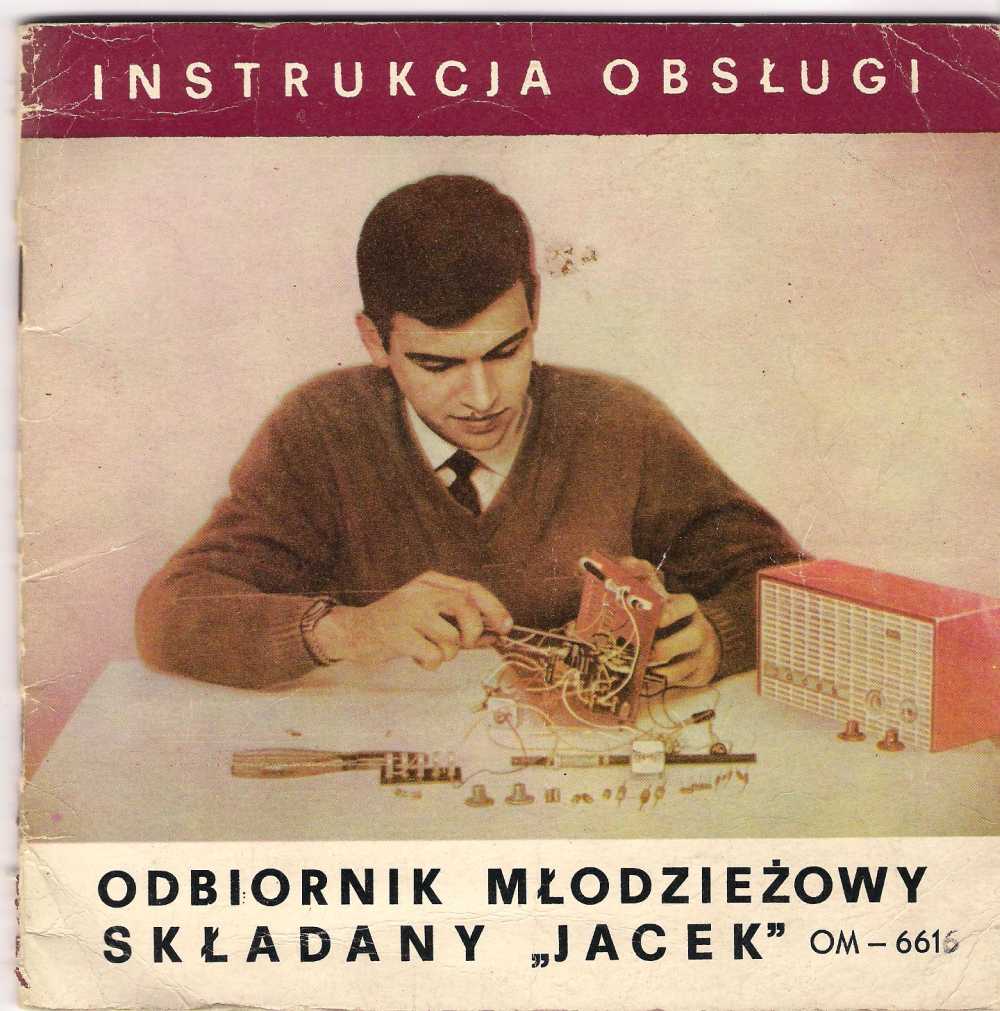

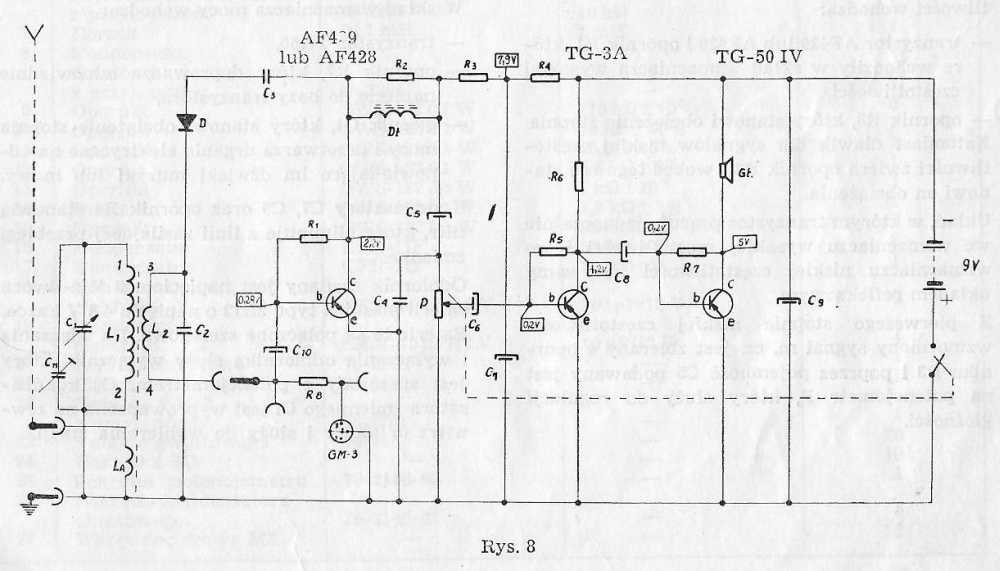

Schemat   Instrukcja

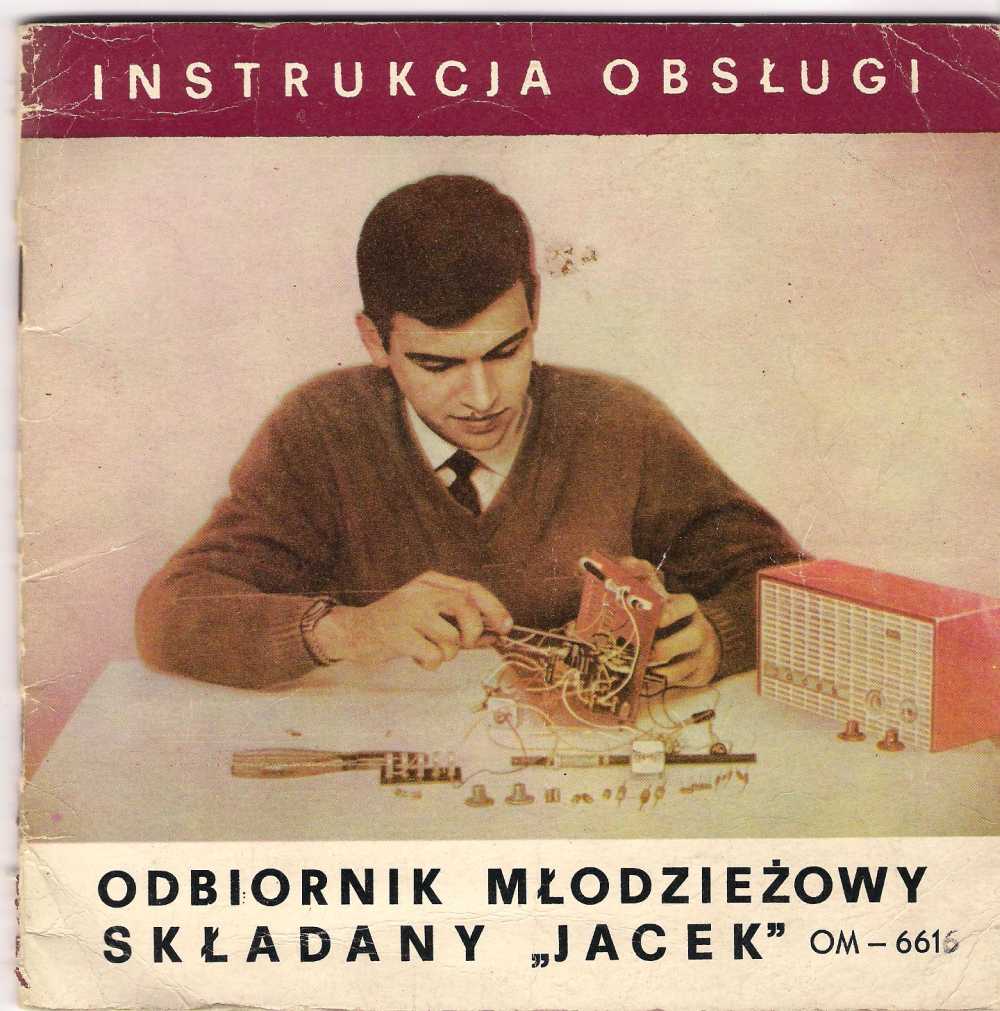

(1) 2005-11-08, allegro.pl, Jacek

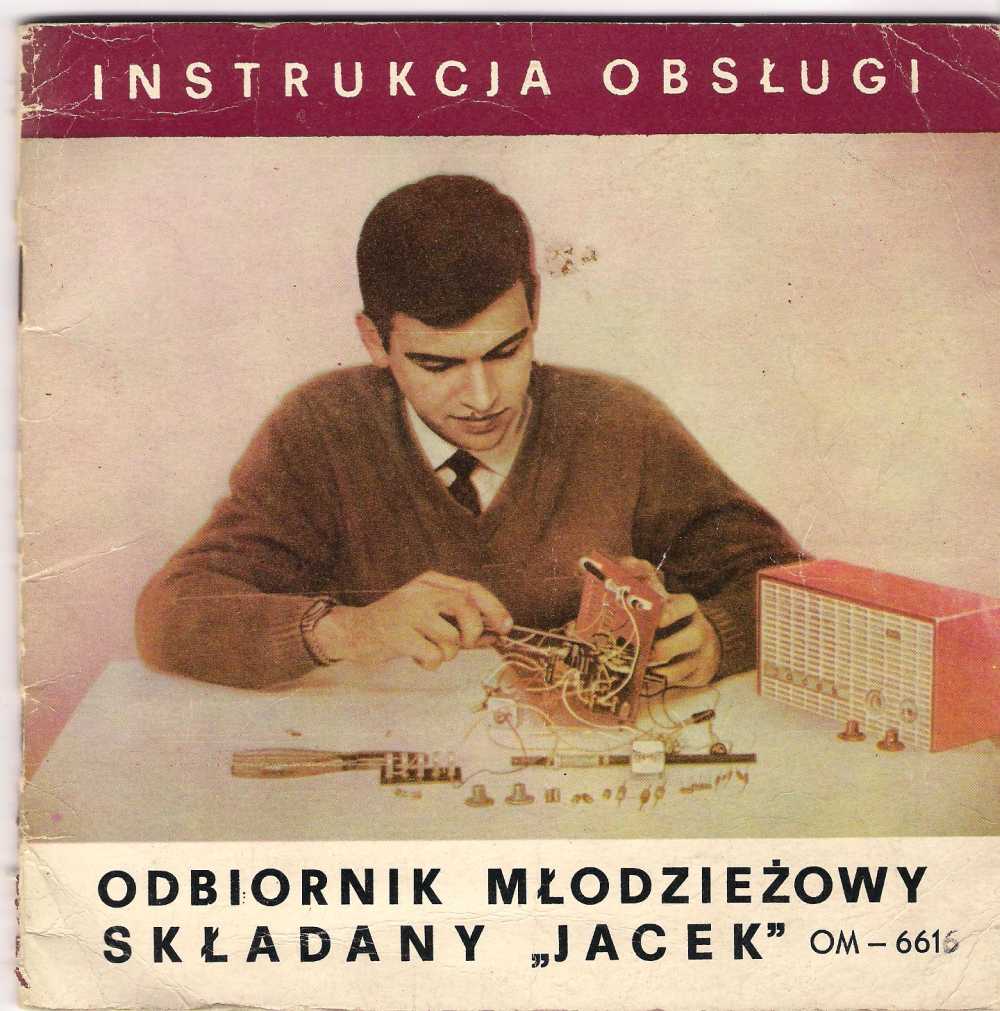

(3) 2009-10, Wojciech Górski, Jacek

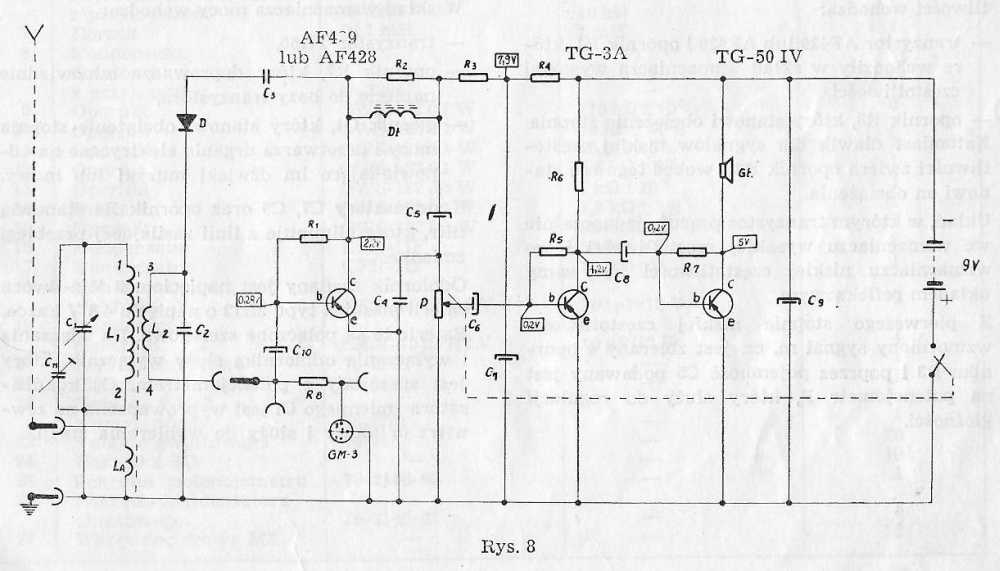

(4) 2009-10, Wojciech Górski, Jacek

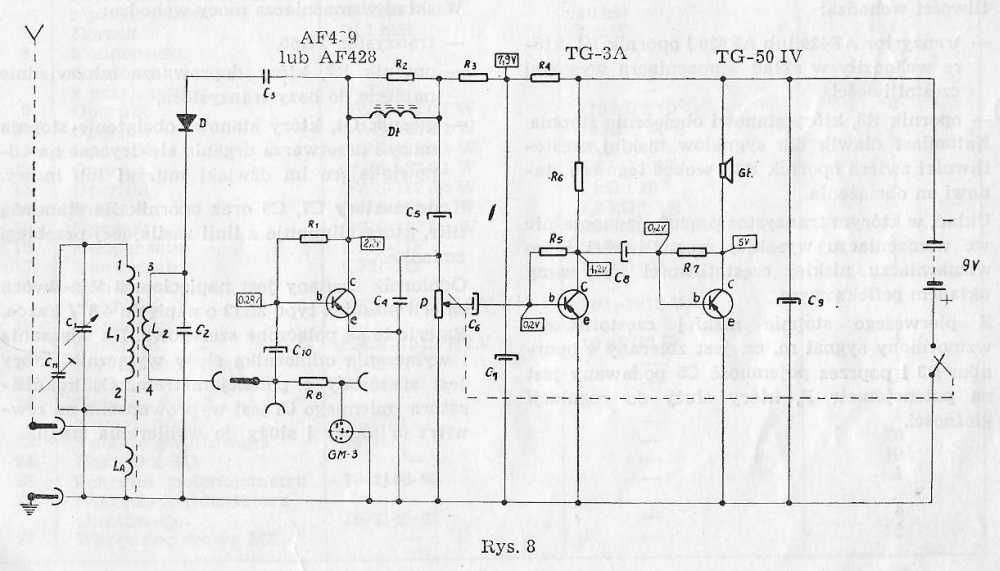

(5) 2009-10, Wojciech Górski, Jacek
