Karta katalogowa nr 3

liczba wyświetleń: 30828
Producent: Diora
Model: Calypso 62127
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K,U
Kraj: Polska
Rok produkcji: 1960-67
Zasilanie: sieć, zmienny
Wymiary: 580x302x237, ok. 10 kg
Elementy aktywne: lampy
ECC85,ECH81,EBF89,EF80,EL84,EM80,SPS
Opis:

Pierwszy odbiornik Diory z mocnym wzmacniaczem m.cz. na lampie EL84. Rok wcześniej taką lampę zastosowały zakłady ZRK w swoich modelach Bolero, Tatry i samochodowy Żerań. Montaż na druku. Głośniki umieszczone z przodu, nad skalą, pod kątem 30°. Według opisu z 1960 r. otwory w bocznych ściankach służyły do "dobrego rozpraszania tonów wysokich i polepszenia charakterystyki promieniowania bocznego". Według oględzin - otwory w bocznych ściankach z metalowymi kratkami zaślepione są od wewnątrz sklejką na większości swojej powierzchni. Jedynie w górnym rogu od strony frontu, jest niewielka powierzchnia mogąca pełnić rolę rozprowadzenia tonów.

Obrotowa antena ferrytowa. Aby mogła się obracać, w płytce z głośnikami jest frezowana szczelina. Ten sam układ elektryczny występował w odbiorniku z gramofonem Koncert i późniejsza Sonata.

Był to również pierwszy odbiornik Diory z głowicą UKF na lampie ECC85. Początkowo produkowano wersję z zakresem UKF 87,5-100 MHz, ponieważ taki zakres miał obowiązywać w Polsce.

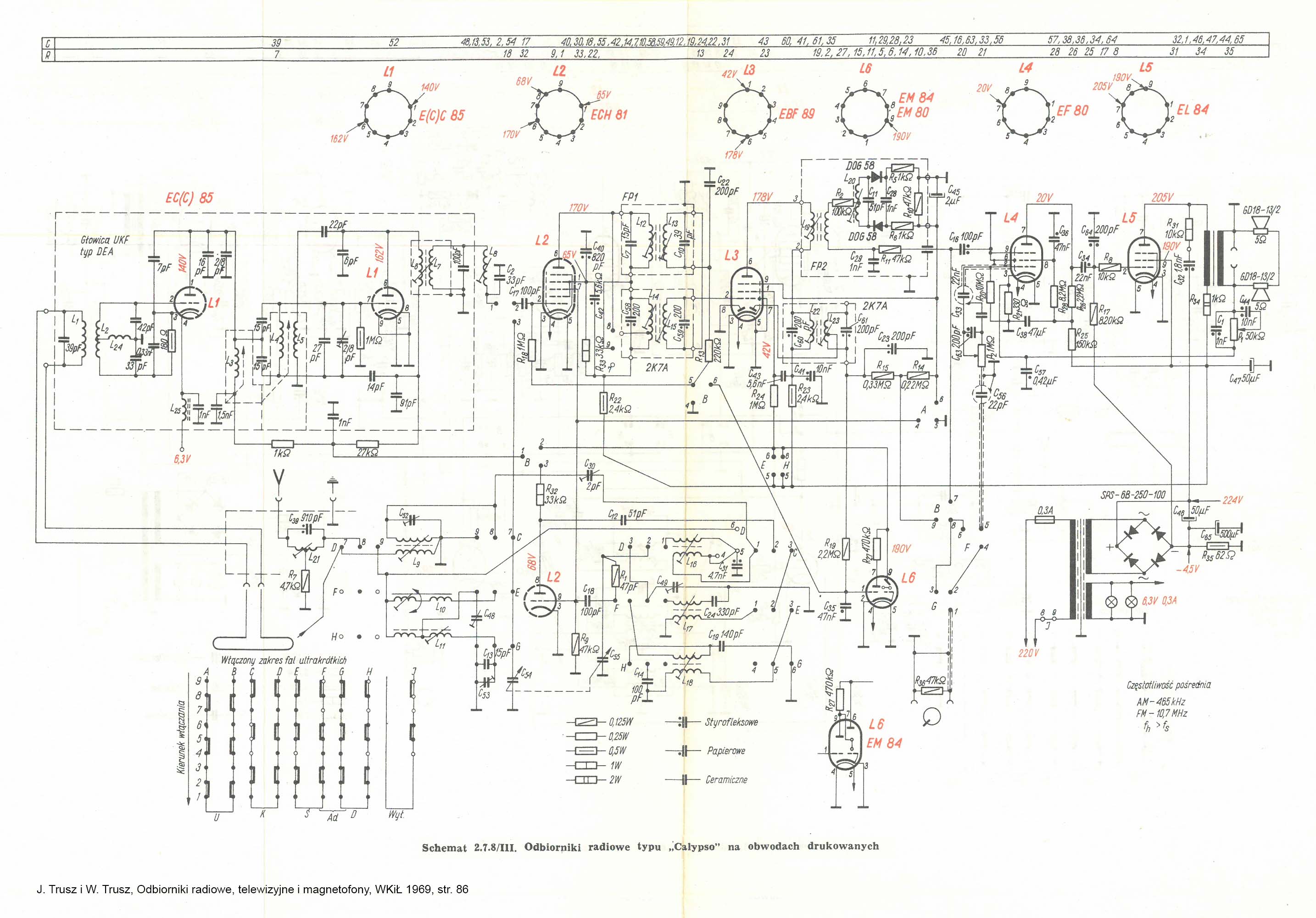

Schemat i opis w RA-1/60/s.22 dotyczy początkowych modeli w których stosowano EF89 i EM80. Cena w 1961 r. - 2100 zł.

Inne materiały:

(1) 2024-06-25, Wojciech Pysz, Calypso 62127

(2) 2002-07-27, Wojciech Pysz, Calypso 62127

(3) 2002-07-27, Wojciech Pysz, Calypso 62127

(4) 2002-07-27, Wojciech Pysz, Calypso 62127

(5) 2002-07-27, Wojciech Pysz, Calypso 62127

(6) 2012-07, Jarek Kordalewski, Głowica z pasmem 87.5 - 100 MHz

(7) www.brandi.org, Skala z zakresem 87,5 - 100 MHz

(8) 2002-07-27, Wojciech Pysz, Calypso 62127
