KARTA KATALOGOWA nr 00471

 Podstawowe informacje o urządzeniukarta wyświelana 17246 razy
 producent: UNITRA Rz kraj: PL
 model: Roksana R601 rok prod.: 1985
 rodzaj sprzętu: Radioodbiornik  klasyfikacja: przenośny mono
 elementy aktywne: tranzystory + ukł. scalone zasilanie sieć lub baterie
 wymiary: 235x147x44 zakresy: DSK6U
 lampy / tranzystory:  UL1497, UL1211N, tranzystory 9

   Opis:
Odbiornik opisuje konstruktor, inż. Marek Habrat:

Pracę w Unitrze rozpocząłem w 1981. Było wtedy wielkie "zapotrzebowanie" na fale krótkie (m.in. ze względu na odbiór audycji RWE). Ówczesny szef działu konstrukcyjnego, inż. J.Górka przywiózł z COBRESPU* odbiornik Yacht-Boy f-my Grundig. Właśnie na nim wzorowałem się projektując R-601.
R-601 to nazwa wg bydgoskiego kodu, Roksana to imię zainspirowane piosenką grupy Police.
Fale krótkie z pojedynczą przemianą częstotliwości. Diodowy układ ARW, wzmacniacz w.cz. z tranzystorem FET , suwakowy przełącznik podzakresów to rozwiązanie zaczerpnięte z Grundiga. P.cz i m.cz typowe. Skokowa zmiana barwy tonu i aktywny filtr zasilacza sieciowego mojego pomysłu.
Zasilanie: 6 x AA lub sieć 220V.
W założeniu OR miał być tani, więc zbudowany wyłącznie z krajowych elementów a zarazem mieć wymiary Yacht-Boya (grubość 45 mm). Nie było to łatwe zadanie. Dwa potężne, powietrzne kondensatory obrotowe produkowane w Bydgoszczy zmieściły się tylko dzięki pomysłowości konstruktorów-mechaników (większy zamaskowany jest nadrukiem skali).
Przełącznik podzakresów krótkofalowych to przeróbka trójpozycyjnego przełącznika z OR DANA.
W końcu udało sie i przez kilka lat Roksana była produkowana i sprzedawana nie tylko w kraju (była wersja z UKF - CCIR).
Do dziś gra u mnie w domu.
Powstała również wersja Roksany o nazwie Skand R-628 - produkowana już przez spółkę UNITREX.

* Centralny Ośrodek Badawczo Rozwojowy Elektronicznego Sprzętu Powszechnego Użytku

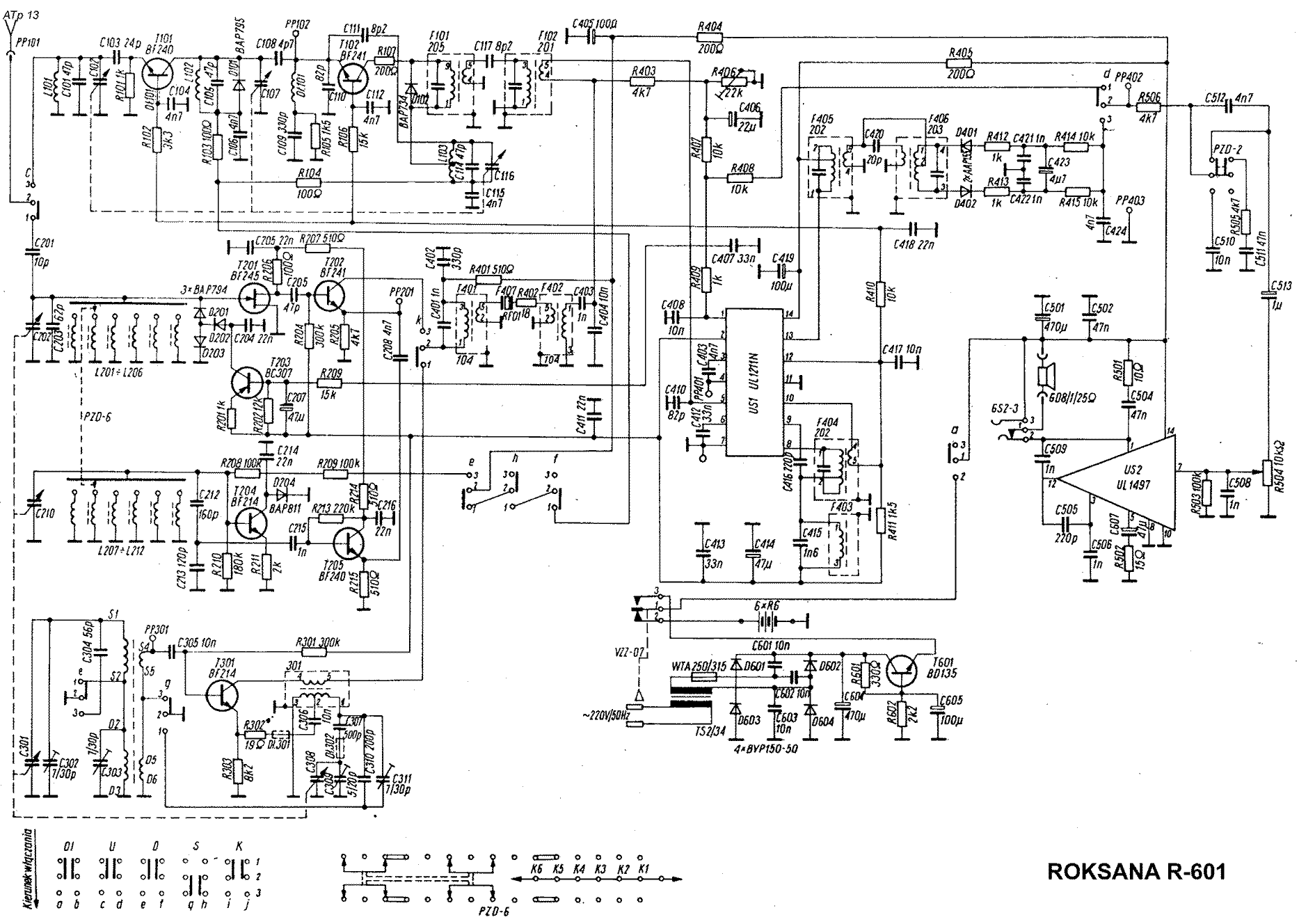

Schemat rysowany ręcznie, z drobnymi błędami z czasów projektowania odbiornika.

Dla porównania "Schemat poprawiony"


 Inne materiały

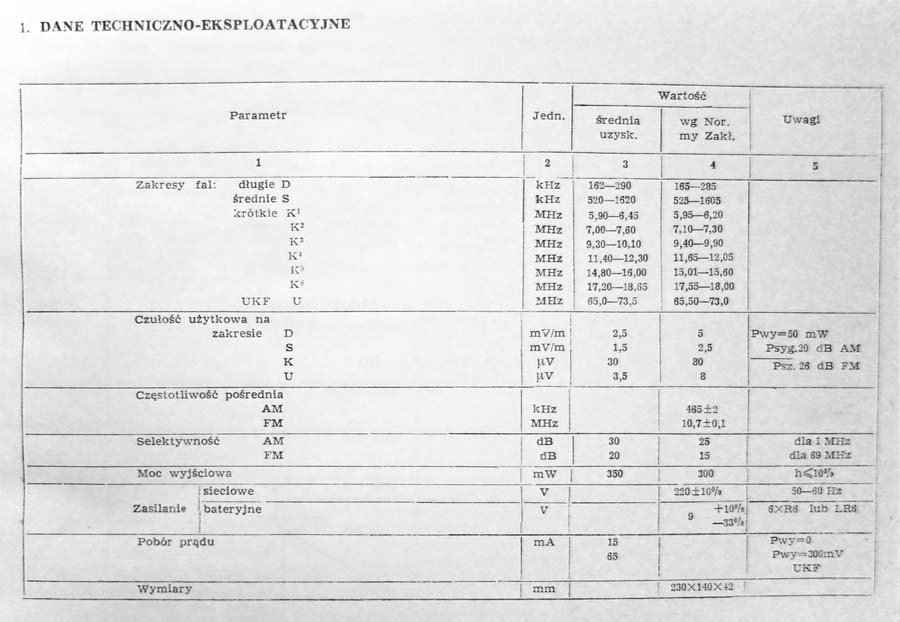

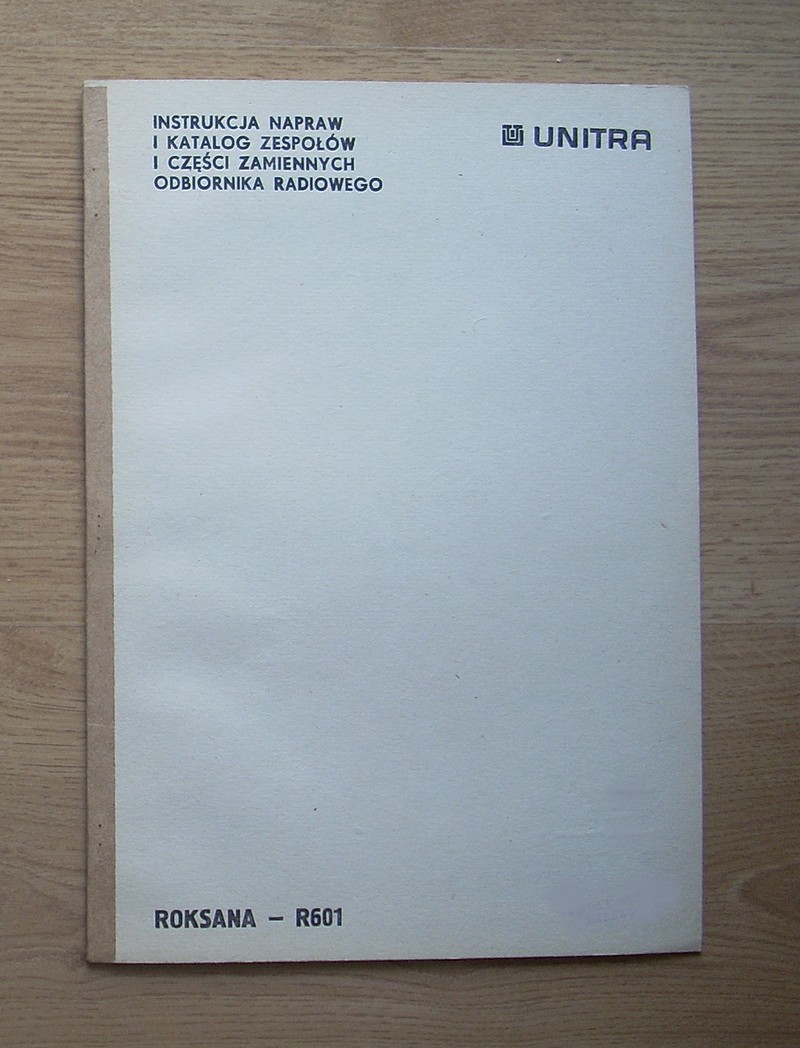

 Schemat  Dane techniczne  Napęd skali  Instrukcja serwisowa  Przestrojenie UKF  Schemat poprawiony



Fot.1 Marek Habrat, 2008-04-20,
Fot.2 Wojciech Pysz, 2003-05-04
Fot.3 Wojciech Pysz, 2003-05-04
Fot.4 Wojciech Pysz, 2003-05-04
Fot.5 Marek Habrat, 2008-04-20,
Fot.6 Marek Habrat, 2010-10-31, Roksana z wysuniętą rączką
Fot.7 Marek Habrat, 2013-05-02
Fot.8 2010-12-05, Odbiornik Yacht-Boy 100
